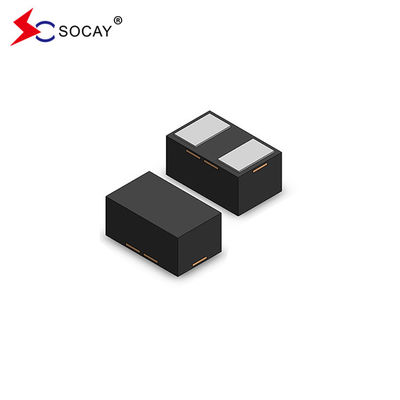

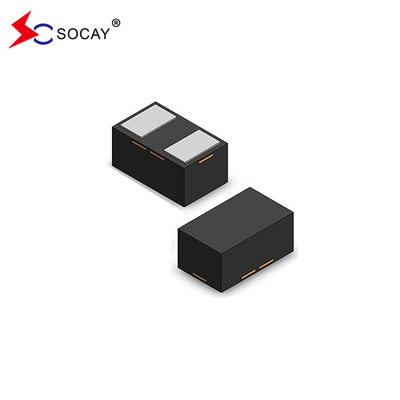

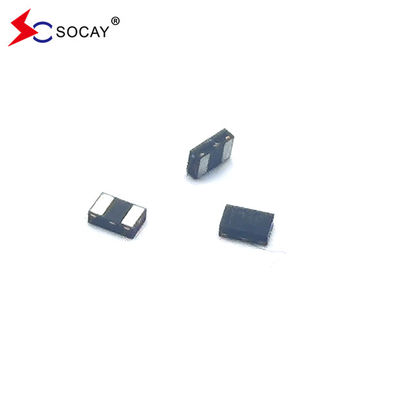

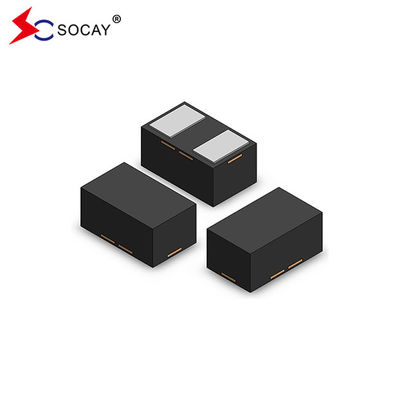

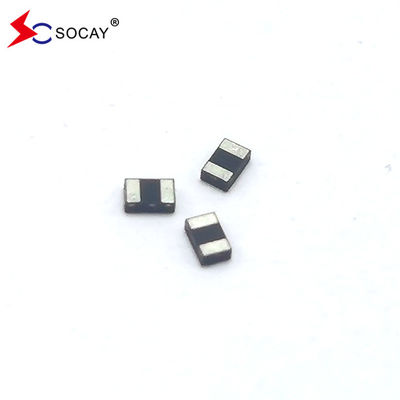

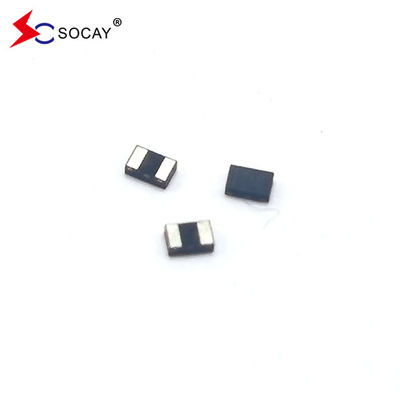

ईएसडी सुरक्षा के लिए कम क्षमता वाले ईएसडी सरणी SE03N6L01GZ ऑपरेटिंग वोल्टेज 3.3V
ईएसडी सरणियाँ DATASHEET:SE03N6L01GZ_v2204.1.pdf
ईएसडी सरणियों की विशेषताएंः
ईएसडी सरणी अनुप्रयोगः
ईएसडी सरणी यांत्रिक विशेषताएंः
ईएसडी सरणी कार्यात्मक आरेखः
ईएसडी सरणियों का पूर्ण अधिकतम रेटिंग (टी)ए=25°C जब तक कि अन्यथा निर्दिष्ट न हो):
| प्रतीक | पैरामीटर | मूल्य | इकाइयां |
| टीL | सीसा मिलाप का तापमान | 260 (10 सेकंड) | oC |
| टीओपी | परिचालन तापमान सीमा | -55 से +125 | °C |
| टीएसटीजी | भंडारण तापमान सीमा | -55 से +150 | °C |
| वीईएसडी | ईएसडी IEC61000-4-2 के अनुसार (हवा) | ±25 | केवी |
| ईएसडी IEC61000-4-2 के अनुसार (संपर्क) | ±25 | ||
विद्युत विशेषताएं (टीए=25°C जब तक अन्यथा निर्दिष्ट न हो):
| पैरामीटर | प्रतीक | शर्तें | मिनट. | टाइप करें। | मैक्स. | इकाइयां |
| रिवर्स वर्किंग वोल्टेज | वीआरडब्ल्यूएम | -- | -- | -- | 3.3 | वी |
| ब्रेकडाउन वोल्टेज | वीबीआर | IT = 1mA | 5.0 | -- | 6.5 | वी |
| रिसाव वर्तमान | आईआर | VRWM = 3.3V | -- | -- | 1.0 | μA |
| क्लैंपिंग वोल्टेज | वीसी | आईपीपी = 1 ए,टीपी = 8/20μs | -- | 9.0 | -- | वी |
| क्लैंपिंग वोल्टेज | वीसी | आईपीपी = 5A, टीपी = 8/20μs | -- | 19.0 | -- | वी |
| जंक्शन क्षमता | सीजे | वीआर = 0V, एफ = 1MHz | -- | 0.4 | -- | पीएफ |
ईएसडी सरणी विशेषता वक्रः
चित्रा 1.8/20 us पल्स वेवफॉर्म
चित्रा 2.ईएसडीपीघावWअवेफॉर्म(आईईसी 61000-4-2 के अनुसार)
DFN1006-2L पैकेज की रूपरेखा और आयाम:
| प्रतीक | मिलीमीटर | इंच | ||
| मिनट. | मैक्स. | मिनट. | मैक्स. | |
| ए | 0.450 | 0.550 | 0.018 | 0.022 |
| A1 | 0.010 | 0.070 | 0.000 | 0.003 |
| D | 0.950 | 1.050 | 0.037 | 0.041 |
| ई | 0.550 | 0.650 | 0.022 | 0.026 |
| डी1 | 0.450 आरईएफ | 0.018 आरईएफ | ||
| ई1 | 0.400 आरईएफ | 0.016 आरईएफ | ||
| b | 0.275 | 0.325 | 0.011 | 0.013 |
| e | 0.675 | 0.725 | 0.027 | 0.029 |
| L | 0.275 | 0.325 | 0.011 | 0.013 |
| L1 | 0.010 आरईएफ | 0.000 आरईएफ | ||
