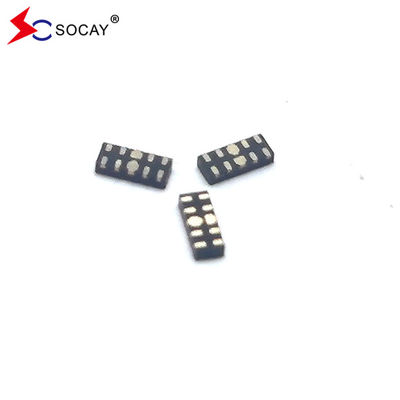

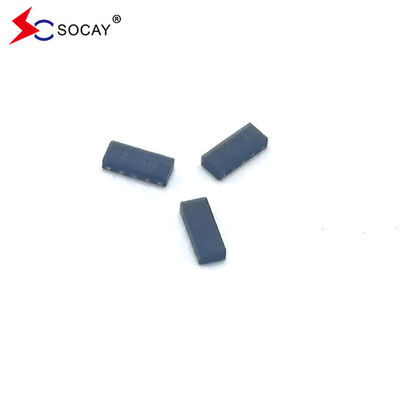

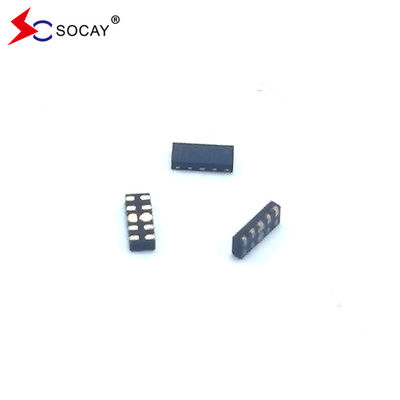

DFN2510-10L ईएसडी सरणी SE05NRD34GU ईएसडी सुरक्षा के लिए कार्य वोल्टेज 5.0V
ईएसडी सरणियाँ DATASHEET:SE05NRD34GU_v2307.1.pdf
ईएसडी सरणियों की विशेषताएंः
प्रतिक्रिया समय < 1 ns है
ईएसडी सरणी अनुप्रयोगः
ईएसडी सरणी यांत्रिक विशेषताएंः
ईएसडी सरणी कार्यात्मक आरेखः
ईएसडी सरणियों का पूर्ण अधिकतम रेटिंग (टी)ए=25°C जब तक कि अन्यथा निर्दिष्ट न हो):
| प्रतीक | पैरामीटर | मूल्य | इकाइयां |
| टीएलएसटी | सीसा मिलाप का तापमान | 260 (10 सेकंड) | °C |
| टीएसटीजी | भंडारण तापमान सीमा | -55 से +150 | °C |
| टॉप | परिचालन तापमान सीमा | -55 से +125 | °C |
| वीईएसडी | आईईसी 61000-4-2 के अनुसार ईएसडी (एयर) | ±20 | केवी |
| आईईसी 61000-4-2 के अनुसार ईएसडी (संपर्क) | ±15 | ||
IV-V वक्र विशेषताएं:
| प्रतीक | पैरामीटर |
| आईपीपी | अधिकतम रिवर्स पीक पल्स करंट |
| वीसी | क्लैंपिंग वोल्टेज @ आईपीपी |
| वीआरडब्ल्यूएम | कामकाजी पीक रिवर्स वोल्टेज |
| आईआर | अधिकतम रिवर्स रिसाव वर्तमान @ VRWM |
| वीबीआर | ब्रेकडाउन वोल्टेज @ आईटी |
| आईटी | परीक्षण करंट |
| यदि | आगे की धारा |
| वीएफ | आगे का वोल्टेज @ IF |
विद्युत विशेषताएं (TA = 25°C जब तक कि अन्यथा निर्दिष्ट न हो):
| प्रतीक | परीक्षण की स्थिति | न्यूनतम | विशिष्ट | अधिकतम | इकाइयां |
| वीआरडब्ल्यूएम | जीएनडी के लिए कोई भी आई/ओ पिन | -- | -- | 5.0 | वी |
| आईआर | VRWM=5V, T=25°C | -- | -- | 1.0 | μA |
| वीबीआर | IT = 1mA | 6.0 | -- | -- | वी |
| वीसी | IPP=1A, tp=8/20μs | -- | 10 | -- | वी |
| वीसी | IPP=4A, tp=8/20μs | -- | 13 | -- | वी |
| सीजे | VR=0V, f=1MHz | -- | 0.60 | -- | पीएफ |
| सीजे | VR=0V, f=1MHz | -- | 0.40 | -- | पीएफ |
ईएसडी सरणी अनुप्रयोग जानकारीः
के साथ एचडीएमआई इंटरफ़ेस के लिए लेआउट शीर्ष दृश्यSE05NRD34GU
DFN2510-10L पैकेज की रूपरेखा और आयाम:
| प्रतीक | मिलीमीटर में आयाम | ||
| मिनट. | नोम. | मैक्स. | |
| ए | 0.45 | 0.50 | 0.55 |
| A1 | -- | 0.02 | 0.05 |
| b | 0.15 | 0.20 | 0.25 |
| b1 | 0.35 | 0.40 | 0.45 |
| b2 | 0.20 | 0.25 | 0.30 |
| c | 0.10 | 0.15 | 0.20 |
| D | 2.45 | 2.50 | 2.55 |
| e | 0.50 बीएससी | ||
| एन | 2.00 बीएससी | ||
| ई | 0.95 | 1.00 | 1.05 |
| L | 0.35 | 0.40 | 0.45 |
| L1 | 0.075 आरईएफ | ||
| L2 | 0.050 आरईएफ | ||
| h | 0.08 | 0.12 | 0.15 |
| आर | 0.05 | 0.10 | 0.15 |
