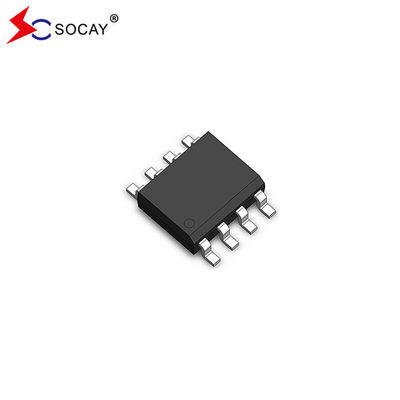

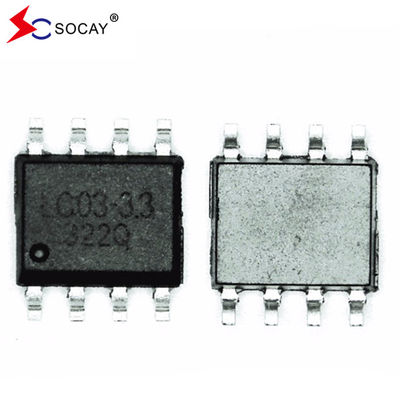

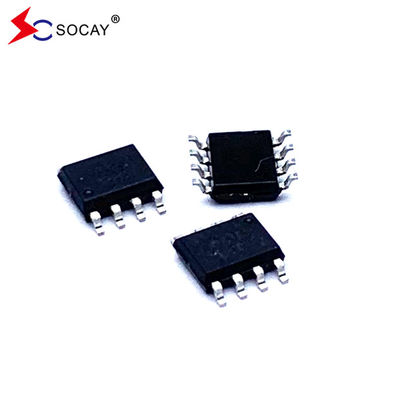

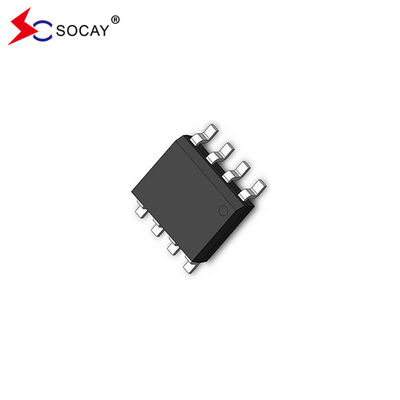

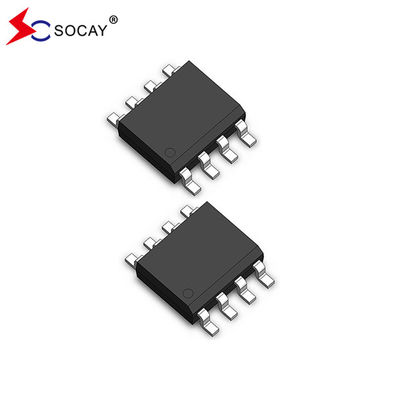

एमएसओपी-8 पैकेज ईएसडी सरणी SE02P8M14HA अल्ट्रा-लो कैपेसिटी 1.5pF @ 3.0V (सामान्य) ईएसडी सर्ज सुरक्षा
ईएसडी सरणियाँ DATASHEET:SE02P8M14HA_v2207.1.pdf
ईएसडी सरणियों की विशेषताएंः
कम परिचालन और क्लैंपिंग वोल्टेज
ईएसडी सरणी अनुप्रयोगः
ईएसडी सरणी यांत्रिक विशेषताएंः
ईएसडी सरणी कार्यात्मक आरेखः
ईएसडी सरणियों का पूर्ण अधिकतम रेटिंग (टी)ए=25°C जब तक कि अन्यथा निर्दिष्ट न हो):
| प्रतीक | पैरामीटर | मूल्य | इकाइयां |
| वीईएसडी |
आईईसी 61000-4-2 के अनुसार ईएसडी (एयर) आईईसी 61000-4-2 के अनुसार ईएसडी (संपर्क) |
±30 ±30 |
केवी |
| टॉप | परिचालन तापमान | -55 से +125 तक | °C |
| टीएसटीजी | भंडारण तापमान | -55 से +150 | °C |
| टीएलएसटी | सीसा मिलाप का तापमान | 260 ((10 सेकंड) | °C |
IV-V वक्र विशेषताएं:
| प्रतीक | पैरामीटर |
| वीआरडब्ल्यूएम | नाममात्र रिवर्स वर्किंग वोल्टेज |
| आईआर | रिवर्स रिसाव वर्तमान @ VRWM |
| Vt1 | ट्रिगर वोल्टेज |
| यह1 | ट्रिगर करंट @ Vt1 |
| Vh | रखरखाव वोल्टेज |
| इह | स्टैंडिंग करंट @ Vh |
| वीसी | क्लैंपिंग वोल्टेज @ आईपीपी |
| आईपीपी | अधिकतम पीक पल्स करंट |
| वीबीआर | ब्रेकडाउन वोल्टेज @ आईटी |
| सीजे | परजीवी क्षमता |
विद्युत विशेषताएं (TA = 25°C जब तक कि अन्यथा निर्दिष्ट न हो):
| प्रतीक | परीक्षण की स्थिति | न्यूनतम | प्रकारइलिकल | अधिकतमइमुम | इकाई |
| वीआरडब्ल्यूएम | -- | -- | -- | 2.8 | वी |
| मैंआर | वीआरडब्ल्यूएम=2.8V, T=25°C | -- | 0.1 | 1.0 | μA |
| वीt1 | मैंt1=100μA | 3.0 | 3.7 | 4.5 | वी |
| वीh | मैंh=10mA | 3.0 | -- | 4.0 | वी |
| वीसी |
मैंपीपी=2A, tp=8/20μs (प्रत्येक पंक्ति) |
-- | -- | 5.0 | वी |
| वीसी |
मैंपीपी=10A, tp=8/20μs (प्रत्येक पंक्ति) |
-- | -- | 8.0 | वी |
| वीसी |
मैंपीपी=24A, tp=8/20μs (प्रत्येक पंक्ति) |
-- | -- | 14.0 | वी |
| सीJ |
वीआर=3.0V, f=1MHz (प्रत्येक पंक्ति) |
-- | 1.5 | 2.5 | पीएफ |
ईएसडी सरणीविशेषता वक्र:
चित्रा 1. 8/20μs पल्स वेवफॉर्म चित्रा 2.क्लैंपिंग वोल्टेज Vसीबनाम वर्तमान Iपीपी
चित्रा 3.जीएनडी के लिए ईएसडी क्लैंपिंग
(+8kV संपर्क IEC 61000-4-2 के अनुसार) Fig4.सामान्यीकृत क्षमता बनाम वोल्टेज
एमएसओपी-8 पैकेज स्केच और आयाम:
| प्रतीक | मिलीमीटर | इंच | ||
| न्यूनतम | अधिकतम | न्यूनतम | अधिकतम | |
| ए | 4.800 | 5.000 | 0.189 | 0.196 |
| बी | 3.800 | 4.000 | 0.150 | 0.157 |
| सी | 1.350 | 1.750 | 0.054 | 0.068 |
| D | 0.350 | 0.490 | 0.014 | 0.019 |
| F | 0.400 | 1.250 | 0.016 | 0.049 |
| जी | 1.27 बीएससी. | 0.05 बीएससी. | ||
| J | 0.180 | 0.250 | 0.007 | 0.009 |
| क | 0.100 | 0.250 | 0.004 | 0.008 |
| पी | 5.800 | 6.200 | 0.229 | 0.244 |
| आर | 0.250 | 0.500 | 0.010 | 0.019 |
