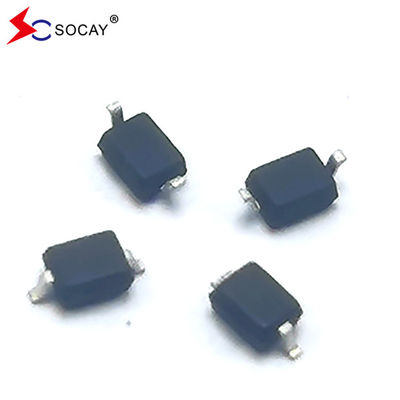

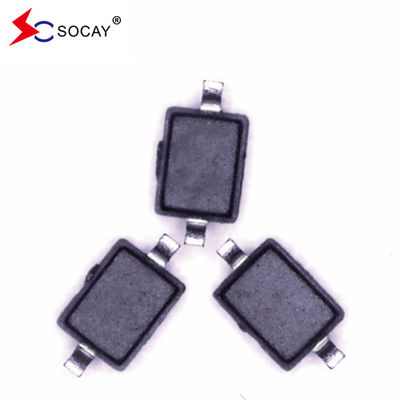

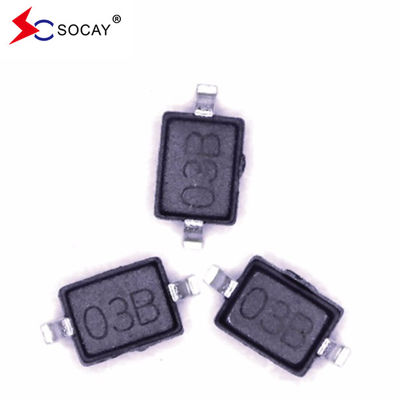

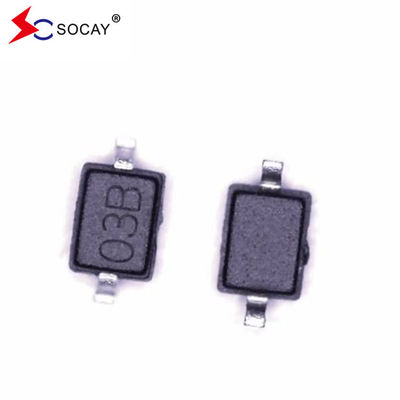

3.3V ईएसडी सुरक्षा डायोड SE03D3D01GW ईएसडी सुरक्षा के लिए अस्थायी वोल्टेज डिप्रेसर
ईएसडी सुरक्षा डायोडडाटाशीट:SE03D3D01GW_v2204.1.pdf
ईएसडी सुरक्षा डायोडविशेषताएं:
प्रतिक्रिया समय <1ns है
ईएसडी सुरक्षा डायोडअनुप्रयोग:
यूएसबी इंटरफेस
ईएसडी सुरक्षा डायोडयांत्रिक विशेषताएं:
ईएसडी सुरक्षा डायोड पिन विन्यास:
ईएसडी सुरक्षा डायोडपूर्ण अधिकतम रेटिंग (टी)ए=25°C जब तक कि अन्यथा निर्दिष्ट न हो):
| पैरामीटर | प्रतीक | मूल्य | इकाइयां |
ईएसडी IEC 61000−4−2 (हवा) के अनुसार | वीईएसडी | ±25 | केवी |
| परिचालन तापमान सीमा | टीजे | −55 ~ +150 | °C |
| भंडारण तापमान सीमा | टीएसटीजी | −55 ~ +150 | °C |
| लीड सोलरिंग तापमान | TL | 260 | °C |
ईएसडी सुरक्षा डायोडविद्युत विशेषताएं (TA = 25°C जब तक कि अन्यथा निर्दिष्ट न हो):
| भाग संख्या | वीआरडब्ल्यूएम (V) (अधिकतम) | वीबी (V) (मिनट) | आईटी (एमए) | वीसी @ 1ए (V) (अधिकतम) | वीसी (वी) | आईआर (μA) (अधिकतम) | सीजे (पीएफ) (प्रकार) | |
| (अधिकतम) | (@A) | |||||||
| SE03D3D01GW | 3.3 | 4.0 | 1 | 7.8 | 19.5 | 17 | 0.1 | 0.8 |
विद्युतविशेषताsवक्रः
चित्रा 1. पल्स वेवफॉर्म
अंजीर2.गैर-पुनरावर्ती पीक पल्स पावर बनाम पल्स टाइम
अंजीर3. शक्ति घटाने की वक्र
अंजीर4.जंक्शन कैपेसिटी बनामरिवर्स वोल्टेज

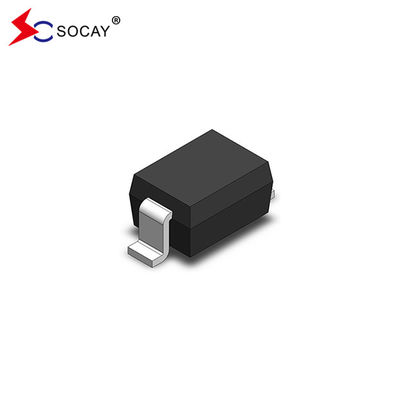

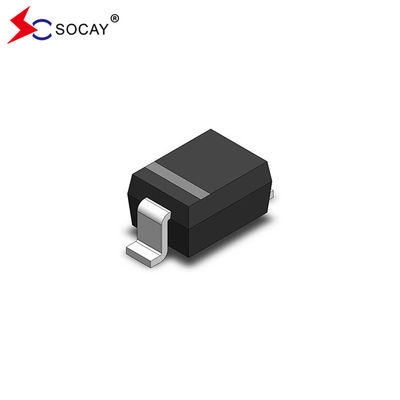

SOD-323 पैकेज की रूपरेखा और आयाम:
| प्रतीक | मिलीमीटर में आयाम | |
| मिनट. | मैक्स. | |
| ए | -- | 1.00 |
| A1 | 0.00 | 0.10 |
| A2 | 0.80 | 0.90 |
| b | 0.25 | 0.35 |
| c | 0.08 | 0.15 |
| D | 1.20 | 1.40 |
| ई | 1.60 | 1.80 |
| ई1 | 2.50 | 2.70 |
| e | 1.80 | 2.04 |
| L | 0.475 आरईएफ | |
| L1 | 0.25 | 0.40 |
| θ | 0° | 8° |
