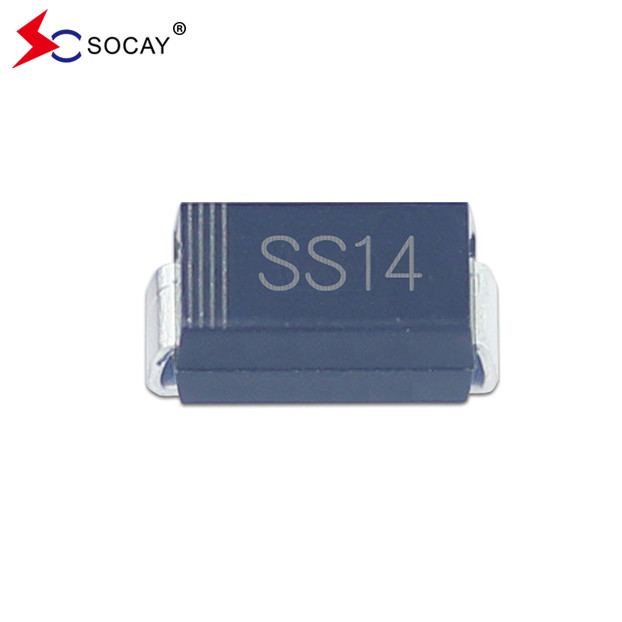

SOCAY SS14A Schottky बैरियर डायोड VRRM 40V VRMS 28V SMD SBD
एसबीडी डेटाशीटःSS12A~SS120A ((SMA)_v2211.1.pdf
एसबीडी एसएस14ए विशेषताएंः
टर्मिनलों पर 260°C/10 सेकंड
RoHS 2002/95/1 और WEEE 2002/96/EC के अनुरूप घटक
एसबीडी एसएस14ए मैकेनिकल डेटाः
SS14A का ध्रुवीयताः लेजर बैंड कैथोड अंत को दर्शाता है
एसबीडी एसएस14ए मुख्य रेटिंग और विशेषताएंः
| एसबीडी IF(AV) | 1.0ए |
| एसबीडी वीआरआरएम | 40 वी |
| मैंएफएसएम | 40A |
| वीF | 0.50V, 0.55V, 0.70V, 0.85V,0.95V |
| टीजे मैक्स. | 125°C |
एसबीडी एसएस14ए अधिकतम रेटिंग्स और थर्मल विशेषताएं (Tए= 25 डिग्री सेल्सियस जब तक कि अन्यथा उल्लेख न किया गया हो):
| पद | प्रतीक | SS12ए | SS13ए | SS14ए | SS15ए | SS16ए | SS18ए | SS110ए | SS115ए | SS120ए | इकाई |
|
एसबीडी अधिकतम. |
वीआरआरएम | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी |
| एसबीडी अधिकतम। वीआरएम | वीआरएमएस | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | वी |
|
अधिकतम वीडीसी |
वीडीसी | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी |
|
एसबीडी मैक्स. |
मैंF(AV) | 1 | ए | ||||||||
|
एसबीडी पीक आगे बढ़ोतरी वर्तमान |
मैंएफएसएम |
40 | ए | ||||||||
|
एसबीडी वोल्टेज परिवर्तन दर |
dv/dt | 10000 | V/μs | ||||||||
|
एसबीडी थर्मल प्रतिरोध |
आरθJL | 35 | °C/W | ||||||||
|
एसबीडी ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा |
टीJ,Tएसटीजी | ₹65 से +125 | °C | ||||||||
| नोट 1: पी.सी.बी. पर 0.2 x 0.2 ′′ (5.0 x 5.0 मिमी) तांबे के पैड क्षेत्रों के साथ माउंट किया जाता है। | |||||||||||
एसबीडी एसएस14ए विद्युत विशेषताएं (टी)ए= 25 डिग्री सेल्सियस जब तक कि अन्यथा उल्लेख न किया गया हो):
| एसबीडी पद | एसबीडी परीक्षण की शर्तें | प्रतीक | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
इकाई | |
| क्षणिक Vf | IF=1.0A(2) | वीएफ | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | वी | |
| एसबीडी Ir | वीआर=वीडीसी | Tj=25°C | आईआर | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| नोट 2: पल्स परीक्षणः 300μs पल्स चौड़ाई, 1% कार्य चक्र। | |||||||||
एसबीडी एसएस14ए आयाम:
एसबीडी एसएस14ए नोटिसः
मैंF(AV): सबसे खराब स्थिति में 80% से अधिक नहीं होना चाहिए। यह बहुत महत्वपूर्ण है।
मैंएफएसएम: यह रेटिंग गैर-दोहराने वाली पीक धारा निर्दिष्ट करती है। यह केवल असामान्य संचालन के लिए लागू होती है, जो कि उपकरण के जीवनकाल के दौरान सामान्य है।
टीJ: उच्च विश्वसनीयता सुनिश्चित करने के लिए उपकरण का उपयोग करते समय इस रेटिंग को कम करें।J100 डिग्री सेल्सियस से कम।
