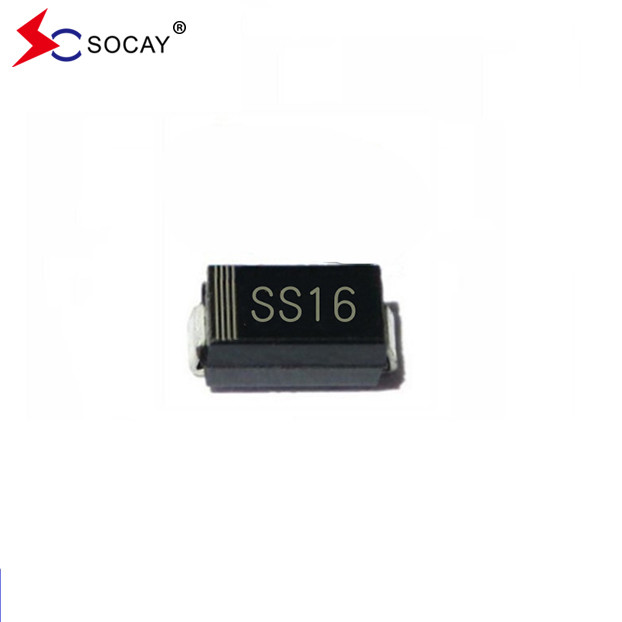

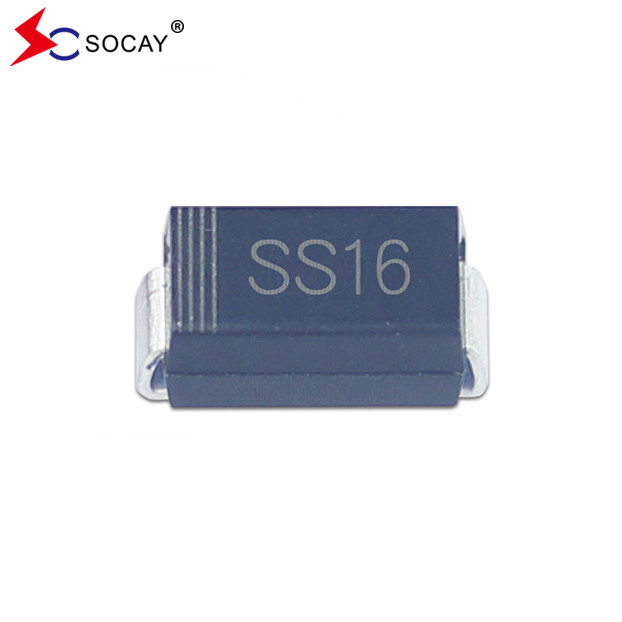

एसएमडी पैकेज 60V स्कॉटकी रेक्टिफायर SS16A स्कॉटकी डायोड DO-214AC
स्कॉटकी बैरियर डायोड DATASHEET:SS12A~SS120A ((SMA)_v2211.1.pdf
SS16A स्कोट्की डायोड गुण:
यह Schottky रेक्टिफायर SS16A घटक RoHS 2002/95/1 और WEEE 2002/96/EC के अनुरूप है
SS16A स्कोट्की डायोड भौतिक मापदंडः
इसकी ध्रुवीयताः लेजर बैंड कैथोड अंत को दर्शाता है
SS16A स्कोट्की डायोड प्रमुख रेटिंग्स और गुणः
| शॉटकी डायोड IF(AV) | 1.0ए |
| स्कॉटकी डायोड Vआरआरएम | 20 वी से 200 वी तक |
| पीक फॉरवर्ड बढ़त धारामैंएफएसएम | 40A |
| एसबीडी वीF | 0.50V, 0.55V, 0.70V, 0.85V,0.95V |
| SS16A Tजे मैक्स. | 125°C |
स्कॉटकी डायोड अधिकतम रेटिंग्स और थर्मल डेटा (Tए= 25 डिग्री सेल्सियस जब तक कि अन्यथा उल्लेख न किया गया हो):
| स्कोट्की पद | प्रतीक | SS12ए | SS13ए | SS14ए | SS15ए | SS16ए | SS18ए | SS110ए | SS115ए | SS120ए | इकाई |
|
स्कोट्की मैक्स. पुनरावर्ती चोटी रिवर्स वोल्टेज |
स्कोट्की वीआरआरएम | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी |
| स्कॉटकी डायोड अधिकतम. आरएमएस वोल्टेज | स्कोट्की वीआरएमएस | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | वी |
|
अधिकतम. डीसी अवरुद्ध वोल्टेज |
स्कोट्की वीडीसी | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी |
|
स्कोट्की मैक्स. औसत आगे सरलीकृत धारा
|
मैंF(AV) | 1 | ए | ||||||||
|
स्कोट्की डायोड पीक आगे बढ़ोतरी वर्तमान |
स्कोट्की Iएफएसएम |
40 | ए | ||||||||
|
स्कॉटकी डायोड वोल्टेज परिवर्तन दर (रेटेड Vआर) |
dv/dt | 10000 | V/μs | ||||||||
|
शॉटकी थर्मल प्रतिरोध(1) |
आरθJL | 35 | °C/W | ||||||||
|
स्कोट्की डायोड टीJ,Tएसटीजी |
टीJ,Tएसटीजी | ₹65 से +125 | °C | ||||||||
| नोट 1:Schottky हैपी.सी.बी. पर 0.2 x 0.2 ′′ (5.0 x 5.0 मिमी) तांबे के पैड क्षेत्रों के साथ माउंट किया गया। | |||||||||||
स्कॉटकी डायोड विद्युत डेटा (टी)ए= 25 डिग्री सेल्सियस जब तक कि अन्यथा उल्लेख न किया गया हो):
| शॉटकी डायोड आइटम | शॉटकी की स्थिति | प्रतीक | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
SS115A~ SS120A |
इकाई | |
| तत्काल आगे का वोल्टेज | Schottky IF=1.0A(2) | वीएफ | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | वी | |
| स्कोट्की डायोड Ir | वीआर=वीडीसी | Tj=25°C | आईआर | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| नोट 2: स्कॉटकी डायोड पल्स परीक्षणः 300μs पल्स चौड़ाई, 1% कार्य चक्र। | |||||||||
SS16A स्कॉटकी डायोड आयामः
SS16A स्कोट्की डायोड नोट्सः
मैंF(AV): हम सलाह देते हैं कि सबसे खराब स्थिति में उत्पाद का वर्तमान 80% से अधिक न हो।
मैंएफएसएम: SS16A का यह रेटिंग गैर-पुनरावर्ती पीक करंट को निर्दिष्ट करता है। यह केवल असामान्य संचालन के लिए लागू होता है, जो डिवाइस के जीवनकाल के दौरान सामान्य है।
टीJ: उच्च विश्वसनीयता सुनिश्चित करने के लिए एक उपकरण का उपयोग करते समय SS16A Schottky Diode की इस रेटिंग को कम करें। हम सलाह देते हैं कि डिवाइस का उपयोग TJ100 डिग्री सेल्सियस मिनट
