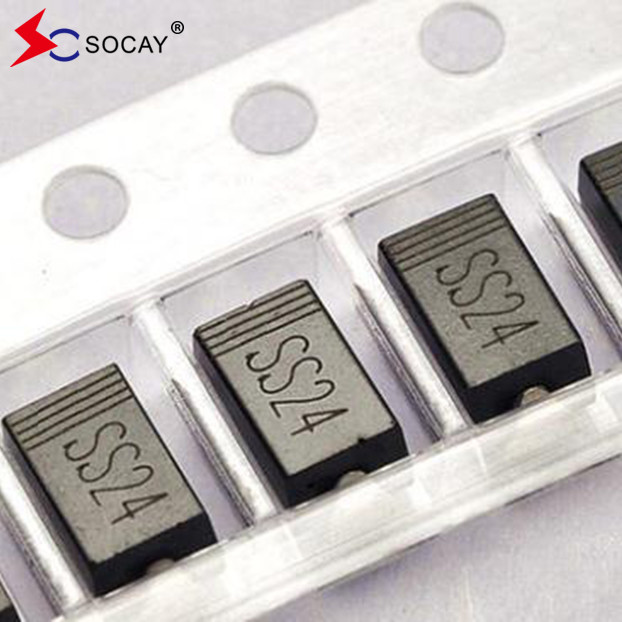

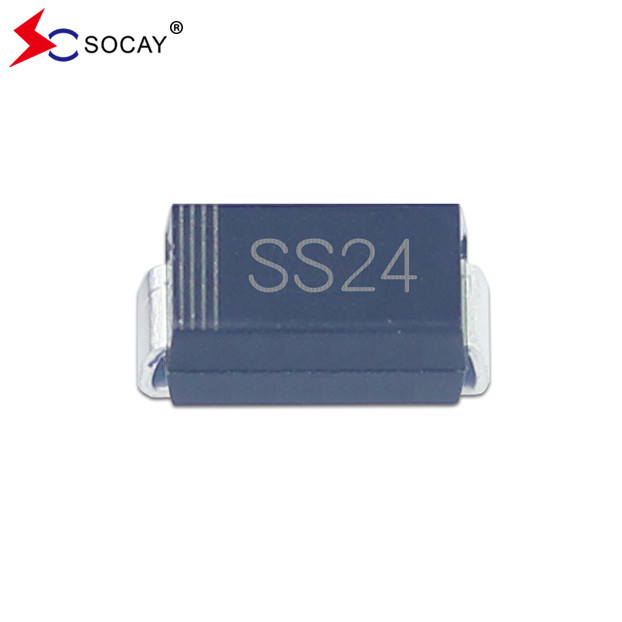

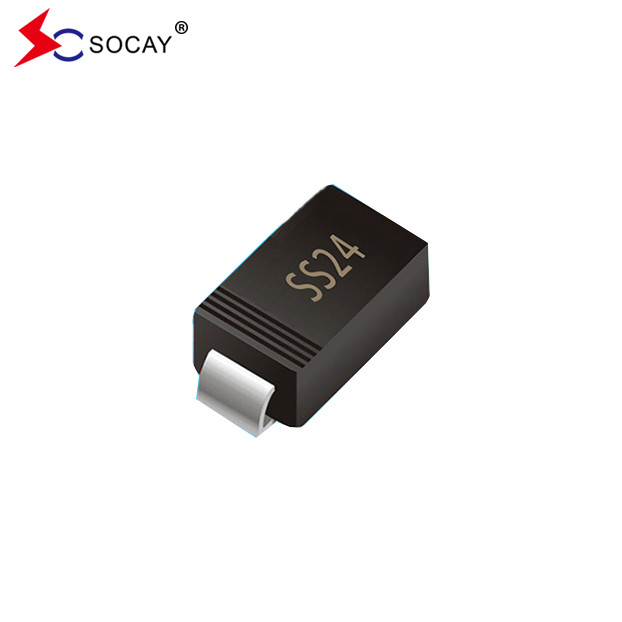

एसएमए पैकेज स्कोट्की रेक्टिफायर SS24A स्कोट्की बैरियर डायोड VRRM 40V 2A फॉरवर्ड रेक्टिफाइड करंट
एसबीडी डेटाशीटःSS22A~SS220A ((SMA)_v2211.1.pdf
स्कोट्की रेक्टिफायर SS24A विशिष्ट विशेषताः
उच्च तापमान पट्टाः टर्मिनलों पर 260 °C/10 सेकंड
स्कॉटकी रेक्टिफायर SS24A मैकेनिकल डेटाः
स्कोट्की रेक्टिफायर ध्रुवीयताः लेजर बैंड कैथोड अंत को दर्शाता है
स्कॉटकी रेक्टिफायर SS24A मुख्य रेटिंग और विशेषताएंः
| शॉटकी रेक्टिफायर IF(AV) |
2.0ए |
| स्कोट्की रेक्टिफायर Vआरआरएम |
20 वी से 200 वी तक |
| SS24A Iएफएसएम |
50A |
| शॉटकी सुधारक SS24A VF |
0.50V, 0.55V, 0.70V, 0.85V,0.95V |
| टीजे मैक्स. | 125°C |
स्कॉटकी रेक्टिफायर SS24A अधिकतम रेटिंग्स और थर्मल विशेषताएं:
| पद | प्रतीक | एसएस22ए | एसएस23ए | एसएस24ए | एसएस25ए | एसएस26ए | एसएस28ए | एसएस210ए | एसएस215ए | एसएस220ए | इकाई |
|
स्कोट्की रेक्टिफायर अधिकतम दोहराव पीक रिवर्स वोल्टेज |
वीआरआरएम | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी |
| स्कॉटकी रेक्टिफायर अधिकतम आरएमएस वोल्टेज | वीआरएमएस | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | वी |
|
अधिकतम डीसी अवरुद्ध वोल्टेज |
वीडीसी | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी |
|
अधिकतम औसत अग्रिम सरलीकृत धारा
|
मैंF(AV) | 2 | ए | ||||||||
|
पीक फॉरवर्ड बढ़त धारा 8.3ms एकल आधा साइन-वेव नामित भार पर ओवरलैप |
मैंएफएसएम |
50 | ए | ||||||||
|
वोल्टेज परिवर्तन दर (रेटेड Vआर) |
dv/dt | 10000 | V/μs | ||||||||
|
Schottky rectifier से थर्मल प्रतिरोध जंक्शन से लीड(1) |
आरθJL | 35 | °C/W | ||||||||
|
परिचालन जंक्शन और भंडारण तापमान सीमा |
टीJ,Tएसटीजी | ₹65 से +125 | °C | ||||||||
| नोट 1: पी.सी.बी. पर 0.2 x 0.2 ′′ (5.0 x 5.0 मिमी) तांबे के पैड क्षेत्रों के साथ माउंट किया जाता है। | |||||||||||
एसबीडी एसएस 24 ए विद्युत विशेषताएं (टी)ए= 25 डिग्री सेल्सियस जब तक कि अन्यथा उल्लेख न किया गया हो):
| पद | परीक्षण की शर्तें | प्रतीक | SS22A |
SS23A~ SS24A |
SS25A~ SS26A |
SS28A~ SS210A |
SS215A~ SS220A |
इकाई | |
| तत्काल आगे का वोल्टेज | IF=2.0A(2) | वीएफ | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | वी | |
| रिवर्स करंट | वीआर=वीडीसी | Tj=25°C | आईआर | 0.5 | mA | ||||
| Tj=100°C | 5.0 | ||||||||
| नोट 2: पल्स परीक्षणः 300μs पल्स चौड़ाई, 1% कार्य चक्र। | |||||||||
स्कोट्की रेक्टिफायर SS24A आयाम:
Schottky सुधारक SS24A नोटिसः
अधिकतम औसत आगे की ओर रेक्टिफाइड करंटः सबसे खराब स्थिति में करंट 80% से अधिक नहीं होना चाहिए। यह बहुत महत्वपूर्ण है।
नामित भार पर ओवरलैप किए गए 8.3 एमएस एकल आधा साइन-वेव पीक फॉरवर्ड स्ट्रेज करंटः यह रेटिंग गैर-दोहराने वाली पीक करंट को निर्दिष्ट करती है। यह केवल असामान्य संचालन के लिए लागू होती है,उपकरण के जीवनकाल के दौरान सामान्य.
ऑपरेटिंग जंक्शन तापमानः उच्च विश्वसनीयता सुनिश्चित करने के लिए डिवाइस का उपयोग करते समय इस रेटिंग को कम करें। हम अनुशंसा करते हैं कि डिवाइस का उपयोग T पर किया जाना चाहिए।J100 डिग्री सेल्सियस से कम।
