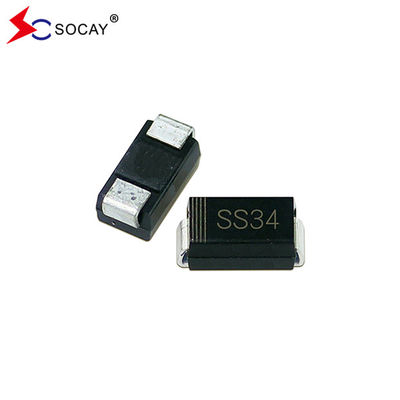

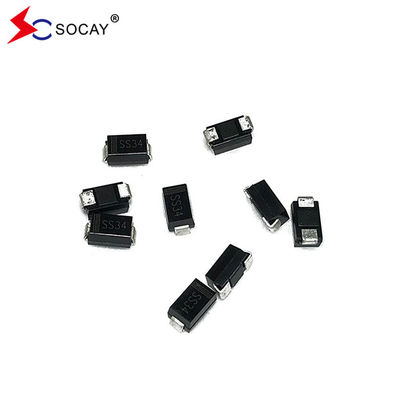

40VRRM SBD स्कॉटकी डायोड SS34A 28VRMS 3A I(AV) 0.55 VF DO-214AC
एसबीडी शॉटकी डायोडडाटाशीट:SS32A~SS320A ((SMA)_v2205.1.pdf
40VRRM स्कोट्की डायोड SS34A विशेषताएंः
RoHS 2002/95/EC और WEEE 2002/96/EC के अनुरूप घटक
40VRRM स्कोट्की डायोड SS34A मैकेनिकल डेटाः
स्कॉटकी डायोड ध्रुवीयताः रंगीन बैंड कैथोड अंत को दर्शाता है
वजन: 0.07 ग्राम
स्कॉटकी डायोड SS34A मुख्य रेटिंग और विशेषताएंः
| शॉटकी डायोड IF(AV) |
3.0ए |
| स्कॉटकी डायोड Vआरआरएम |
20 वी से 200 वी तक |
| SS34A Iएफएसएम |
100A |
| स्कॉटकी डायोड VF |
0.45V, 0.55V, 0.70V, 0.85V,0.95V |
| टीजे मैक्स. | 125°C |
स्कॉटकी डायोड SS34A अधिकतम. रेटिंग्स और थर्मल विशेषताएंः
|
25°C परिवेश के तापमान पर रेटिंग, जब तक कि अन्यथा निर्दिष्ट न हो। एकल चरण आधा तरंग 60 हर्ट्ज, प्रतिरोधक या प्रेरक भार, क्षमतात्मक भार के लिए वर्तमान दर में 20% की कमी। |
||||||||||||
| पैरामीटर | प्रतीक | SS32A | SS33A | SS34A | SS35A | SS36A | SS38A | SS310A | SS315A | SS320A | इकाई | |
|
अधिकतम पुनरावर्ती शिखर रिवर्स वोल्टेज |
वीआरआरएम | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी | |
| अधिकतम आरएमएस वोल्टेज | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | वी | |
|
अधिकतम डीसी अवरुद्ध वोल्टेज |
वीडीसी | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी | |
|
अधिकतम औसत अग्रिम सरलीकृत धारा
|
I(AV) | 3.0 | ए | |||||||||
|
पीक फॉरवर्ड बढ़त धारा 8.3ms एकल आधा साइन-वेव नामित भार पर ओवरलैप (जेडीईसी पद्धति) |
आईएफएसएम |
100 | ए | |||||||||
|
अधिकतम क्षणिक 3.0A पर आगे का वोल्टेज |
वीएफ | 0.45 | 0.55 | 0.70 | 0.85 | 0.95 | वी | |||||
|
अधिकतम डीसी नामित डीसी ब्लॉकिंग वोल्टेज पर रिवर्स करंट |
TA=25°C | आईआर | 0.5 | 0.2 | mA | |||||||
| TA=100°C | 20 | 10 | 2 | |||||||||
| विशिष्ट जंक्शन क्षमता1 | सीजे | 500.0 | 300.0 | पीएफ | ||||||||
| विशिष्ट ताप प्रतिरोध2 | RθJA | 88.0 | °C/W | |||||||||
| ऑपरेटिंग जंक्शन तापमान रेंज | टीजे | -65 से +125 | -65 से +150 | °C | ||||||||
| भंडारण तापमान सीमा | टीएसटीजी | -65 से +150 | °C | |||||||||
|
नोटः 1 1MHz पर मापा जाता है और 4.0V DC का रिवर्स वोल्टेज लगाया जाता है। 2 0.2" x 0.2" (5.0 मिमी x 5.0 मिमी) तांबे के पैड क्षेत्रों पर माउंट किया गया। |
||||||||||||
स्कॉटकी डायोड SS34A आयामः
Schottky डायोड SS34A सूचनाः
