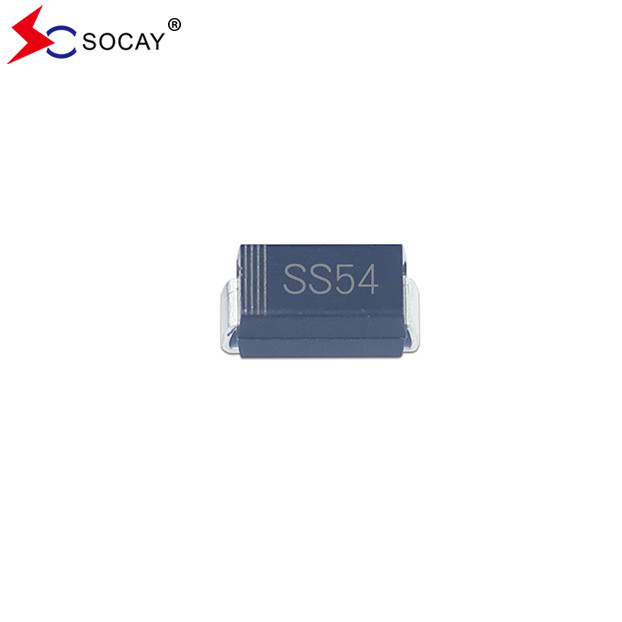

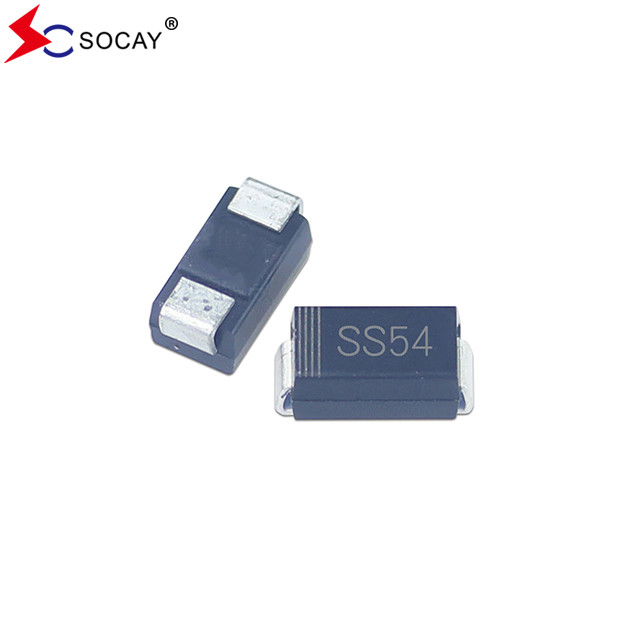

SS54A 40VRRM SBD सतह माउंट Schottky बाधा सुधारक DO-214AC ((SMA) पैकेज
शॉटकी बैरियर रेक्टिफायरडाटाशीट:SS54A~SS520A ((SMA)_v2307.1.pdf
स्कॉटकी बैरियर रेक्टिफायर SS54A विशेषताएंः
स्कोट्की बैरियर रेक्टिफायर SS54A मैकेनिकल डेटाः
लगभग. वजनः 60 मिलीग्राम / 0.0021 औंस.
स्कोट्की बैरियर रेक्टिफायर SS54A मैक्स. रेटिंग्स और थर्मल विशेषताएंः
| स्कोट्की बैरियर रेक्टिफायरों के नामित 25°कैंबिनेट तापमान पर जब तक अन्यथा निर्दिष्ट नहीं किया जाता। एकल चरण, आधा तरंग, 60 हर्ट्ज प्रतिरोधक या प्रेरक भार, क्षमतात्मक भार के लिए, 20% की कमी। | ||||||||
| पैरामीटर | प्रतीक | SS54A | SS56A | SS510A | SS515A | SS520A | इकाई | |
| रेक्टिफायर अधिकतम पुनरावर्ती पीक रिवर्स वोल्टेज | वीआरआरएम | 40 | 60 | 100 | 150 | 200 | वी | |
| सुधारक अधिकतम आरएमएस वोल्टेज | VRMS | 28 | 42 | 70 | 105 | 140 | वी | |
| रेक्टिफायर अधिकतम डीसी ब्लॉकिंग वोल्टेज | वीडीसी | 40 | 60 | 100 | 150 | 200 | वी | |
| अधिकतम औसत अग्रिम धारा | IF(AV) | 5.0 | ए | |||||
|
रेक्टिफायर पीक फॉरवर्ड सर्ज करंट,8.3ms एकल अर्ध-साइन-वेव ओवरलैप नामित भार पर (जेडीईसी विधि)
|
आईएफएसएम | 150 | ए | |||||
| रेक्टिफायर अधिकतम 5 ए पर तत्काल अग्रिम वोल्टेज | वीएफ | 0.55 | 0.70 | 0.85 | वी | |||
|
अधिकतम सीसी रिवर्स करंट नामित सीसी रिवर्स वोल्टेज पर |
Ta=25°C | आईआर |
1.0 50 |
mA | ||||
| Ta=100°C | ||||||||
| रेक्टिफायर विशिष्ट जंक्शन क्षमता (१) | Cj | 500 | 300 | पीएफ | ||||
| विशिष्ट थर्मल प्रतिरोध (2) | RθJA | 60 | °C/W | |||||
| परिचालन जंक्शन तापमान सीमा | टीजे | -55 से +150 | °C | |||||
| रेक्टिफायर भंडारण तापमान सीमा | टीएसटीजी | -55 से +150 | °C | |||||
|
नोटः 1. 1MHz पर मापा जाता है और 4 V DC का रिवर्स वोल्टेज लगाया जाता है। 2पी.सी.बी. 2.0 "x 2.0" (5 x 5 सेमी) तांबे के पैड क्षेत्रों के साथ माउंट। |
||||||||
स्कॉटकी बैरियर रेक्टिफायर SS54A आयामः
स्कॉटकी बैरियर रेक्टिफायर SS54Aपैकेजिंग जानकारीः
| भाग संख्या | घटक पैकेज | मात्रा |
| SS54A ~ SS520A | DO-214AC ((SMA) | 5000 पीसीएस |
