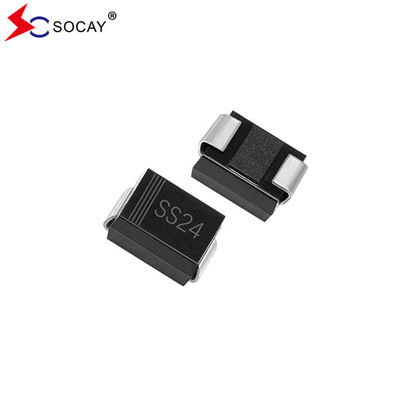

एसएमडी स्कॉटकी बैरियर रेक्टिफायर 20~200VRRM DO-214AA ((SMB) पैकेज SS24B 40VRRM
शॉटकी बैरियर रेक्टिफायरडाटाशीट:SS22B~SS220B ((SMB)_v93.1.pdf
स्कोट्की बैरियर रेक्टिफायर SS24B विशेषताएंः
IEC 61249 मानक के अनुसार हरा मोल्डिंग यौगिक।
स्कॉटकी बैरियर रेक्टिफायर SS24B मैकेनिकल डेटाः
लगभग. वजनः 0.0032 औंस, 0.092 ग्राम.
स्कॉटकी बैरियर रेक्टिफायर SS24B विद्युत और थर्मल विशेषताएं(Tए=25°C जब तक कि अन्यथा उल्लेख न किया गया हो):
| पैरामीटर | प्रतीक | SS22B | SS23B | SS24B | SS25B | SS26B | SS28B | SS210B | SS215B | SS220B | इकाई | |
| अधिकतम पुनरावर्ती पीक रिवर्स वोल्टेज | वीआरआरएम | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी | |
| अधिकतम आरएमएस वोल्टेज | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | वी | |
| अधिकतम डीसी अवरुद्ध वोल्टेज | वीडीसी | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी | |
| अधिकतम औसत आगे की ओर सुधारित धारा | IF(AV) | 2 | ए | |||||||||
| पीक फॉरवर्ड सर्ज करंटः 8.3 एमएस एकल अर्ध-साइनवेव नामित भार पर ओवरलैप किया गया | आईएफएसएम | 50 | ए | |||||||||
| प्रति डायोड 2A पर अधिकतम आगे का वोल्टेज (नोट 1) | वीएफ | 0.5 | 0.7 | 0.8 | 0.9 | वी | ||||||
| नामित डीसी ब्लॉकिंग वोल्टेज पर अधिकतम डीसी रिवर्स करंट | TJ=25°C | आईआर | 0.09 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 1 | ||||||||||
| विशिष्ट थर्मल प्रतिरोध | RθJL | 12 | °C/W | |||||||||
| ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा |
टीजे, टीएसटीजी |
-55 से +150 | -55 से +175 | °C | ||||||||
|
नोट्स:1पीडब्ल्यू=300μसेक, 1% ड्यूटी साइकिल के साथ पल्स टेस्ट। 2पी.सी. बोर्ड पर 8 मिमी2 (0.013 मिमी मोटी) तांबे के पैड क्षेत्रों के साथ स्थापित। |
||||||||||||
स्कोट्की बैरियर रेक्टिफायर SS24B रेटिंग औरविशेषता वक्रः
अंजीर1.आगे की धारा घटाने की वक्र:
अंजीर2. विशिष्ट रिवर्स विशेषताएंः
स्कॉटकी बैरियर रेक्टिफायर SS24B आयाम / SMB/DO-214AA पैकेज की रूपरेखा (इकाईःइंच(मिमी)):
स्कॉटकी बैरियर रेक्टिफायर SS24B पैकेजिंग जानकारीः
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प |
| SS22B~SS220B | SMB/DO-214AA | 3000 पीसीएस | प्रति 13 "प्लास्टिक रील |
| 800 पीसीएस | प्रति 7 "प्लास्टिक रील |
