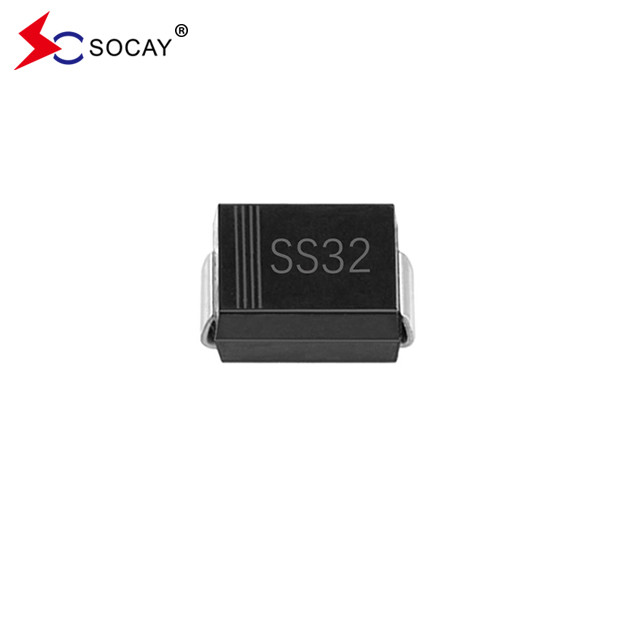

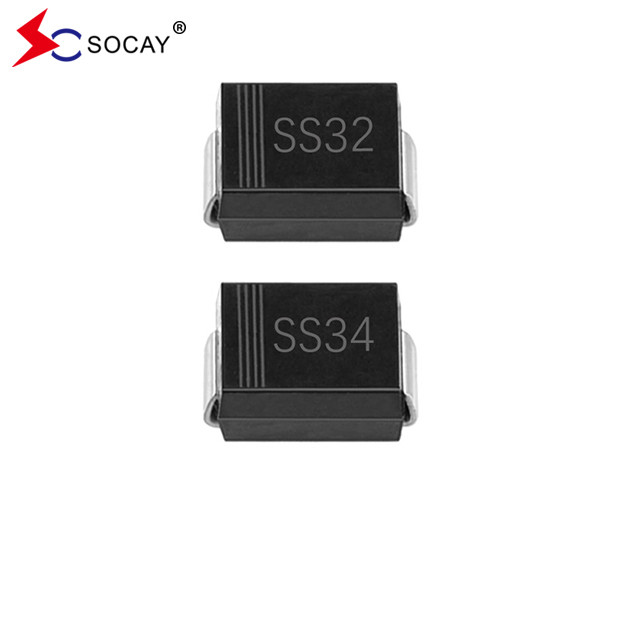

20VRRM Schottky बैरियर डायोड SS32B सतह माउंट VRMS 14V SMB पैकेज
स्कॉटकी बैरियर डायोड DATASHEET:SS32B~SS320B ((SMB)_v93.1.pdf
स्कॉटकी बैरियर डायोड SS32B की विशेषताएंः
इसका ग्रीन मोल्डिंग यौगिक आईईसी 61249 मानक के अनुसार है।
स्कॉटकी बैरियर डायोड SS32B के यांत्रिक डेटाः
Schottky बैरियर डायोड लगभग. वजनः 0.0032 औंस, 0.092 ग्राम.
स्कॉटकी बैरियर डायोड SS32B के विद्युत और थर्मल गुण:
| पैरामीटर | प्रतीक | SS32B | SS33B | SS34B | SS35B | SS36B | SS38B | SS310B | SS315B | SS320B | इकाई | ||
| स्कॉटकी बैरियर डायोड मैक्स. वीआरआरएम | वीआरआरएम | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी | ||
| शॉटकी बैरियर डायोड अधिकतम आरएमएस वोल्टेज | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | वी | ||
| अधिकतम वीडीसी | वीडीसी | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी | ||
| स्कॉटकी बैरियर डायोड अधिकतम. औसत आगे का करंट | IF(AV) | 3 | ए | ||||||||||
| पीक फॉरवर्ड सर्ज करंटः 8.3 एमएस एकल अर्ध-साइनवेव नामित भार पर ओवरलैप किया गया | आईएफएसएम | 80 | ए | ||||||||||
| अधिकतम VF 3A पर (नोट 1) | वीएफ | 0.5 | 0.74 | 0.8 | 0.9 | वी | |||||||
| नामित डीसी ब्लॉकिंग वोल्टेज पर अधिकतम डीसी रिवर्स करंट | TJ=25°C | आईआर | 0.2 | 0.05 | mA | ||||||||
| TJ=100°C | 20 | 10 | |||||||||||
| शॉटकी बैरियर डायोड विशिष्ट थर्मल प्रतिरोध | (नोट 2) | RθJA | 135 | °C/W | |||||||||
| (नोट 3) | RθJL | 23 | |||||||||||
| ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा |
टीजे, टीएसटीजी |
-55 से +125 | -55 से +150 | -65 से +175 | °C | ||||||||
|
नोट्स:1पीडब्ल्यू=300μसेक, 2% ड्यूटी साइकिल के साथ पल्स टेस्ट। 2. FR4 पीसीबी पर माउंट, एकतरफा तांबा, मिनी पैड. 3. FR4 पीसीबी पर माउंट किया गया, एकतरफा तांबा, 100cm2 तांबा पैड क्षेत्र के साथ। |
|||||||||||||
स्कोट्की बैरियर डायोड SS32B का रेटिंग और विशेषता वक्रः
अंजीर1विशिष्ट अग्रिम विशेषताएं:
चित्र 2। विशिष्ट रिवर्स विशेषताएंः
DO-214AA Schottky बैरियर डायोड SS32B के पैकेज आयामः
(इकाईःइंच(मिमी))
पैकेजिंग जानकारीः
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प |
| SS32B~SS320B | SMB/DO-214AA | 3000 पीसीएस | प्रति 13 "प्लास्टिक रील |
| 800 पीसीएस | प्रति 7 "प्लास्टिक रील |
