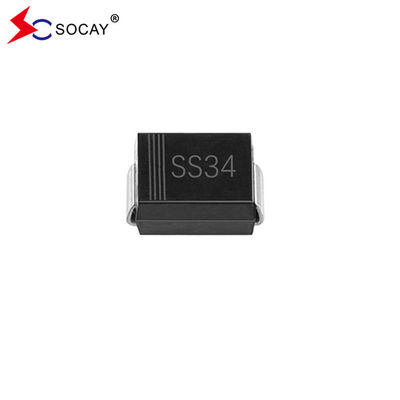

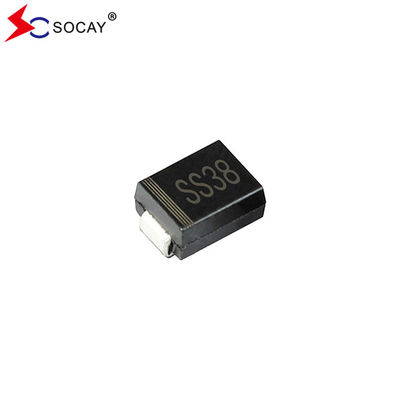

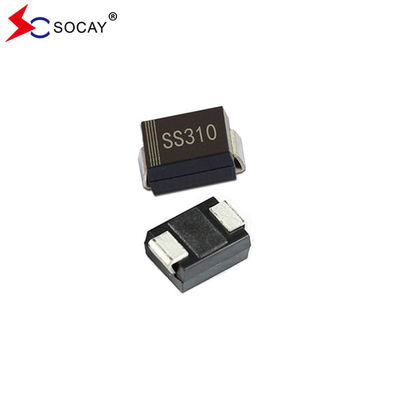

SOCAY SMB पैकेज Schottky डायोड SS310B SS34B SS38B 3A औसत आगे का करंट
स्कॉटकी डायोड DATASHEET:SS32B~SS320B ((SMB)_v93.1.pdf
स्कोट्की डायोड SS310B की विशेषताएंः
IEC 61249 मानक के अनुसार हरा मोल्डिंग यौगिक।
स्कॉटकी डायोड SS310B यांत्रिक डेटा निम्नानुसार है:
अनुमानित वजन: 0.0032 औंस, 0.092 ग्राम।
स्कॉटकी बैरियर डायोड SS32B के विद्युत और थर्मल गुण:
| पैरामीटर | प्रतीक | SS34B | SS38B | SS310B | इकाई | ||||||||
| शॉटकी डायोड मैक्स. वीआरआरएम. | वीआरआरएम | 40 | 80 | 100 | वी | ||||||||
| स्कॉटकी डायोड अधिकतम. आरएमएस वोल्टेज | VRMS | 28 | 56 | 70 | वी | ||||||||
| अधिकतम वीडीसी | वीडीसी | 40 | 80 | 100 | वी | ||||||||
| अधिकतम. औसत आईएफ (एवी) | IF(AV) | 3 | ए | ||||||||||
| आईएफएसएमः 8.3 एमएस एकल आधा साइनवेव नामित भार पर ओवरलैप किया गया | आईएफएसएम | 80 | ए | ||||||||||
| स्कॉटकी डायोड मैक्स. वीएफ 3 ए पर (नोट 1) | वीएफ | 0.5 | 0.74 | 0.8 | 0.9 | वी | |||||||
| अधिकतम. नामित डीसी ब्लॉकिंग वोल्टेज पर डीसी रिवर्स करंट | TJ=25°C | आईआर | 0.2 | 0.05 | mA | ||||||||
| TJ=100°C | 20 | 10 | |||||||||||
| स्कोट्की डायोड विशिष्ट थर्मल प्रतिरोध | (नोट 2) | RθJA | 135 | °C/W | |||||||||
| (नोट 3) | RθJL | 23 | |||||||||||
| ऑपरेटिंग जंक्शन तापमान सीमा और भंडारण तापमान सीमा |
टीजे, टीएसटीजी |
-55 से +125 | -55 से +150 | -65 से +175 | °C | ||||||||
|
नोट्स:1पीडब्ल्यू=300μसेक, 2% ड्यूटी साइकिल के साथ पल्स टेस्ट। 2. FR4 पीसीबी पर माउंट, एकतरफा तांबा, मिनी पैड. 3. FR4 पीसीबी पर माउंट किया गया, एकतरफा तांबा, 100cm2 तांबा पैड क्षेत्र के साथ। |
|||||||||||||
स्कॉटकी डायोड SS310B रेटिंग और विशेषता वक्रः
चित्रा 1. SS310B फॉरवर्ड करंट डेरटिंग वक्रः
चित्र 2। विशिष्टपीछे की ओर विशेषताएं:
एसएमबी स्कॉटकी डायोड SS310B के पैकेज आयामः
(इकाईःइंच(मिमी))
पैकेजिंग जानकारीः
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प |
| SS310B | SMB/DO-214AA | 3000 पीसीएस | प्रति 13 "प्लास्टिक रील |
| 800 पीसीएस | प्रति 7 "प्लास्टिक रील |
