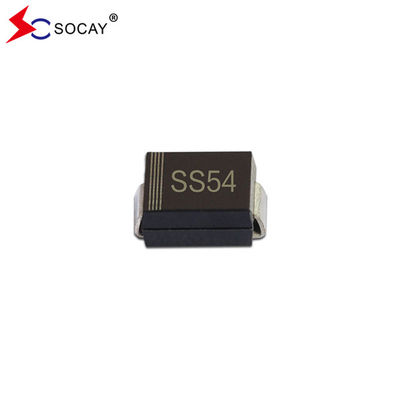

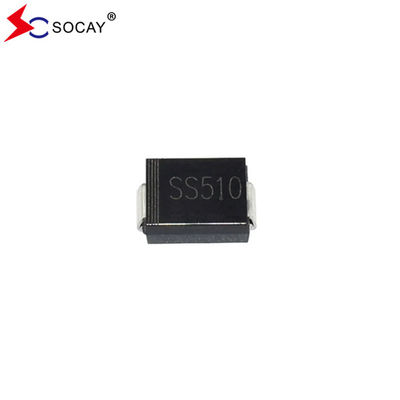

वीआरआरएम 40 वी एसएस 54 बी स्कॉटकी बैरियर रेक्टिफायर 0.55 वी फॉरवर्ड वोल्टेज स्कॉटकी डायोड
स्कॉटकी बैरियर रेक्टिफायर DATASHEET:SS52B~SS520B ((SMB)_v2205.1.pdf
VRRM 40V SS54B Schottky विशेषताएंः
वीआरआरएम 40 वी एसएस 54 बी स्कॉटकी यांत्रिक डेटा इस प्रकार है:
वजन: 0.1 ग्राम / 0.0034 औंस
स्कॉटकी बैरियर रेक्टिफायर SS52B के विद्युत और थर्मल गुण:
| पैरामीटर | प्रतीक | SS52B | SS54B | SS56B | SS58B | SS510B | SS512B | SS515B | SS520B | इकाई | |
| अधिकतम वीआरआरएम मूल्य | वीआरआरएम | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | वी | |
| स्कॉटकी बैरियर रेक्टिफायर अधिकतम आरएमएस वोल्टेज | VRMS | 14 | 28 | 42 | 56 | 70 | 84 | 105 | 140 | वी | |
| अधिकतम डीसी ब्लॉकिंग वोल्टेज | वीडीसी | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | वी | |
| अधिकतम औसत आगे का प्रवाह | IF(AV) | 5.0 | ए | ||||||||
|
पीक फॉरवर्ड सर्ज करंट,8.3ms एकल अर्ध-साइन-वेव ओवरलैप नामित भार पर (जेडीईसी विधि)
|
आईएफएसएम | 100 | ए | ||||||||
| स्कोट्की बैरियर रेक्टिफायर मैक्स वीएफ 5 ए पर | वीएफ | 0.55 | 0.70 | 0.85 | वी | ||||||
|
नामित डीसी रिवर्स वोल्टेज पर अधिकतम आईआर |
Ta=25°C | आईआर |
1.0 50 |
0.3 25 |
mA | ||||||
| Ta=100°C | |||||||||||
| प्रकार. जंक्शन कैपेसिटी ((1) | Cj | 500 | 300 | पीएफ | |||||||
| थर्मल प्रतिरोध (2) | RθJA | 50 | °C/W | ||||||||
| परिचालन जंक्शन तापमान सीमा | टीजे | -55 से +150 | °C | ||||||||
| भंडारण तापमान सीमा | टीएसटीजी | -55 से +150 | °C | ||||||||
|
नोट्स:11 मेगाहर्ट्ज पर मापा गया और 4 वी डीसी का रिवर्स वोल्टेज लगाया गया। 2पी.सी.बी. 2.0 "x 2.0" (5 x 5 सेमी) तांबे के पैड क्षेत्रों के साथ माउंट।
|
|||||||||||
स्कॉटकी बैरियर रेक्टिफायर SS52B रेटिंग और विशेषता वक्रः
चित्रा 1. SS52B फॉरवर्ड करंट डेरटिंग वक्र:
चित्रा 2. एसएस52बी विशिष्टपीछे की ओर विशेषताs:
स्कोट्की बैरियर रेक्टिफायर SS52B SMB पैकेज आयामः
प्लास्टिक की सतह पर लगा हुआ पैकेज; 2 लीड
| प्रतीक | मिमी | मिली | ||
| मिन. | अधिकतम. | मिन. | अधिकतम. | |
| ए | 2.13 | 2.46 | 84 | 97 |
| ई | 4.06 | 4.70 | 160 | 185 |
| D | 3.3 | 3.94 | 130 | 155 |
| ई1 | 5.08 | 5.59 | 200 | 220 |
| A1 | 0.05 | 0.20 | 2.0 | 7.9 |
| L | 0.8 | 1.5 | 32 | 59 |
| सी | 0.152 | 0.305 | 6 | 12 |
| b | 1.9 | 2.2 | 75 | 87 |
पैकेजिंग जानकारीः
| भाग संख्या | घटक पैकेज | मात्रा |
| SS52B~SS520B | एसएमबी | 3000 पीसीएस |
