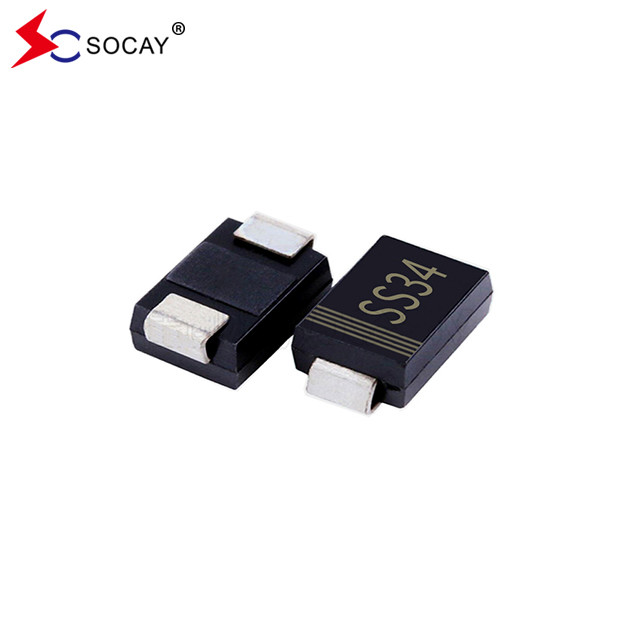

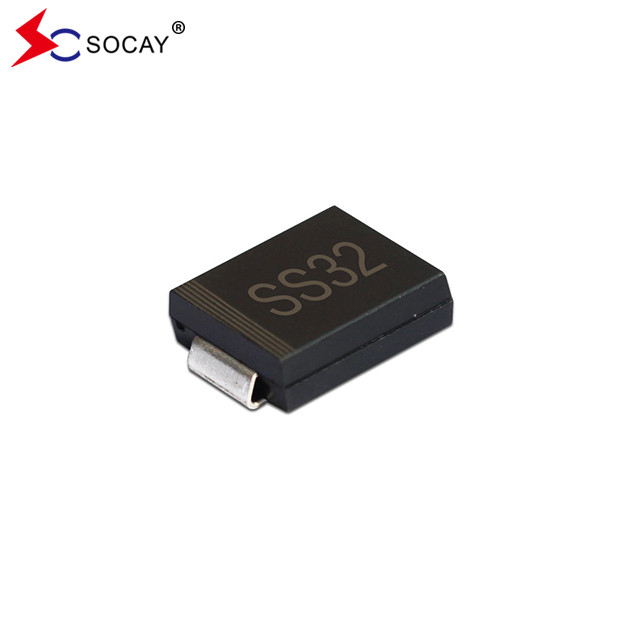

SS34C स्कॉटकी बैरियर डायोड 40VRRM 20VRRM SMC पैकेज स्कॉटकी बैरियर रेक्टिफायर
SS34C Schottky बैरियर डायोड DATASHEET:SS32C_SS320C(SMC)_v2311.1.pdf
SS34C Schottky बैरियर डायोड विशेषताएंः
IEC 61249 मानक के अनुसार हरा मोल्डिंग यौगिक।
निम्नलिखित SS34C Schottky बैरियर डायोड यांत्रिक डेटा है:
लगभग. वजनः 0.0082 औंस, 0.2325 ग्राम.
एमअधिकतम रेटिंगऔरईSS34C स्कॉटकी बैरियर डायोड की विद्युत विशेषताएं:
| 25°C परिवेश के तापमान पर नामित, जब तक कि अन्यथा निर्दिष्ट न हो। प्रतिरोध या प्रेरक भार। | ||||||||||||
| पैरामीटर | प्रतीक | SS32C | SS33C | SS34C | SS35C | SS36C | SS38C | SS310C | SS315C | SS320C | इकाई | |
| डायोड अधिकतम आवर्ती पीक रिवर्स वोल्टेज | वीआरआरएम | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी | |
| डायोड अधिकतम आरएमएस वोल्टेज | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | वी | |
| डायोड अधिकतम डीसी अवरुद्ध वोल्टेज | वीडीसी | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी | |
| डायोड अधिकतम औसत अग्रिम धारा | IF(AV) | 3 | ए | |||||||||
| पीक फॉरवर्ड सर्ज करंटः 8.3 एमएस एकल अर्ध-साइनवेव नामित भार पर ओवरलैप किया गया | आईएफएसएम | 100 | ए | |||||||||
| अधिकतम आगे का वोल्टेज 3A पर (नोट 1) | वीएफ | 0.5 | 0.74 | 0.8 | 0.9 | वी | ||||||
| नामित डीसी ब्लॉकिंग वोल्टेज पर अधिकतम डीसी रिवर्स करंट | TJ=25°C | आईआर | 0.2 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 2 | 1 | |||||||||
| डायोड विशिष्ट थर्मल प्रतिरोध | (नोट 2) | RθJL | 15 | °C/W | ||||||||
| (नोट 3) | RθJA | 110 | ||||||||||
| परिचालन जंक्शन तापमान सीमा | टीजे | -55 से +125 | -55 से +150 | -65 से +175 | °C | |||||||
| डायोड भंडारण तापमान सीमा | टीएसटीजी | -55 से +150 | -65 से +175 | °C | ||||||||
|
नोट्स:1. पीडब्ल्यू = 300 माइक्रॉसेकंड, 1% ड्यूटी साइकिल के साथ पल्स टेस्ट। 2. एक FR4 पीसीबी पर माउंट किया गया, एकतरफा तांबा, 100cm2 तांबा पैड क्षेत्र के साथ। 3FR4 पीसीबी पर लगाया गया, एकतरफा तांबा, मिनी पैड। |
||||||||||||
SS34C Schottky बैरियर डायोड रेटिंग और विशेषता वक्रः
चित्र 1. विशिष्ट अग्रिम विशेषताएं:
चित्रा 2। ऑपरेटिंग तापमान घटाव वक्रः
SS34C स्कॉटकी बैरियर डायोड SMC/DO-214AB पैकेज की रूपरेखा (इकाईःइंच(मिमी)):
पैकेजिंग जानकारीः
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प |
| SS32C SS34C | SMC/DO-214AB | 3000 पीसीएस | प्रति 13 "प्लास्टिक रील |
| 800 पीसीएस | प्रति 7 "प्लास्टिक रील |
