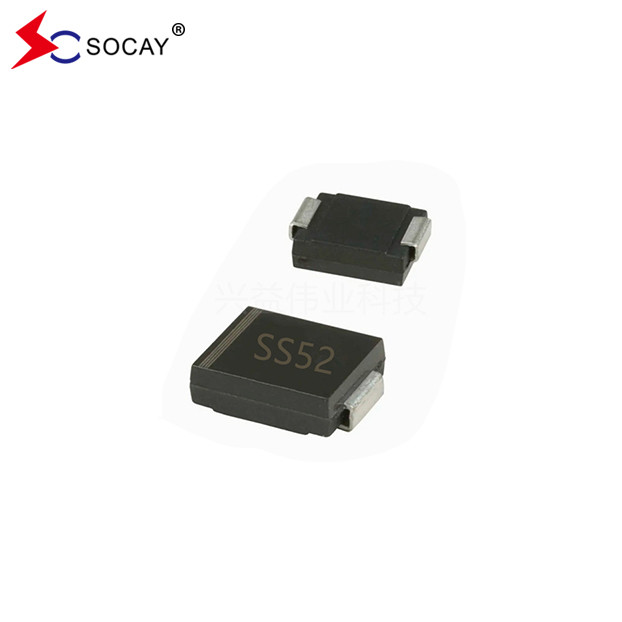

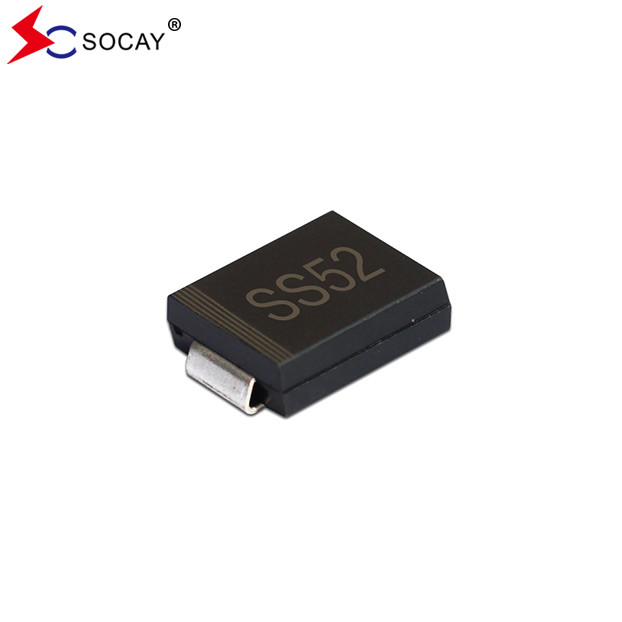

सतह माउंट Schottky बाधा सुधारक SS52C ~ SS520C 20VRRM DO-214AB पैकेज
स्कॉटकी बैरियर रेक्टिफायर SS52C~SS520C DATASHEET:SS52C_SS520C(SMC)_v2311.1.pdf
स्कॉटकी बैरियर रेक्टिफायर SS52C ~ SS520C विशेषताएंः
IEC 61249 मानक के अनुसार उत्पाद ग्रीन मोल्डिंग यौगिक।
निम्नलिखित मैकेनिकल डेटा हैं:
स्कॉटकी बैरियर रेक्टिफायर एसएस52सी ~ एसएस520सी लगभग. वजनः 0.0082 औंस, 0.2325 ग्राम.
एमरेटिंगऔरस्कॉटकी बैरियर रेक्टिफायरों SS52C ~ SS520C की विद्युत विशेषताएंः
| 25°C परिवेश के तापमान पर नामित, जब तक कि अन्यथा निर्दिष्ट न हो। प्रतिरोध या प्रेरक भार। | ||||||||||||
| SS52C~SS520C पैरामीटर | प्रतीक | SS52C | SS53C | SS54C | SS55C | SS56C | SS58C | SS510C | SS515C | SS520C | इकाई | |
| अधिकतम. आवर्ती पीक रिवर्स वोल्टेज VRRM | वीआरआरएम | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी | |
| SS52C ~ SS520C अधिकतम आरएमएस वोल्टेज | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | वी | |
| SS52C~SS520C अधिकतम डीसी अवरुद्ध वोल्टेज | वीडीसी | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | वी | |
| टीएल = 75°C पर अधिकतम आईएफ (एवी) | IF(AV) | 5 | ए | |||||||||
| SS52C~SS520C आईएफएसएमः 8.3ms एकल अर्ध-साइनवेव नामित भार पर ओवरलैप किया गया | आईएफएसएम | 100 | ए | |||||||||
| अधिकतम. 5A पर आगे का वोल्टेज (नोट 1) | वीएफ | 0.55 | 0.74 | 0.8 | 0.9 | वी | ||||||
| नामित डीसी ब्लॉकिंग वोल्टेज पर अधिकतम आईआर | TJ=25°C | आईआर | 0.2 | 0.05 | mA | |||||||
| TJ=100°C | 20 | 10 | ||||||||||
|
SS52C~SS520C विशिष्ट थर्मल प्रतिरोध (नोट 2) |
RθJL | 17 | °C/W | |||||||||
| RθJA | 55 | |||||||||||
| SS52C से SS520C ऑपरेटिंग जंक्शन तापमान रेंज | टीजे | -55 से +125 | -55 से +150 | -65 से +175 | °C | |||||||
| SS52C से SS520C भंडारण तापमान सीमा | टीएसटीजी | -55 से +150 | -65 से +175 | °C | ||||||||
|
नोट्स:1. SS52C ~ SS520C पीडब्ल्यू = 300μsec, 1% ड्यूटी साइकिल के साथ पल्स टेस्ट. 2. SS52C ~ SS520C पीसी बोर्ड पर 14 मिमी 2 (0.013 मिमी मोटी) तांबे के पैड क्षेत्रों के साथ घुड़सवार। |
||||||||||||
स्कॉटकी बैरियर रेक्टिफायर SS52C~SS520C रेटिंग और विशेषता वक्रः
चित्रा 1। स्कोट्की बैरियर रेक्टिफायर SS52C ~ SS520C फॉरवर्ड करंट डेरैटिंग वक्रः
चित्रा 2. SS52C ~ SS520C अधिकतम गैर-दोहराने योग्य सर्ज करंटः
स्कॉटकी बैरियर रेक्टिफायर SS52C~SS520C पैकेज की रूपरेखा (इकाईःइंच(मिमी)):
पैकेजिंग जानकारीः
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प |
| SS52C~SS520C | SMC/DO-214AB | 3000 पीसीएस | प्रति 13 "प्लास्टिक रील |
| 800 पीसीएस | प्रति 7 "प्लास्टिक रील |
