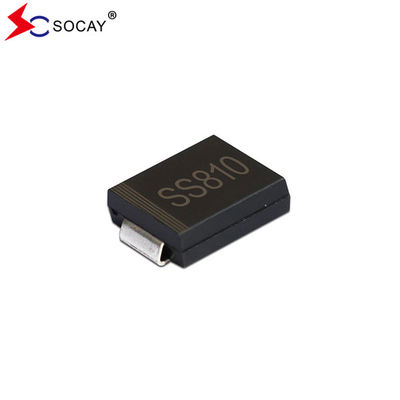

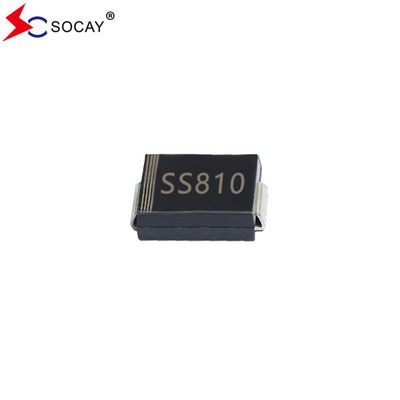

100VRRM सतह माउंट Schottky बैरियर डायोड SS810C 70VRMS वोल्टेज SMC पैकेज
स्कॉटकी बैरियर डायोड SS810C DATASHEET:SS810C ((SMC) _v94.1.pdf
शॉटकी बैरियर डायोड SS810C की विशेषताएं इस प्रकार हैं:
SS810C IEC 61249 मानक के अनुसार हरा मोल्डिंग यौगिक।
स्कॉटकी बैरियर डायोड SS810C यांत्रिक डेटाः
स्कॉटकी बैरियर डायोड एसएस 810 सी लगभग वजन 0.0082 औंस, 0.2325 ग्राम।
एमरेटिंगऔर Schottky बैरियर डायोड SS810C के विद्युत विशेषताओंः
| SS810C यदि अन्यथा निर्दिष्ट नहीं किया गया है तो 25°C परिवेश तापमान पर रेटिंग। प्रतिरोध या प्रेरक भार। | ||||
| SS810C पैरामीटर | प्रतीक | SS810C | SS810C इकाई | |
| स्कोट्की बैरियर डायोड अधिकतम. आवर्ती पीक रिवर्स वोल्टेज | वीआरआरएम | 100 | वी | |
| स्कॉटकी बैरियर डायोड अधिकतम आरएमएस वोल्टेज | VRMS | 70 | वी | |
| स्कॉटकी बैरियर डायोड मैक्स. वीडीसी | वीडीसी | 100 | वी | |
| शॉटकी बैरियर डायोड अधिकतम औसत आगे की धारा | IF(AV) | 8 | ए | |
| पीक फॉरवर्ड सर्ज करंटः 8.3 एमएस एकल अर्ध-साइनवेव नामित भार पर ओवरलैप किया गया | आईएफएसएम | 150 | ए | |
| SS810C अधिकतम आगे का वोल्टेज 8A पर | वीएफ | 0.8 | वी | |
| नामित डीसी ब्लॉकिंग वोल्टेज पर अधिकतम डीसी रिवर्स करंट | आईआर | 50 | μA | |
| शॉटकी बैरियर डायोड विशिष्ट थर्मल प्रतिरोध | (नोट 1) | RθJL | 15 | °C/W |
| (नोट 2) | RθJA | 110 | ||
| SS810C ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा | टीजे, टीटीजी | -55 से +150 | °C | |
|
नोटः 1. FR4 पीसीबी पर माउंट किया गया, एकतरफा तांबा, 100cm2 तांबा पैड क्षेत्र के साथ। 2FR4 पीसीबी पर लगाया गया, एकतरफा तांबा, मिनी पैड। |
||||
स्कॉटकी बैरियर डायोड SS810C रेटिंग और विशेषता वक्रः
चित्रा 1. Schottky बाधा डायोड SS810C ऑपरेटिंग तापमान Derating वक्रः
चित्रा 2. विशिष्ट अग्रिम विशेषताएं
स्कॉटकी बैरियर डायोड SS810C SMC/DO-214AB पैकेज की रूपरेखा (इकाईःइंच(मिमी)):
पैकेजिंग जानकारीः
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प |
| SS810C | SMC/DO-214AB | 3000 पीसीएस | प्रति 13 "प्लास्टिक रील |
| 800 पीसीएस | प्रति 7 "प्लास्टिक रील |
