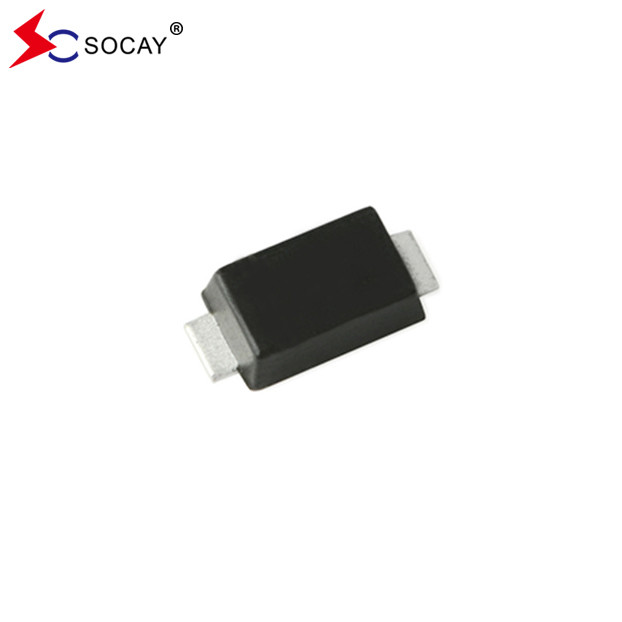

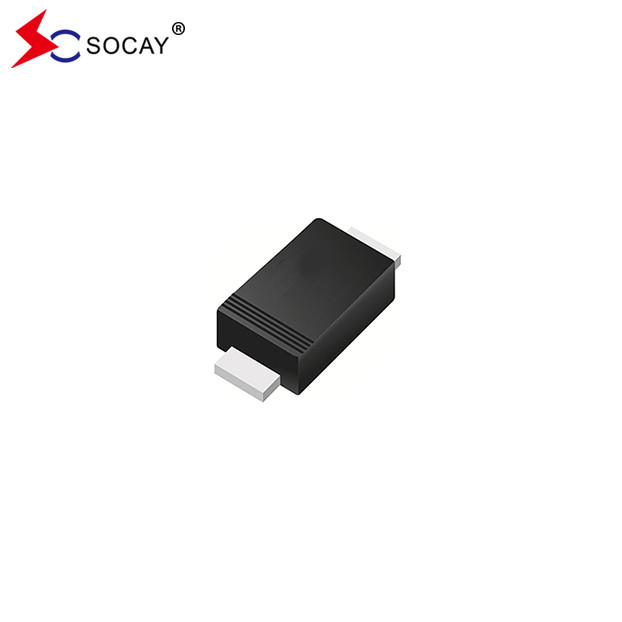

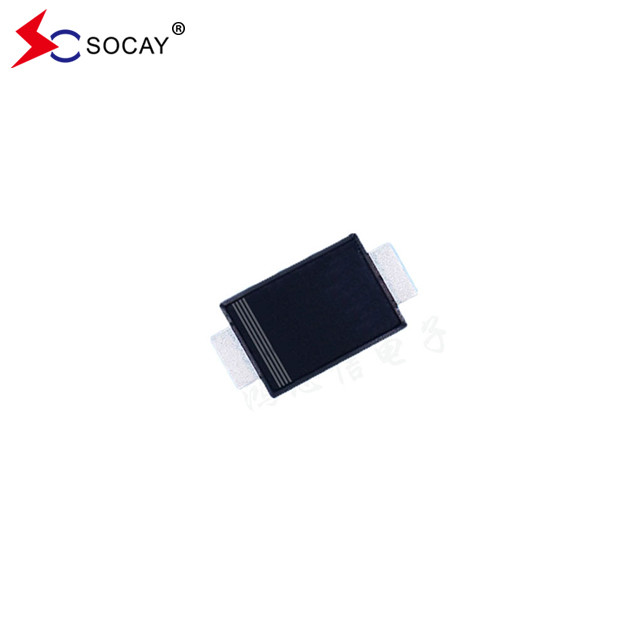

SOD-123FL पैकेज Schottky बैरियर रेक्टिफायर SBD102D1~SBD120D1 20 से 200VRRM SBD104D1
स्कॉटकी बैरियर रेक्टिफायर SBD102D1~SBD120D1 DATASHEET:SBD102D1~SBD120D1 ((SOD-123FL)_v2109.1.pdf
स्कॉटकी बैरियर रेक्टिफायर SBD104D1 की विशेषताएंः
उत्पाद SBD104D1 IEC 61249 मानक के अनुसार ग्रीन मोल्डिंग यौगिक है
स्कॉटकी बैरियर रेक्टिफायर SBD104D1 के यांत्रिक डेटाः
इसकी ध्रुवीयताः रंगीन बैंड कैथोड अंत को दर्शाता है
स्कॉटकी बैरियर रेक्टिफायर SBD104D1 विद्युत और थर्मल विशेषताएं (T)ए=25°C जब तक कि अन्यथा उल्लेख न किया गया हो):
| SBD104D1 पैरामीटर | प्रतीक | SBD102D1 | SBD103D1 | SBD104D1 | SBD106D1 | SBD110D1 | SBD115D1 | SBD120D1 | इकाई | ||||
|
SBD104D1 अधिकतम VRRM |
वीआरआरएम | 20 | 30 | 40 | 60 | 100 | 150 | 200 | वी | ||||
| अधिकतम VRMS | VRMS | 14 | 21 | 28 | 42 | 70 | 105 | 140 | वी | ||||
| अधिकतम वीडीसी | वीडीसी | 20 | 30 | 40 | 60 | 100 | 150 | 200 | वी | ||||
| औसत सुधारित धारा आईएफ (AV) | IF(AV) | 1 | ए | ||||||||||
| SBD104D1 फॉरवर्ड करंट आरएमएस, D=0.5 | आईएफ ((आरएमएस) | 2 | ए | ||||||||||
| SBD104D1 t=8.3ms पर गैर-दोहराने योग्य पीक फॉरवर्ड स्ट्रीम करंट | आईएफएसएम | 40 | 30 | ए | |||||||||
| अधिकतम VF IF=1A पर | वीएफ | 0.55 | 0.7 | 0.8 | 0.85 | वी | |||||||
| SBD104D1 VRRM पर रिवर्स रिसाव वर्तमान | आईआर | 30 | μA | ||||||||||
|
SBD104D1 विशिष्ट ताप प्रतिरोध |
(नोट 1) | RθJC | 32 | °C/W | |||||||||
| (नोट 2) | RθJA | 200 | |||||||||||
| वीआर=0V पर सामान्य सीजे रेटिंग | सीजे | 155 | 125 | 100 | 85 | पीएफ | |||||||
| SBD104D1 ऑपरेटिंग जंक्शन तापमान और भंडारण तापमान रेंज | टीजे, टीटीजी | -55 से +150 | °C | ||||||||||
|
नोट्स:1. FR4 पीसीबी पर माउंट किया गया, एकतरफा तांबा, 100cm2 तांबा पैड क्षेत्र के साथ। 2. FR4 पीसीबी पर माउंट, एकतरफा तांबा, मिनी पैड. |
|||||||||||||
स्कॉटकी बैरियर रेक्टिफायर SBD104D1 SOD-123FL पैकेज स्केच (इकाईःइंच(मिमी)):
पैकेजिंग जानकारीः
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प |
| SBD102D1~SBD120D1 | SOD-123FL | 3000 पीसीएस | प्रति 7 "प्लास्टिक रील |
