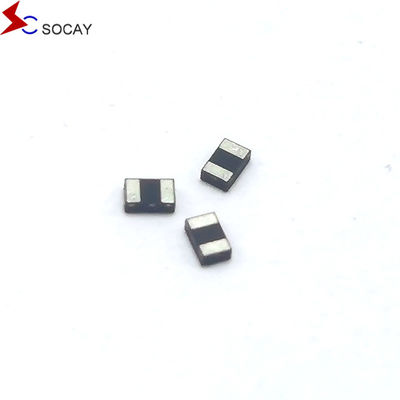

ईएसडी सुरक्षा के लिए कम क्षमता वाले ईएसडी सरणी SE03N6L01GZ ऑपरेटिंग वोल्टेज 3.3V
ईएसडी सरणियों की विशेषताएंः
ईएसडी सरणी अनुप्रयोगः
ईएसडी सरणी यांत्रिक विशेषताएंः
ईएसडी सरणी कार्यात्मक आरेखः
ईएसडी सरणियों का पूर्ण अधिकतम रेटिंग (टी)ए=25°C जब तक कि अन्यथा निर्दिष्ट न हो):
| प्रतीक | पैरामीटर | मूल्य | इकाइयां |
| टीL | सीसा मिलाप का तापमान | 260 (10 सेकंड) | oC |
| टीओपी | परिचालन तापमान सीमा | -55 से +125 | °C |
| टीएसटीजी | भंडारण तापमान सीमा | -55 से +150 | °C |
| वीईएसडी | ईएसडी IEC61000-4-2 के अनुसार (हवा) | ±25 | केवी |
| ईएसडी IEC61000-4-2 के अनुसार (संपर्क) | ±25 | ||
विद्युत विशेषताएं (टीए=25°C जब तक अन्यथा निर्दिष्ट न हो):
| पैरामीटर | प्रतीक | शर्तें | मिनट. | टाइप करें। | मैक्स. | इकाइयां |
| रिवर्स वर्किंग वोल्टेज | वीआरडब्ल्यूएम | -- | -- | -- | 3.3 | वी |
| ब्रेकडाउन वोल्टेज | वीबीआर | IT = 1mA | 3.5 | 5.1 | 5.0 | वी |
| रिसाव वर्तमान | आईआर | VRWM = 3.3V | -- | -- | 0.5 | μA |
| क्लैंपिंग वोल्टेज | वीसी | आईपीपी = 1 ए,टीपी = 8/20μs | -- | 6.0 | -- | वी |
| क्लैंपिंग वोल्टेज | वीसी | आईपीपी = 5A, टीपी = 8/20μs | -- | 10.0 | -- | वी |
| जंक्शन क्षमता | सीजे | वीआर = 0V, एफ = 1MHz | -- | 0.5 | -- | पीएफ |
DFN1006-2L पैकेज की रूपरेखा और आयाम:
| प्रतीक | मिलीमीटर | इंच | ||
| मिनट. | मैक्स. | मिनट. | मैक्स. | |
| ए | 0.450 | 0.550 | 0.018 | 0.022 |
| A1 | 0.010 | 0.070 | 0.000 | 0.003 |
| D | 0.950 | 1.050 | 0.037 | 0.041 |
| ई | 0.550 | 0.650 | 0.022 | 0.026 |
| डी1 | 0.450 आरईएफ | 0.018 आरईएफ | ||
| ई1 | 0.400 आरईएफ | 0.016 आरईएफ | ||
| b | 0.275 | 0.325 | 0.011 | 0.013 |
| e | 0.675 | 0.725 | 0.027 | 0.029 |
| L | 0.275 | 0.325 | 0.011 | 0.013 |
| L1 | 0.010 आरईएफ | 0.000 आरईएफ | ||
