Ф20mm श्रृंखला 20D101K/20D101KJ धातु ऑक्साइड वारिस्टोर व्यापक ऑपरेटिंग वोल्टेज (V1mA) 18V से 1800V तक
डाटाशीट:20D श्रृंखला_v2306.1.pdf
1कार्य मानक
सर्किट के समानांतर कनेक्टेड, जब डिवाइस निष्क्रिय होता है, तो प्रतिरोध मूल्य उच्च होता है और सर्किट पर बहुत कम या कोई प्रभाव नहीं होने वाले एक खुले सर्किट के रूप में माना जा सकता है।जब कोई असामान्य धड़कन हो, प्रतिरोध मूल्य तुरंत गिर जाता है और वर्तमान क्षणिक रूप से जारी किया जाता है। जब असामान्य उच्च वोल्टेज गायब हो जाता है, तो यह अपनी उच्च प्रतिरोध स्थिति में लौटता है और सर्किट सामान्य रूप से काम करता है।
विवरणःअर्धचालक घटक
| प्रकार संख्या | अधिकतम अनुमत वोल्टेज | वारिस्टोर वोल्टेज |
अधिकतम क्लैंपिंग वोल्टेज |
प्रतिरोधक उछाल वर्तमान |
अधिकतम ऊर्जा (10/1000μs) |
रेटेड शक्ति |
टीypical Capacitance (रेफरेंस) | |||||||
| मानक | ऊंची लहर | वीएसी(V) | वीडीसी(V) |
V1mA (V) |
मैंपी(A) | वीसी(V) |
I ((A) मानक |
I ((A) ऊंची लहर |
(J) मानक |
(J) ऊंची लहर |
(डब्ल्यू) | @1KHZ (पीएफ) | ||
| 1 बार | दो बार | 1 बार | दो बार | |||||||||||
| 20D180K | 20D180KJ | 11 | 14 | 18 ((15~21.6) | 20 | 36 | 2000 | 1000 | 3000 | 1000 | 11 | 13 | 0.2 | 28500 |
| 20D220K | 20D220KJ | 14 | 18 | 22 ((19.5~26) | 20 | 43 | 2000 | 1000 | 3000 | 1000 | 14 | 16 | 0.2 | 18500 |
| 20D270K | 20D270KJ | 17 | 22 | 27 ((24~30) | 20 | 53 | 2000 | 1000 | 3000 | 1000 | 16 | 19 | 0.2 | 13000 |
| 20D330K | 20D330KJ | 20 | 26 | 33 ((29.5~36.5) | 20 | 66 | 2000 | 1000 | 3000 | 1000 | 23 | 24 | 0.2 | 11500 |
| 20D390K | 20D390KJ | 25 | 31 | 39 ((35~43) | 20 | 77 | 2000 | 1000 | 3000 | 1000 | 26 | 28 | 0.2 | 8500 |
| 20D470K | 20D470KJ | 30 | 38 | 47 ((42~54) | 20 | 93 | 2000 | 1000 | 3000 | 1000 | 30 | 34 | 0.2 | 7400 |
| 20D560K | 20D560KJ | 35 | 45 | 56 ((50~62) | 20 | 100 | 2000 | 1000 | 3000 | 1000 | 41 | 41 | 0.2 | 6500 |
| 20D680K | 20D680KJ | 40 | 56 | 68 ((61~75) | 20 | 135 | 2000 | 1000 | 3000 | 1000 | 46 | 49 | 0.2 | 5800 |
| 20D820K | 20D820KJ | 50 | 65 | 82 ((74~90) | 100 | 135 | 6500 | 4000 | 10000 | 7000 | 38 | 56 | 1.0 | 4900 |
| 20D101K | 20D101KJ | 60 | 85 | 100 ((90~110) | 100 | 165 | 6500 | 4000 | 10000 | 7000 | 45 | 70 | 1.0 | 4000 |
| 20D121K | 20D121KJ | 75 | 100 | 120 ((108~132) | 100 | 200 | 6500 | 4000 | 10000 | 7000 | 55 | 85 | 1.0 | 3300 |
| 20D151K | 20D151KJ | 95 | 125 | 150 ((135~165) | 100 | 250 | 6500 | 4000 | 10000 | 7000 | 70 | 106 | 1.0 | 2700 |
| 20D181K | 20D181KJ | 115 | 150 | 180 ((162~198) | 100 | 300 | 6500 | 4000 | 10000 | 7000 | 85 | 130 | 1.0 | 2200 |
| 20D201K | 20D201KJ | 130 | 170 | 200 ((180~220) | 100 | 340 | 6500 | 4000 | 10000 | 7000 | 95 | 140 | 1.0 | 2000 |
| 20D221K | 20D221KJ | 140 | 180 | 220 ((198~242) | 100 | 360 | 6500 | 4000 | 10000 | 7000 | 100 | 155 | 1.0 | 1800 |
| 20D241K | 20D241KJ | 150 | 200 | 240 ((216~264) | 100 | 395 | 6500 | 4000 | 10000 | 7000 | 108 | 168 | 1.0 | 1650 |
| 20D271K | 20D271KJ | 175 | 225 | 270 ((243~297) | 100 | 455 | 6500 | 4000 | 10000 | 7000 | 127 | 190 | 1.0 | 1500 |
| 20D301K | 20D301KJ | 190 | 250 | 300(270~330) | 100 | 500 | 6500 | 4000 | 10000 | 7000 | 136 | 210 | 1.0 | 1300 |
| 20D331K | 20D331KJ | 210 | 275 | 330(297~363) | 100 | 550 | 6500 | 4000 | 10000 | 7000 | 150 | 228 | 1.0 | 1200 |
| 20D361K | 20D361KJ | 230 | 300 | 360 ((324~396) | 100 | 595 | 6500 | 4000 | 10000 | 7000 | 163 | 255 | 1.0 | 1100 |
| 20D391K | 20D391KJ | 250 | 320 | 390 ((351~429) | 100 | 650 | 6500 | 4000 | 10000 | 7000 | 180 | 275 | 1.0 | 1000 |
| 20D431K | 20D431KJ | 275 | 350 | 430 ((387~473 | 100 | 710 | 6500 | 4000 | 10000 | 7000 | 190 | 305 | 1.0 | 930 |
| 20D471K | 20D471KJ | 300 | 385 | 470 ((423~517) | 100 | 775 | 6500 | 4000 | 10000 | 7000 | 220 | 350 | 1.0 | 850 |
| 20D511K | 20D511KJ | 320 | 415 | 510 ((459~561) | 100 | 845 | 6500 | 4000 | 10000 | 7000 | 220 | 360 | 1.0 | 780 |
| 20D561K | 20D561KJ | 350 | 460 | 560 ((504~616) | 100 | 925 | 6500 | 4000 | 10000 | 7000 | 220 | 380 | 1.0 | 710 |
| 20D621K | 20D621KJ | 385 | 505 | 620 ((558~682) | 100 | 1025 | 6500 | 4000 | 10000 | 7000 | 220 | 390 | 1.0 | 650 |
| 20D681K | 20D681KJ | 420 | 560 | 680 ((612~748) | 100 | 1120 | 6500 | 4000 | 10000 | 7000 | 230 | 400 | 1.0 | 600 |
| 20D751K | 20D751KJ | 460 | 615 | 750 ((675~825) | 100 | 1240 | 6500 | 4000 | 10000 | 7000 | 255 | 420 | 1.0 | 530 |
| 20D781K | 20D781KJ | 485 | 640 | 780 ((702~858) | 100 | 1290 | 6500 | 4000 | 10000 | 7000 | 265 | 440 | 1.0 | 510 |
| 20D821K | 20D821KJ | 510 | 670 | 820 ((738~902) | 100 | 1355 | 6500 | 4000 | 10000 | 7000 | 282 | 460 | 1.0 | 500 |
| 20D911K | 20D911KJ | 550 | 745 | 910 ((819~1001) | 100 | 1500 | 6500 | 4000 | 10000 | 7000 | 310 | 510 | 1.0 | 440 |
| 20D102K | 20D102KJ | 625 | 825 | 1000 ((900~1100) | 100 | 1650 | 6500 | 4000 | 10000 | 7000 | 342 | 565 | 1.0 | 400 |
| 20D112K | 20D112KJ | 680 | 895 | 1100 ((990~1210) | 100 | 1814 | 6500 | 4000 | 10000 | 7000 | 383 | 620 | 1.0 | 460 |
| 20D122K | 20D122KJ | 750 | 990 | 1200 ((1080~1320) | 100 | 1980 | 6500 | 4000 | 10000 | 7000 | 408 | 660 | 1.0 | 320 |
| 20D152K | 20D152KJ | 900 | 1200 | 1500 ((1350~1650) | 100 | 2475 | 6500 | 4000 | 10000 | 7000 | 420 | 660 | 1.0 | 260 |
| 20D162K | 20D162KJ | 1000 | 1280 | 1600 ((1440~1760) | 100 | 2640 | 6500 | 4000 | 10000 | 7000 | 606 | 660 | 1.0 | 320 |
| 20D182K | 20D182KJ | 1000 | 1465 | 1800 ((1620~1980) | 100 | 2970 | 6500 | 4000 | 10000 | 7000 | 625 | 660 | 1.0 | 320 |

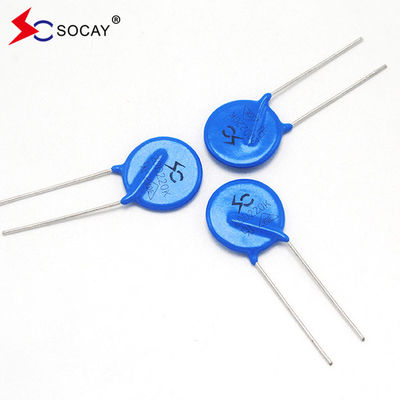

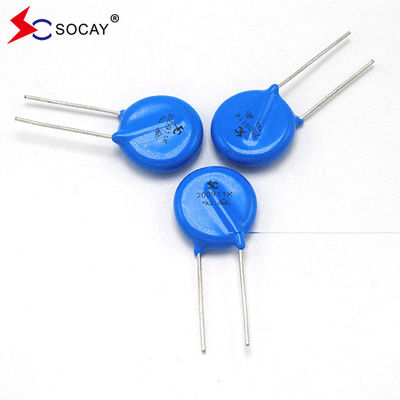

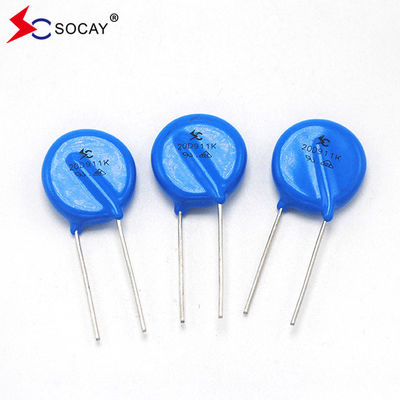

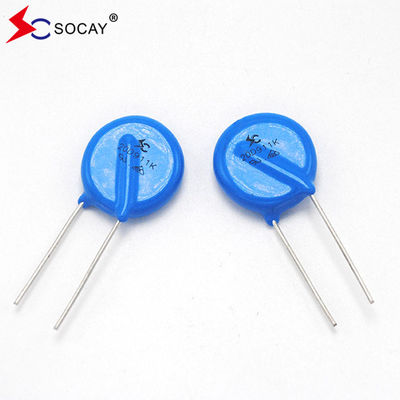

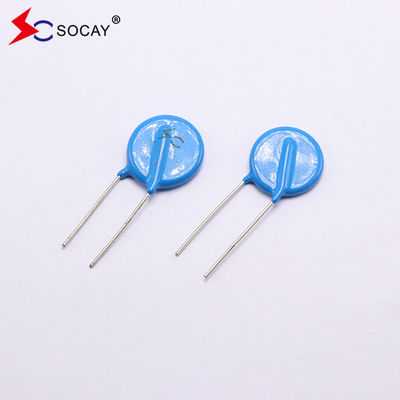

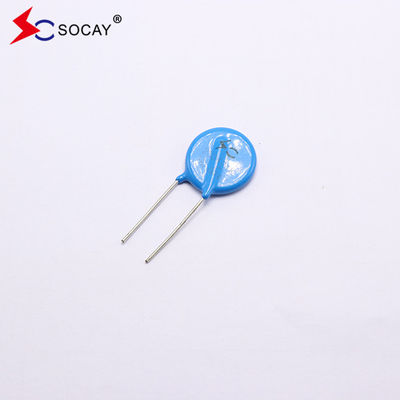

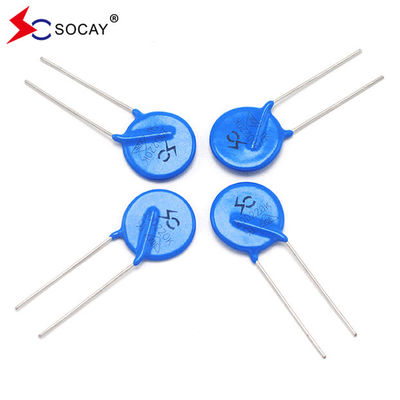

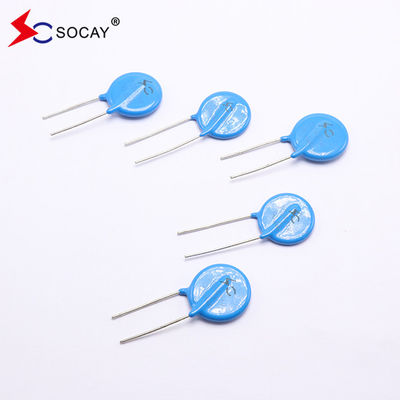

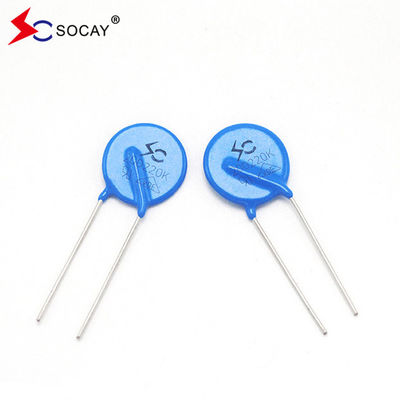

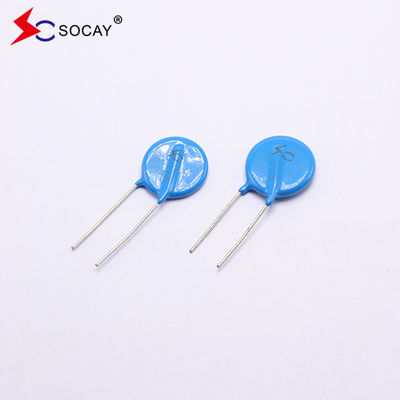

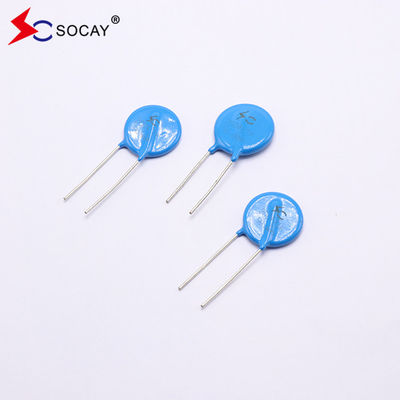

2.फोटो शो
विशेषताएं:
|
u 18V से 1800V तक व्यापक कार्यरत वोल्टेज (V1mA) u अस्थायी ओवर-वोल्टेज पर तेजी से प्रतिक्रिया u बड़ी अवशोषित क्षणिक ऊर्जा क्षमता u कम क्लैंपिंग अनुपात और कोई अनुवर्ती धारा नहीं u MSL स्तर 1 को पूरा करता है, प्रति J-STD-020 |
| सामग्री | कोई रेडियोधर्मी पदार्थ नहीं |
| परिचालन तापमान | -40°C ~ +85°C |
| भंडारण तापमान | -55°C ~ +125°C |
| शरीर | निकेल लेपित |
| लीड्स | टिन लेपित |
| बिना सीसा वाले उपकरण | निकेल लेपित |
| भाग संख्या | मात्रा | पैकेजिंग विकल्प | पैकेजिंग विनिर्देश |
| 20DXXXXX | 250 | प्लास्टिक बैग | थोक पैक |
