स्मार्ट इलेक्ट्रॉनिक्स~वारिस्टर्स 10D471K 10D-471K वारिस्टर्स 10D391K 07D220K 14D391K
डाटाशीट:10D श्रृंखला_v2306.1.pdf
| प्रकार संख्या | अधिकतम अनुमत वोल्टेज | वारिस्टोर वोल्टेज |
अधिकतम क्लैंपिंग वोल्टेज |
प्रतिरोधक उछाल वर्तमान |
अधिकतम ऊर्जा (10/1000μs) |
रेटेड शक्ति |
टीypical Capacitance (रेफरेंस) | |||||||
| मानक | ऊंची लहर | वीएसी(V) | वीडीसी(V) |
V1mA (V) |
मैंपी(A) | वीसी(V) |
I ((A) मानक |
I ((A) ऊंची लहर |
(J) मानक |
(J) ऊंची लहर |
(डब्ल्यू) | @1KHZ (पीएफ) | ||
| 1 बार | दो बार | 1 बार | दो बार | |||||||||||
| 10D180K | 10D180KJ | 11 | 14 | 18 ((15~21.6) | 5 | 36 | 500 | 250 | 2000 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
| 10D220K | 10D220KJ | 14 | 18 | 22 ((19.5~26) | 5 | 43 | 500 | 250 | 2000 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
| 10D270K | 10D270KJ | 17 | 22 | 27 ((24~30) | 5 | 53 | 500 | 250 | 2000 | 1000 | 3.0 | 6.0 | 0.05 | 3700 |
| 10D330K | 10D330KJ | 20 | 26 | 33 ((29.5~36.5) | 5 | 66 | 500 | 250 | 2000 | 1000 | 4.0 | 7.0 | 0.05 | 3000 |
| 10D390K | 10D390KJ | 25 | 31 | 39 ((35~43) | 5 | 77 | 500 | 250 | 2000 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
| 10D470K | 10D470KJ | 30 | 38 | 47 ((42~54) | 5 | 93 | 500 | 250 | 2000 | 1000 | 5.5 | 11.0 | 0.05 | 2100 |
| 10D560K | 10D560KJ | 35 | 45 | 56 ((50~62) | 5 | 100 | 500 | 250 | 2000 | 1000 | 7.0 | 13.0 | 0.05 | 1800 |
| 10D680K | 10D680KJ | 40 | 56 | 68 ((61~75) | 5 | 135 | 500 | 250 | 2000 | 1000 | 8.2 | 15.0 | 0.05 | 1500 |
| 10D820K | 10D820KJ | 50 | 65 | 82 ((74~90) | 25 | 135 | 2500 | 1250 | 3500 | 2500 | 12.0 | 17.0 | 0.4 | 1200 |
| 10D101K | 10D101KJ | 60 | 85 | 100 ((90~110) | 25 | 165 | 2500 | 1250 | 3500 | 2500 | 15.0 | 18.0 | 0.4 | 1000 |
| 10D121K | 10D121KJ | 75 | 100 | 120 ((108~132) | 25 | 200 | 2500 | 1250 | 3500 | 2500 | 18.0 | 21.0 | 0.4 | 830 |
| 10D151K | 10D151KJ | 95 | 125 | 150 ((135~165) | 25 | 250 | 2500 | 1250 | 3500 | 2500 | 22.0 | 25.0 | 0.4 | 670 |
| 10D181K | 10D181KJ | 115 | 150 | 180 ((162~198) | 25 | 300 | 2500 | 1250 | 3500 | 2500 | 27.0 | 30.0 | 0.4 | 560 |
| 10D201K | 10D201KJ | 130 | 170 | 200 ((185~225) | 25 | 340 | 2500 | 1250 | 3500 | 2500 | 30.0 | 35.0 | 0.4 | 500 |
| 10D221K | 10D221KJ | 140 | 180 | 220 ((198~242) | 25 | 360 | 2500 | 1250 | 3500 | 2500 | 32.0 | 39.0 | 0.4 | 450 |
| 10D241K | 10D241KJ | 150 | 200 | 240 ((216~264) | 25 | 395 | 2500 | 1250 | 3500 | 2500 | 35.0 | 42.0 | 0.4 | 420 |
| 10D271K | 10D271KJ | 175 | 225 | 270 ((243~297) | 25 | 455 | 2500 | 1250 | 3500 | 2500 | 40.0 | 49.0 | 0.4 | 370 |
| 10D301K | 10D301KJ | 190 | 250 | 300(270~330) | 25 | 500 | 2500 | 1250 | 3500 | 2500 | 40.0 | 54.0 | 0.4 | 330 |
| 10D331K | 10D331KJ | 210 | 275 | 330(297~363) | 25 | 550 | 2500 | 1250 | 3500 | 2500 | 40.0 | 58.0 | 0.4 | 300 |
| 10D361K | 10D361KJ | 230 | 300 | 360 ((324~396) | 25 | 595 | 2500 | 1250 | 3500 | 2500 | 43.0 | 65.0 | 0.4 | 280 |
| 10D391K | 10D391KJ | 250 | 320 | 390 ((351~429) | 25 | 650 | 2500 | 1250 | 3500 | 2500 | 47.0 | 70.0 | 0.4 | 260 |
| 10D431K | 10D431KJ | 275 | 350 | 430 ((387~473 | 25 | 710 | 2500 | 1250 | 3500 | 2500 | 60.0 | 80.0 | 0.4 | 230 |
| 10D471K | 10D471KJ | 300 | 385 | 470 ((423~517) | 25 | 775 | 2500 | 1250 | 3500 | 2500 | 65.0 | 85.0 | 0.4 | 210 |
| 10D511K | 10D511KJ | 320 | 415 | 510 ((459~561) | 25 | 845 | 2500 | 1250 | 3500 | 2500 | 70.0 | 90.0 | 0.4 | 200 |
| 10D561K | 10D561KJ | 350 | 460 | 560 ((504~616) | 25 | 925 | 2500 | 1250 | 3500 | 2500 | 70.0 | 92.0 | 0.4 | 180 |
| 10D621K | 10D621KJ | 385 | 505 | 620 ((558~682) | 25 | 1025 | 2500 | 1250 | 3500 | 2500 | 70.0 | 95.0 | 0.4 | 160 |
| 10D681K | 10D681KJ | 420 | 560 | 680 ((612~748) | 25 | 1120 | 2500 | 1250 | 3500 | 2500 | 70.0 | 98.0 | 0.4 | 150 |
| 10D751K | 10D751KJ | 460 | 615 | 750 ((675~825) | 25 | 1240 | 2500 | 1250 | 3500 | 2500 | 70.0 | 100.0 | 0.4 | 130 |
| 10D781K | 10D781KJ | 485 | 640 | 780 ((702~858) | 25 | 1290 | 2500 | 1250 | 3500 | 2500 | 80.0 | 105.0 | 0.4 | 130 |
| 10D821K | 10D821KJ | 510 | 670 | 820 ((738~902) | 25 | 1355 | 2500 | 1250 | 3500 | 2500 | 85.0 | 110.0 | 0.4 | 120 |
| 10D911K | 10D911KJ | 550 | 745 | 910 ((819~1001) | 25 | 1500 | 2500 | 1250 | 3500 | 2500 | 93.0 | 130.0 | 0.4 | 110 |
| 10D102K | 10D102KJ | 625 | 825 | 1000 ((900~1100) | 25 | 1650 | 2500 | 1250 | 3500 | 2500 | 102.0 | 140.0 | 0.4 | 100 |
| 10D112K | 10D112KJ | 680 | 895 | 1100 ((990~1210) | 25 | 1814 | 2500 | 1250 | 3500 | 2500 | 115.0 | 155.0 | 0.4 | 90 |
विवरण:

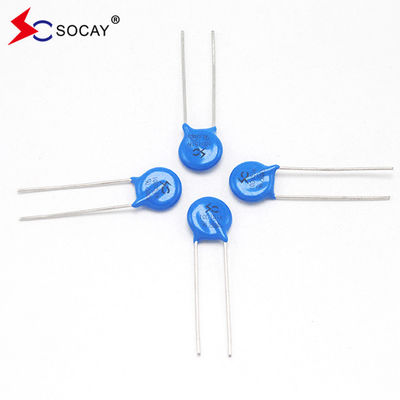

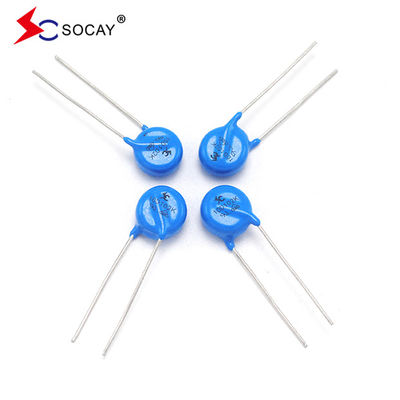

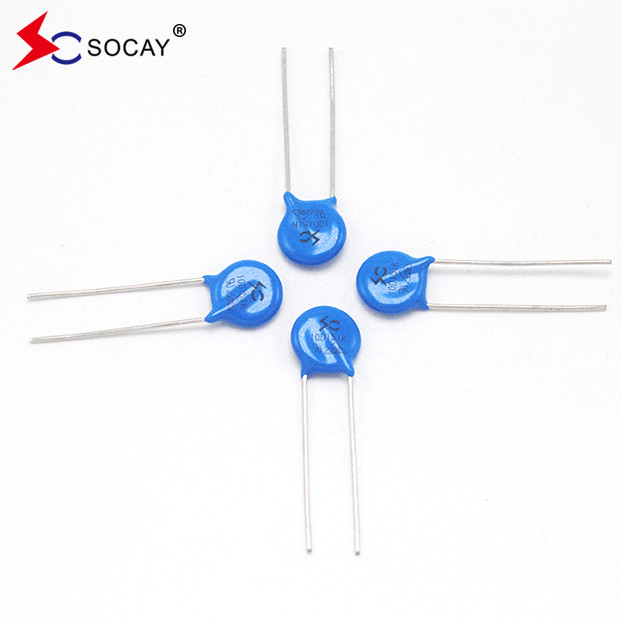

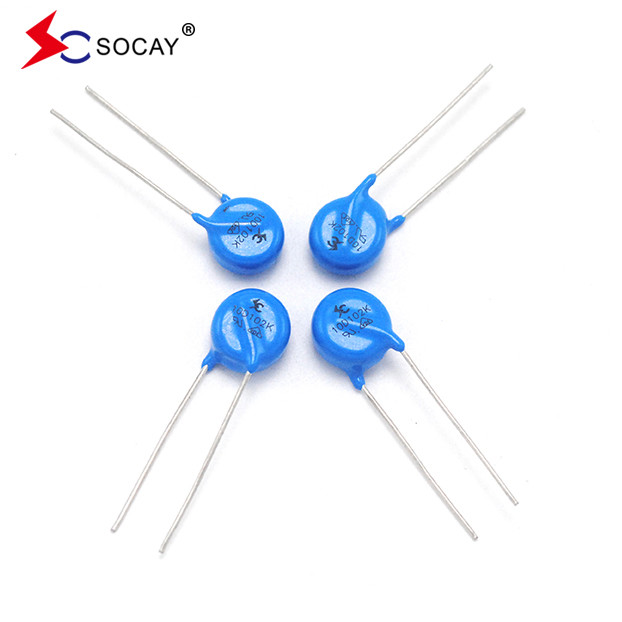

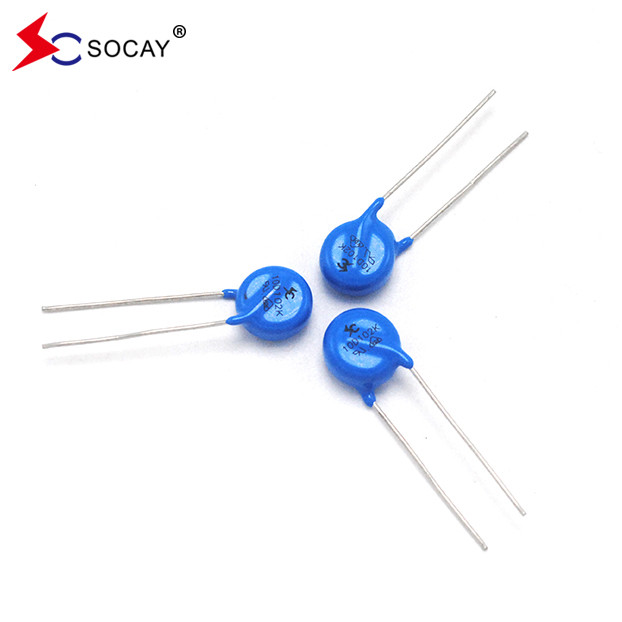

10 डी श्रृंखला रेडियल लीड वेरिस्टर्स कम डीसी वोल्टेज अनुप्रयोगों के लिए एक आदर्श सर्किट सुरक्षा समाधान प्रदान करते हैं, जो इस तरह के छोटे डिस्क में पहले से कहीं अधिक अधिभार रेटिंग प्रदान करते हैं।
अधिकतम पीक सर्ज करंट रेटिंग 3.5KA (8/20 μs पल्स) तक पहुंच सकती है, जिसमें अप्रत्यक्ष बिजली के झटके के हस्तक्षेप सहित उच्च पीक सर्ज के खिलाफ सुरक्षा शामिल है,बिजली स्रोत से अस्थायी और असामान्य तेजी से अस्थायी को स्विच करने की प्रणाली.
वेरिस्टोर के बुनियादी मापदंड मुख्य रूप से निम्नलिखित 12 वस्तुओं से बने होते हैं:
1. नाममात्र वैरिस्टोर वोल्टेज (वी): वेरिस्टोर के माध्यम से वोल्टेज मान को संदर्भित करता है जब निर्दिष्ट अवधि (आमतौर पर 1mA और 400mS से कम अवधि) के एक पल्स धारा गुजरती है।
2वोल्टेज अनुपात: वोल्टेज मूल्य का अनुपात है जब वैरिस्टोर का वर्तमान 1mA होता है और वोल्टेज मूल्य का अनुपात जब वैरिस्टोर का वर्तमान 0.1mA होता है।
3अधिकतम सीमा वोल्टेज (V): वेरिस्टोर के दोनों छोरों पर वोल्टेज का पीक मूल्य अधिकतम पल्स पीक करंट Ip के तहत जो वेरिस्टोर सहन कर सकता है और निर्दिष्ट तरंग रूप।
4अवशिष्ट वोल्टेज अनुपात: जब वैरिस्टोर के माध्यम से गुजरने वाला वर्तमान एक निश्चित मूल्य होता है, तो इसके दोनों छोरों पर उत्पन्न वोल्टेज को इस वर्तमान मूल्य का अवशिष्ट वोल्टेज कहा जाता है।अवशिष्ट वोल्टेज अनुपात अवशिष्ट वोल्टेज और नाममात्र वोल्टेज का अनुपात है.
5प्रवाह क्षमता (केए): प्रवाह क्षमता, जिसे प्रवाह दर भी कहा जाता है, अधिकतम पल्स (पीक) वर्तमान मूल्य को संदर्भित करता है।
6रिसाव वर्तमान (एमए): रिसाव वर्तमान, जिसे प्रतीक्षा वर्तमान भी कहा जाता है, निर्दिष्ट तापमान और अधिकतम डीसी वोल्टेज के तहत वैरिस्टोर के माध्यम से बहने वाले वर्तमान को संदर्भित करता है।
7वोल्टेज तापमान गुणांक: निर्दिष्ट तापमान सीमा (तापमान 20°C ~ 70°C) के भीतर वैरिस्टोर के नाममात्र वोल्टेज के परिवर्तन की दर को संदर्भित करता है, अर्थात,जब वैरिस्टोर के माध्यम से वर्तमान स्थिर रहता हैवर्तमान तापमान गुणांक:वेरिस्टोर के माध्यम से बहने वाले वर्तमान में सापेक्ष परिवर्तन को संदर्भित करता है जब तापमान 1 °C बदलता है जब वेरिस्टोर के माध्यम से वोल्टेज स्थिर रहता है.
8वोल्टेज गैर-रैखिक गुणांकः एक दिए गए बाहरी वोल्टेज के तहत वैरिस्टोर के गतिशील प्रतिरोध मूल्य के लिए स्थैतिक प्रतिरोध मूल्य के अनुपात को संदर्भित करता है।
9इन्सुलेशन प्रतिरोध: वेरिस्टोर के सीसा के तार (पिन) और प्रतिरोध की इन्सुलेशन सतह के बीच के प्रतिरोध मूल्य को संदर्भित करता है।
10स्थैतिक क्षमता (पीएफ): वैरिस्टोर की अंतर्निहित क्षमता को संदर्भित करता है।
11नाममात्र शक्तिः अधिकतम शक्ति जब वैरिस्टोर वोल्टेज 1000 घंटे के लिए 85°C के विशिष्ट परिवेश तापमान पर काम करने के बाद 10% से कम बदलता है।
12अधिकतम आवेग धारा (8/20us): एक या दो बार (प्रत्येक बार 5 मिनट के अंतराल के साथ) विशिष्ट आवेग धारा (8/20us तरंग रूप) के साथ वारिस्टोर को प्रभावित करें।ताकि वैरिस्टोर वोल्टेज में परिवर्तन अभी भी 10% अधिकतम घुसपैठ धारा के भीतर है.
अनुप्रयोग:
|
u ट्रांजिस्टर, डायोड, आईसी, थाइरिस्टोर या ट्रायाक सेमीकंडक्टर सुरक्षा उपभोक्ता इलेक्ट्रॉनिक्स में अधिभार संरक्षण u औद्योगिक इलेक्ट्रॉनिक्स में वृद्धि सुरक्षा u इलेक्ट्रॉनिक घरेलू उपकरणों, गैस और पेट्रोलियम उपकरणों में वृद्धि सुरक्षा रिले और इलेक्ट्रोमैग्नेटिक वाल्व के झटका अवशोषण |
| सामग्री | कोई रेडियोधर्मी पदार्थ नहीं |
| परिचालन तापमान | -40°C ~ +85°C |
| भंडारण तापमान | -55°C ~ +125°C |
| शरीर | निकेल लेपित |
| लीड्स | टिन लेपित |
| बिना सीसा वाले उपकरण | निकेल लेपित |
| भाग संख्या | मात्रा | पैकेजिंग विकल्प | पैकेजिंग विनिर्देश |
| 10DXXXXX | 500 | प्लास्टिक की थैली | थोक पैक |
