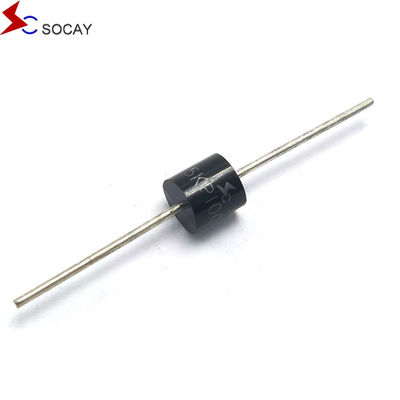

SOCAY 5KP सीरीज 5000W TVS डायोड थ्रू होल TVS डायोड एक्सियल लीड ट्रांजिट वोल्टेज सप्रेसर
डाटाशीट:5KP.pdf
संक्षिप्त परिचय:
5KP श्रृंखला को संवेदनशील इलेक्ट्रॉनिक उपकरणों को बिजली और अन्य क्षणिक वोल्टेज घटनाओं के कारण होने वाले क्षणिक वोल्टेज से बचाने के लिए डिज़ाइन किया गया है जो स्वयं उपकरण को नुकसान पहुंचा सकते हैं।
| भाग संख्या |
पीछे की ओर स्टैंड-ऑफ वोल्टेज Vआरविश्वकप (V) |
विखंडन वोल्टेजवीBR (V) @Iटी |
परीक्षण वर्तमान मैंटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेज वीसी (V) @Iपीपी |
अधिकतम चोटी धड़कन वर्तमान मैंपीपी(A) |
अधिकतम पीछे की ओर रिसावमैंआर (μए) @Vआरडब्ल्यूएम |
||
| यूनिट | दो | MIN | अधिकतम | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
| 5KP16A | 5KP16CA | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 192.31 | 5 |
| 5KP17A | 5KP17CA | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 181.16 | 5 |
| 5KP18A | 5KP18CA | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 171.23 |
5 |
| 5KP19A | 5KP19CA | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 162.44 | 5 |
| 5KP20A | 5KP20CA | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 154.32 | 5 |
| 5KP22A | 5KP22CA | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 140.85 | 5 |
| 5KP24A | 5KP24CA | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 128.53 | 5 |
| 5KP26A | 5KP26CA | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 118.76 | 5 |
| 5KP28A | 5KP28CA | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 110.13 | 5 |
| 5KP30A | 5KP30CA | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 103.31 | 5 |
विशेषताएंः
|
पी600 पैकेज में ग्लास निष्क्रिय चिप जंक्शन u कम रिसाव u एक-दिशात्मक और द्वि-दिशात्मक u उत्कृष्ट क्लैंपिंग क्षमता u तेजी से प्रतिक्रिया और प्रतिक्रिया u RoHS के अनुरूप और हेलोजन मुक्त u 12V से ऊपर 5μA से कम का विशिष्ट IR. u मैट टिन लीड मुक्त u 5000W 10 × 1000μs तरंग रूप के साथ पीक शक्ति कर्तव्य चक्रः 0.01% u तेजी से प्रतिक्रिया समय: 0 वोल्ट से VBR मिनट तक आमतौर पर 1.0 पीएस से कम। |
उपयोगः
टीवीएस उपकरण औद्योगिक, कंप्यूटर, दूरसंचार और उपभोक्ता इलेक्ट्रॉनिक्स अनुप्रयोगों में आई/ओ इंटरफेस, वीसीसी बसों और अन्य संवेदनशील सर्किटों की सुरक्षा के लिए आदर्श हैं।
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| 10/1000μs तरंग रूप के साथ पीक पल्स पावर डिसिपेशन (चित्र 1) (नोट 1), (नोट 2) | पीपीपीएम | 5000 | वाट |
| 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| टी पर अनंत हीट सिंक पर पावर डिस्पैशनL=75°C | पीM(AV) | 8.0 | वाट |
| पीक फॉरवर्ड वेज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 500 | एम्पीयर |
| केवल एक दिशा के लिए 25A पर अधिकतम तत्काल आगे का वोल्टेज (नोट 4) | टीF | 3.5/5.0 | वोल्टेज |
| ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा। | टीJ, टीएसटीजी | -55 से +150 | °C |
नोट्स:
1गैर दोहराए जाने वाले वर्तमान पल्स, चित्र 3 के अनुसार और चित्र 2 के अनुसार TA = 25°C से ऊपर गिराया गया।
2. प्रत्येक टर्मिनल के लिए 5.0 मिमी x 5.0 मिमी (0.03 मिमी मोटी) तांबे के पैड पर माउंट किया गया।
3. 8.3ms एकल आधा साइन-वेव, या समकक्ष वर्ग तरंग, ड्यूटी चक्र = अधिकतम 4 पल्स प्रति मिनट.
4वीबीआर < 200 वी के लिए वीएफ < 3.5 वी और वीबीआर > 201 वी के लिए वीएफ < 6.5 वी।
|
