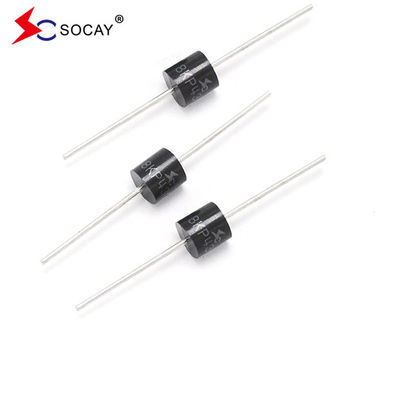

SOCAY 5000W 5KP श्रृंखला TVS डायोड सर्किट सुरक्षा के लिए अक्षीय सीसा अस्थायी वोल्टेज दमन
डाटाशीट:5KP.pdf
5KP78A 5KP78CA संक्षिप्त परिचय:
The 5KP series is designed for the protection of sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can be harmful to the equipment itself.
| भाग संख्या |
पीछे की ओर स्टैंड-ऑफ वोल्टेज Vआरविश्वकप (V) |
विखंडन वोल्टेजवीBR (V) @Iटी |
परीक्षण वर्तमान मैंटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेज वीसी (V) @Iपीपी |
अधिकतम चोटी धड़कन वर्तमान मैंपीपी(A) |
अधिकतम पीछे की ओर रिसावमैंआर (μए) @Vआरडब्ल्यूएम |
||
| यूनिट | दो | MIN | अधिकतम | |||||
| 5KP5.0A | 5KP5.0CA | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 543.48 | 800 |
| 5KP6.0A | 5KP6.0CA | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 485.44 | 800 |
| 5KP6.5A | 5KP6.5CA | 6.5 | 7.22 | 7.89 | 10 | 11.2 | 446.43 | 500 |
| 5KP7.0A | 5KP7.0CA | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 416.67 | 200 |
| 5KP7.5A | 5KP7.5CA | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 416.67 | 200 |
| 5KP8.0A | 5KP8.0CA | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 367.65 | 50 |
| 5KP8.5A | 5KP8.5ACA | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 347.22 | 20 |
| 5KP9.0A | 5KP9.0CA | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 324.68 | 10 |
| 5KP10A | 5KP10CA | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 294.12 | 5 |
| 5KP11A | 5KP11CA | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 274.73 | 5 |
| 5KP12A | 5KP12CA | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 251.26 | 5 |
| 5KP13A | 5KP13CA | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 232.56 | 5 |
| 5KP14A | 5KP14CA | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 215.52 | 5 |
| 5KP15A | 5KP15CA | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 204.92 | 5 |
| 5KP16A | 5KP16CA | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 192.31 | 5 |
| 5KP17A | 5KP17CA | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 181.16 | 5 |
| 5KP18A | 5KP18CA | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 171.23 |
5 |
| 5KP19A | 5KP19CA | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 162.44 | 5 |
| 5KP20A | 5KP20CA | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 154.32 | 5 |
| 5KP22A | 5KP22CA | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 140.85 | 5 |
| 5KP24A | 5KP24CA | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 128.53 | 5 |
| 5KP26A | 5KP26CA | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 118.76 | 5 |
| 5KP28A | 5KP28CA | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 110.13 | 5 |
| 5KP30A | 5KP30CA | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 103.31 | 5 |
| 5KP33A | 5KP33CA | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 93.81 | 5 |
| 5KP36A | 5KP36CA | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 86.06 | 5 |
| 5KP40A | 5KP40CA | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 77.52 | 5 |
| 5KP43A | 5KP43CA | 43.0 |
47.80 |
52.80 | 1 | 69.4 | 72.05 | 5 |
| 5KP45A | 5KP45CA | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 68.78 | 5 |
| 5KP48A | 5KP48CA | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 64.60 | 5 |
| 5KP51A | 5KP51CA | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 60.68 | 5 |
| 5KP54A | 5KP54CA | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 57.41 | 5 |
| 5KP58A | 5KP58CA | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 53.42 | 5 |
| 5KP60A | 5KP60CA | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 51.65 | 5 |
| 5KP64A | 5KP64CA | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 48.54 | 5 |
| 5KP70A | 5KP70CA | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 44.25 | 5 |
| 5KP75A | 5KP75CA | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 41.32 | 5 |
| 5KP78A | 5KP78CA | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 39.68 | 5 |
| 5KP80A | 5KP80CA | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 38.58 | 5 |
| 5KP85A | 5KP85CA | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 36.50 | 5 |
5KP78A 5KP78CA विशेषताएंः
|
u कम रिसाव u एक-दिशात्मक और द्वि-दिशात्मक u उत्कृष्ट क्लैंपिंग क्षमता u त्वरित प्रतिक्रिया और प्रतिक्रिया u RoHS के अनुरूप और हेलोजन मुक्त u 12V से ऊपर 5μA से कम का विशिष्ट IR. u मैट टिन लीड मुक्त u पी६०० पैक ग्लास-पेसिवेटेड चिप नोड्स u उच्च तापमान पट्टाः 260°C/40 सेकंड क्लैंप पर u 5000W 10 × 1000μs तरंग रूप के साथ पीक शक्ति कर्तव्य चक्रः 0.01% u विशिष्ट अधिकतम तापमान गुणांक ΔVBR = 0.1% ×VBR@25°C× ΔT u तेजी से प्रतिक्रिया समय: 0 वोल्ट से VBR मिनट तक आमतौर पर 1.0 पीएस से कम। |
5KP78A 5KP78CAआवेदनः
टीवीएस उपकरण औद्योगिक, कंप्यूटर, दूरसंचार और उपभोक्ता इलेक्ट्रॉनिक्स अनुप्रयोगों में आई/ओ इंटरफेस, वीसीसी बसों और अन्य संवेदनशील सर्किटों की सुरक्षा के लिए आदर्श हैं।
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| 10/1000μs तरंग रूप के साथ पीक पल्स पावर डिसिपेशन (चित्र 1) (नोट 1), (नोट 2) | पीपीपीएम | 5000 | वाट |
| 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| टी पर अनंत हीट सिंक पर पावर डिस्पैशनL=75°C | पीM(AV) | 8.0 | वाट |
| पीक फॉरवर्ड वेज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 500 | एम्पीयर |
| केवल एक दिशा के लिए 25A पर अधिकतम तत्काल आगे का वोल्टेज (नोट 4) | टीF | 3.5/5.0 | वोल्टेज |
| ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा। | टीJ, टीएसटीजी | -55 से +150 | °C |
नोट्स:
1नॉन-रिपीटिटिव करंट पल्स, चित्र 3 के अनुसार और चित्र 2 के अनुसार टीए = 25°C से ऊपर गिराया गया।
2प्रत्येक टर्मिनल पर 5.0 मिमी x 5.0 मिमी (0.03 मिमी मोटी) तांबे के पैड पर लगाया जाता है।
3. 8.3ms एकल अर्ध-सिनोसाइडल या समकक्ष वर्ग तरंग, कार्य चक्र = अधिकतम 4 धड़कनें/मिनट.
4VBR < 200V के लिए VF < 3.5V और VBR > 201V के लिए VF < 6.5V।
|
