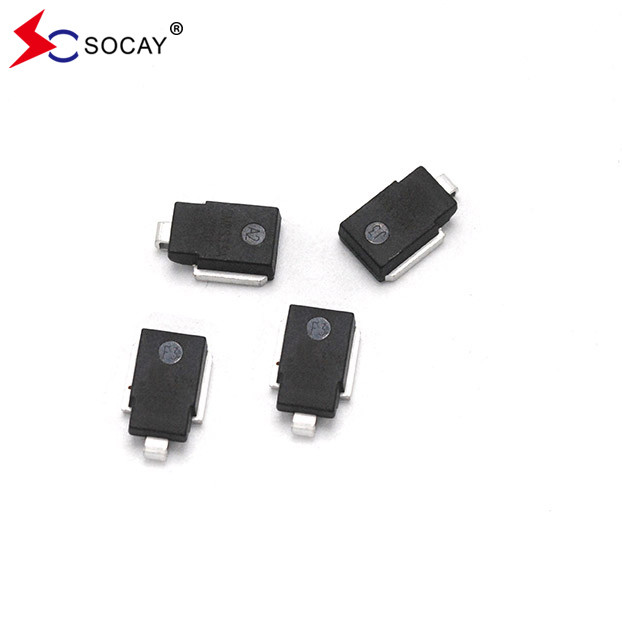

6600W TVS द्विदिशात्मक TVS SM8S30CAG क्षणिक वोल्टेज डिप्रेसर
डाटाशीट:SM8SXXG श्रृंखला_v2309.1.pdf
विवरण:
SM8S श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन किया गया है
कार्य मानक
सर्किट के समानांतर कनेक्ट किया जाता है, जब डिवाइस निष्क्रिय होता है, तो प्रतिरोध मूल्य उच्च होता है और सर्किट पर बहुत कम या कोई प्रभाव नहीं होने वाले एक खुले सर्किट के रूप में माना जा सकता है।जब कोई असामान्य धड़कन हो, प्रतिरोध मूल्य तुरंत गिर जाता है और वर्तमान क्षणिक रूप से जारी किया जाता है। जब असामान्य उच्च वोल्टेज गायब हो जाता है, तो यह अपनी उच्च प्रतिरोध स्थिति में लौटता है और सर्किट सामान्य रूप से काम करता है।
| भाग संख्या | कामकाजी चोटी पीछे की ओर वोल्टेज Vआरडब्ल्यूएम (V) | विखंडन वोल्टेज वीBR (V) | परीक्षण करंट मैंटी (एमए) | अधिकतम रिवर्स लीक मैंआर @वीआरडब्ल्यूएम (μA) | अधिकतम मैंआर@वीआरडब्ल्यूएमटीJ=175°C (μA) | अधिकतम उल्टाउछालवर्तमान मैंपीपी(A)① | अधिकतम क्लैंपिंग वोल्टेज वीसी @मैंपीपी (V) | ||
| यूनिट | दो | एममें. | एमकुल्हाड़ी. | ||||||
| SM8S30AG | SM8S30CAG | 30.0 | 33.3 | 36.8 | 5.0 | 10 | 150 | 136 | 48.4 |
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
| SM8S36AG | SM8S36CAG | 36.0 | 40.0 | 44.2 | 5.0 | 10 | 150 | 114 | 58.1 |
| SM8S40AG | SM8S40CAG | 40.0 | 44.4 | 49.1 | 5.0 | 10 | 150 | 102 | 64.5 |
| SM8S43AG | SM8S43CAG | 43.0 | 47.8 | 52.8 | 5.0 | 10 | 150 | 95.1 | 69.4 |
| SM8S45AG | SM8S45CAG | 45.0 | 50.0 | 55.3 | 5.0 | 10 | 150 | 90.8 | 72.7 |
| SM8S48AG | SM8S48CAG | 48.0 | 53.3 | 58.9 | 5.0 | 10 | 150 | 85.3 | 77.4 |
| SM8S51AG | SM8S51CAG | 51.0 | 56.7 | 62.7 | 5.0 | 10 | 150 | 80.1 | 82.4 |
| SM8S54AG | SM8S54CAG | 54.0 | 60.0 | 66.3 | 5.0 | 10 | 150 | 75.8 | 87.1 |
| SM8S58AG | SM8S58CAG | 58.0 | 64.4 | 71.2 | 5.0 | 10 | 150 | 70.5 | 93.6 |
| SM8S60AG | SM8S60CAG | 60.0 | 66.7 | 73.7 | 5.0 | 10 | 150 | 68.2 | 96.8 |
| SM8S64AG | SM8S64CAG | 64.0 | 71.1 | 78.6 | 5.0 | 10 | 150 | 64.1 | 103.0 |
| SM8S70AG | SM8S70CAG | 70.0 | 77.8 | 86.0 | 5.0 | 10 | 150 | 58.4 | 113.0 |
| SM8S75AG | SM8S75CAG | 75.0 | 83.3 | 92.1 | 5.0 | 10 | 150 | 54.5 | 121.0 |
| SM8S78AG | SM8S78CAG | 78.0 | 86.7 | 95.8 | 5.0 | 10 | 150 | 52.4 | 126.0 |
| SM8S85AG | SM8S85CAG | 85.0 | 94.4 | 104.0 | 5.0 | 10 | 150 | 48.2 | 137.0 |
नोट्स: | |||||||||
SOCAY SM8S अस्थायी दमन डायोड आवेदनः
यातायात रिकॉर्डर
ADAS उन्नत चालक सहायता प्रणाली
OBD वाहन निदान प्रणाली
डीएमएस चालक की स्थिति निगरानी विभाग
कार एलईडी
सिगरेट की लाइटर
कार ऑडियो
