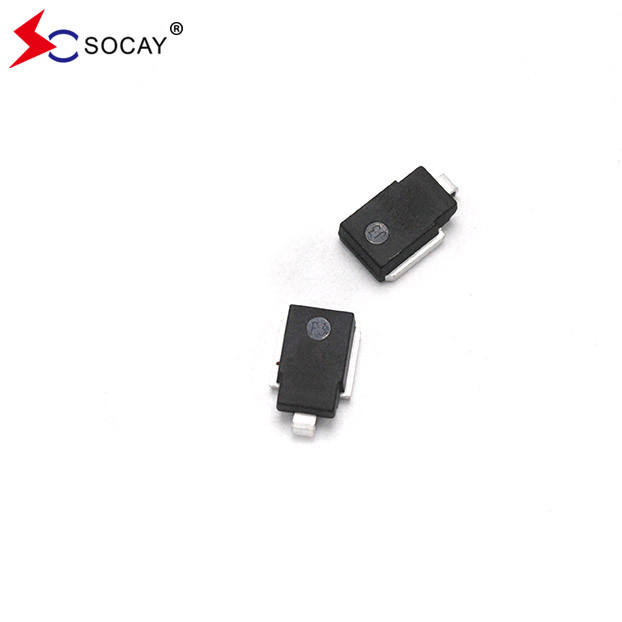

दो-दिशात्मक TVS SM8S28CAG अस्थायी वोल्टेज डिप्रेसर, कम रिसाव वर्तमान
डाटाशीट:SM8SXXG श्रृंखला_v2309.1.pdf
विवरण:
TVS ट्यूबों का व्यापक रूप से अर्धचालकों और संवेदनशील उपकरणों की सुरक्षा के लिए उपयोग किया जाता है, आमतौर पर डायोड सुरक्षा के लिए।उच्च क्षणिक पल्स दमन शक्ति और कम क्लैंपिंग वोल्टेज
सामग्री
अर्धचालक सामग्री, मर, राल पैकेज
कार्य
यह ऑटोमोटिव सर्किट सुरक्षा के लिए उपयोग किया जाता है
| भाग संख्या |
कामकाजी चोटी पीछे की ओर वोल्टेज Vआरडब्ल्यूएम (V) |
विखंडन वोल्टेज वीBR (V) |
परीक्षण करंट मैंटी (एमए) |
अधिकतम रिवर्स लीक मैंआर @वीआरडब्ल्यूएम (μA) |
अधिकतम मैंआर@वीआरडब्ल्यूएमटीJ=175°C (μA) |
अधिकतम उल्टाउछालवर्तमान मैंपीपी(A)① |
अधिकतम क्लैंपिंग वोल्टेज वीसी @मैंपीपी (V) |
||
| यूनिट | दो | एममें. | एमकुल्हाड़ी. | ||||||
| SM8S28AG | SM8S28CAG | 28.0 | 31.1 | 34.4 | 5.0 | 10 | 150 | 145 | 45.4 |
|
नोट्स: 1.सर्ज करंट तरंग रूप 10/1000μS तरंग रूप में परिभाषित किया गया है। 2.सभी प्रकारों के लिए अधिकतम VF= I पर 1.8 VF= 100 एक 8.3 एमएस पर मापा एकल आधा साइन-वेव या समकक्ष वर्ग तरंग, कार्य चक्र = प्रति 4 धड़कनों मिनट अधिकतम। |
|||||||||
आवेदनः
यातायात रिकॉर्डर
ADAS उन्नत चालक सहायता प्रणाली
OBD वाहन निदान प्रणाली
डीएमएस चालक की स्थिति निगरानी विभाग
कार एलईडी
सिगरेट की लाइटर
कार ऑडियो
