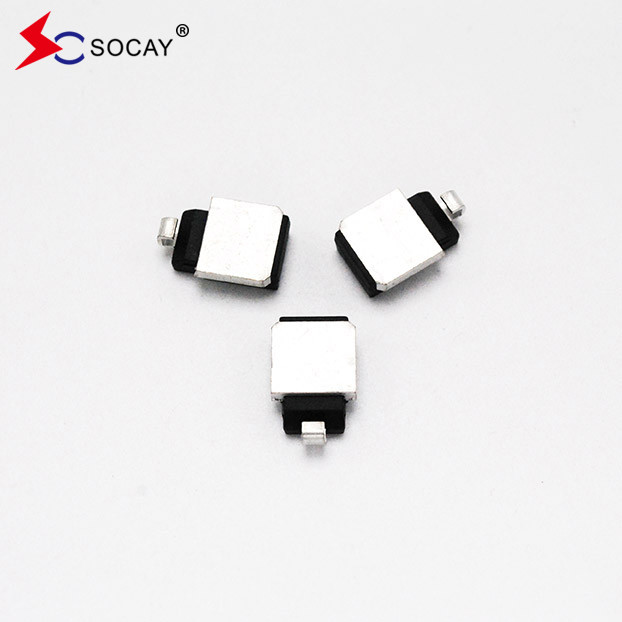

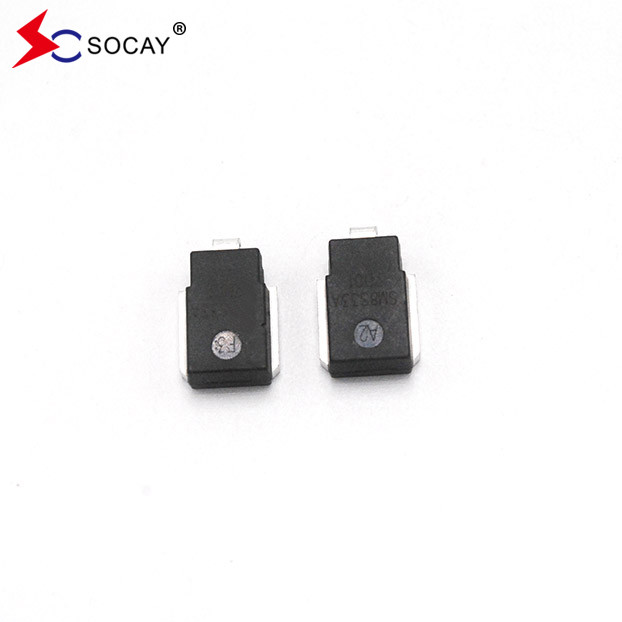

24V SM8S24CAG सर्किट संरक्षण घटक DO-218AB पैकेज ऑटोमोटिव टीवीएस डायोड
डाटाशीट:SM8SXXG श्रृंखला_v2309.1.pdf
विवरण:
SM8S श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं द्वारा प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन की गई है।
| भाग संख्या | कामकाजी चोटी पीछे की ओर वोल्टेज Vआरडब्ल्यूएम (V) | विखंडन वोल्टेज वीBR (V) | परीक्षण करंट मैंटी (एमए) | अधिकतम रिवर्स लीक मैंआर @वीआरडब्ल्यूएम (μA) | अधिकतम मैंआर@वीआरडब्ल्यूएमटीJ=175°C (μA) | अधिकतम उल्टाउछालवर्तमान मैंपीपी(A)① | अधिकतम क्लैंपिंग वोल्टेज वीसी @मैंपीपी (V) | ||
| यूनिट | दो | एममें. | एमकुल्हाड़ी. | ||||||
| SM8S10AG | SM8S10CAG | 10.0 | 11.1 | 12.3 | 5.0 | 15 | 250 | 388 | 17.0 |
| SM8S11AG | SM8S11CAG | 11.0 | 12.2 | 13.5 | 5.0 | 10 | 150 | 363 | 18.2 |
| SM8S12AG | SM8S12CAG | 12.0 | 13.3 | 14.7 | 5.0 | 10 | 150 | 332 | 19.9 |
| SM8S13AG | SM8S13CAG | 13.0 | 14.4 | 15.9 | 5.0 | 10 | 150 | 307 | 21.5 |
| SM8S14AG | SM8S14CAG | 14.0 | 15.6 | 17.2 | 5.0 | 10 | 150 | 284 | 23.2 |
| SM8S15AG | SM8S15CAG | 15.0 | 16.7 | 18.5 | 5.0 | 10 | 150 | 270 | 24.4 |
| SM8S16AG | SM8S16CAG | 16.0 | 17.8 | 19.7 | 5.0 | 10 | 150 | 254 | 26.0 |
| SM8S17AG | SM8S17CAG | 17.0 | 18.9 | 20.9 | 5.0 | 10 | 150 | 239 | 27.6 |
| SM8S18AG | SM8S18CAG | 18.0 | 20.0 | 22.1 | 5.0 | 10 | 150 | 226 | 29.2 |
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
नोट्स: | |||||||||
ऑटोमोबाइल टीवीएस ट्रांजिट सप्रेशन डायोड का अवलोकन
1ऑटोमोबाइल टीवीएस ट्रांजिट सप्रेशन डायोड का व्यापक अनुप्रयोग
कार-ग्रेड टीवीएस डायोड व्यावहारिक अनुप्रयोगों में एक आम सुरक्षा उपकरण हैं। उनका व्यापक रूप से उपयोग किया जाता हैः कार मनोरंजन प्रणाली, रियरवर्सिंग रडार, कार बिजली की आपूर्ति, चोरी विरोधी उपकरण,कार नेविगेटर, ड्राइविंग रिकॉर्डर, कार गर्म सीट कुशन, और कार मालिश सीटें. कुर्सियां, कार एमपी 3 प्लेयर, कार मोटर नियंत्रण प्रणाली.विज्ञान और प्रौद्योगिकी और सूचना प्रौद्योगिकी के तीव्र विकास के साथ, वाहनों पर लगे इलेक्ट्रॉनिक उत्पादों को अधिक से अधिक एकीकृत और मॉड्यूलर हो रहे हैं। वाहनों पर लगे इलेक्ट्रॉनिक उत्पादों के स्थिर और विश्वसनीय संचालन को सुनिश्चित करने के लिए,इलेक्ट्रॉनिक सुरक्षा उपकरणों और निर्माताओं के तकनीकी मापदंडों के लिए अधिक कड़े और मांग वाले आवश्यकताएं प्रस्तुत की जानी चाहिए- आवश्यकता है।
2ऑटोमोबाइल टीवीएस ट्रांजिट सप्रेशन डायोड के लिए पैरामीटर आवश्यकताएं
nS स्तर प्रतिक्रिया गति, कम अवशिष्ट वोल्टेज, कम रिसाव वर्तमान, ISO 7637-2-5A/5B लोड डंप परीक्षण के अनुरूप, उच्च विश्वसनीयता,और मोटर वाहन एईसी-क्यू 101 इलेक्ट्रॉनिक उपकरण आवश्यकताओं के अनुरूप.
3. निर्माता प्रणाली प्रमाणन आवश्यकताएं
ऑटोमोबाइल से गुजर गयाउद्योग IATF16949 प्रणाली प्रमाणन
विशेषताएं:
अनुकूलित ग्लास निष्क्रिय चिप।
टीJ=175°C क्षमता उच्च विश्वसनीयता और ऑटोमोटिव आवश्यकता के लिए उपयुक्त है।
6600W पीक पल्स पावर क्षमता 10/1000μs तरंग रूप के साथ, दोहराव दर (कार्य चक्र): 0.01 %।
ISO7637-2 5a/5b और ISO 16750 लोड डंप परीक्षण (परीक्षण की स्थिति के अनुसार भिन्न) को पूरा करें।
AEC-Q101 योग्यता को पूरा करें।
कम लीक करंट।
कम अग्रिम वोल्टेज गिरावट।
उत्कृष्ट क्लैंपिंग क्षमता।
बहुत तेज़ प्रतिक्रिया समय।
RoHS अनुपालन.
आवेदनः
ऑटोमोटिव सुरक्षा।
एसएम8एस श्रृंखला में आम तौर पर उपयोग किए जाने वाले टीवीएस डायोड का वर्णन
SM8S श्रृंखला TVS डायोड ऑटोमोटिव ग्रेड एंटी-सर्ज सुरक्षा उपकरण हैं। विभिन्न प्रकार के ऑटोमोटिव TVS डायोड उत्पादों का उपयोग सर्किट में 12V, 24V, आदि के वोल्टेज स्तरों के अनुसार किया जाता है,जैसे SM8S36A, SM8S30A, SM8S24A, SM8S26A, SM8S28A। , SM8S33A, आदि
