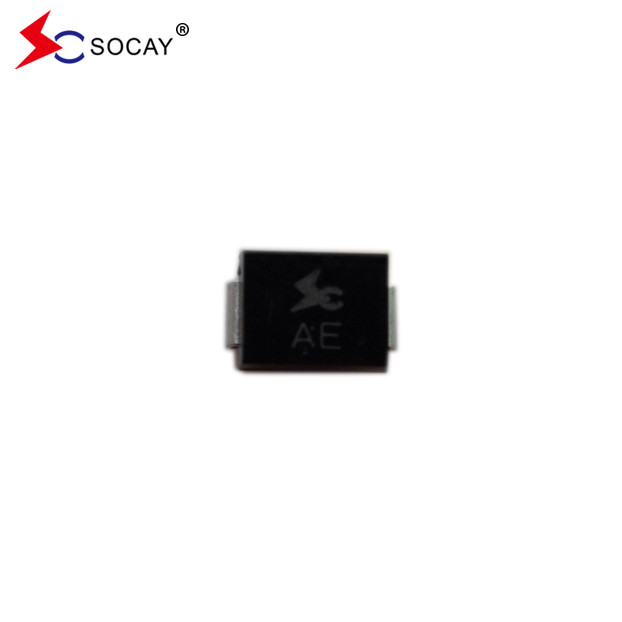

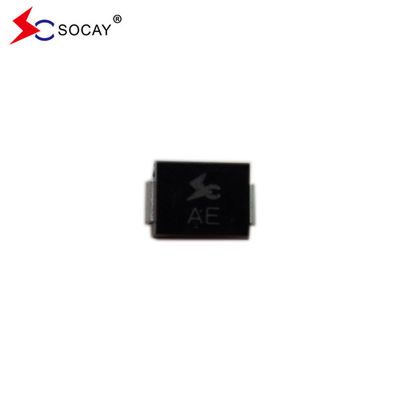

SOCAY NEW ORIGINAL SMBJ SERIES SMBJ6.5CA टीवीएस डायोड डेटाशीट सर्किट सुरक्षा
SMBJ सीरीज SMBJ6.5CA DATASHEET:SMBJ_v88.2.pdf
SMBJ SERIES SMBJ6.5CA स्पष्टीकरणः
SMBJ SERIES SMBJ6.5CA को विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन किया गया है।
एसएमबीजे सीरीज एसएमबीजे6.5सीए विशेषताः
u SMBJ SERIES SMBJ6.5CA बोर्ड स्पेस को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए है
u कम रिसाव
u SMBJ SERIES SMBJ6.5CA एक द्विदिश इकाई है
u ग्लास से निष्क्रिय जंक्शन
u SMBJ SERIES SMBJ6.5CA में कम प्रेरण क्षमता है
u उत्कृष्ट क्लैंपिंग क्षमता
u 600W 10 × 1000μs तरंगरूप पर पीक पावर क्षमता दोहराव दर (कार्य चक्र):0०.०१%
u तेजी से प्रतिक्रिया समयः 0 वोल्ट से V तक आमतौर पर 1.0ps से कमBRमिन
u विशिष्ट Iआर12V से ऊपर 5μA से कम।
u SMBJ SERIES SMBJ6.5CA का उच्च तापमान मिलापः टर्मिनलों पर 260°C/40 सेकंड
u विशिष्ट अधिकतम तापमान गुणांक ΔVBR= 0.1% × VBR@25°C× ΔT
u प्लास्टिक पैकेज में अंडरराइटर प्रयोगशाला ज्वलनशीलता 94V-0 है
मैट टिन लीड मुक्त
u SMBJ SERIES SMBJ6.5CA का हलोजन मुक्त और RoHS अनुरूप
u सामान्य विफलता मोड ओवर-निर्दिष्ट वोल्टेज या वर्तमान से कम है
u मूंछ परीक्षण JEDEC JESD201A के आधार पर इसकी तालिका 4a और 4c के अनुसार किया जाता है
आईईसी-61000-4-2 ईएसडी 15kV ((हवा), 8kV (संपर्क)
u SMBJ SERIES IEC 61000-4-2 (IEC801-2) के अनुसार डेटा लाइनों की SMBJ6.5CA की ईएसडी सुरक्षा
आईईसी 61000-4-4 (आईईसी 801-4) के अनुसार डेटा लाइनों की ईएफटी सुरक्षा
| एसएमबीजे सीरीज भाग संख्या | एसएमबीजे सीरीज मार्किंग |
एसएमबीजे सीरीज रिवर्स स्टैंड-ऑफ वोल्टेज VRWM (V) |
एसएमबीजे सीरीज वोल्टेज VBR (V) @IT |
एसएमबीजे सीरीज परीक्षण वर्तमान आईटी (एमए) |
SMBJ SERIES अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
SMBJ SERIES अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
SMBJ SERIES अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMBJ3.3A |
