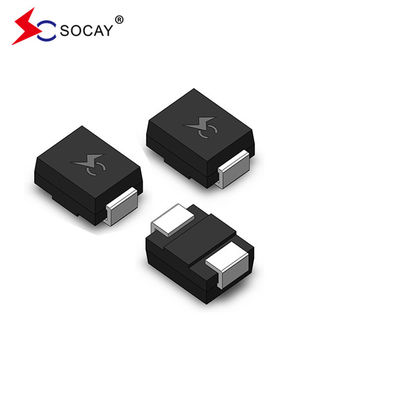

SMBJ13CA TVS डायोड सर्किट संरक्षण क्षणिक वोल्टेज दमन डायोड DO-214AA

SMBJ13CA नया मूल स्टॉक सर्किट संरक्षण क्षणिक वोल्टेज suppressors टीवीएस डायोड सतह माउंट DO-214A

डाटाशीट:SMBJ_v88.2.pdf

सतह माउंट क्षणिक वोल्टेज डिप्रेसर (TVS) SMBJ13CA विवरणः

• SMBJ13CA बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए है
• SMBJ13CA में कम रिसाव है
• SMBJ13CA एक द्विदिशात्मक घटक है
• SMBJ13CA एक ग्लास निष्क्रिय जंक्शन है
• SMBJ13CA में कम प्रेरण है
• SMBJ13CA में उत्कृष्ट क्लैंपिंग क्षमता है
• SMBJ13CA की पीक पावर क्षमता 10 × 1000μs तरंग रूप में दोहराव दर (कार्य चक्र):0.01% 600W है
• SMBJ13CA में तेज प्रतिक्रिया समय होता हैः 0 वोल्ट से VBR मिनट तक आमतौर पर 1.0ps से कम
• SMBJ13CA का विशिष्ट IR 12V से ऊपर 5μA से कम है।
• SMBJ13CA का उच्च तापमान मिलापः टर्मिनलों पर 260°C/40 सेकंड
• SMBJ13CA का विशिष्ट अधिकतम तापमान गुणांक ΔVBR = 0.1% × VBR@25°C× ΔT
• प्लास्टिक पैकेज में अंडरराइटर्स लैबोरेटरी फ्लेमेबिलिटी 94V-0 है
• मैट टिन लीड मुक्त
• SMBJ13CA में हैलोजन मुक्त और RoHS अनुरूप है
• विशिष्ट विफलता मोड ओवर-निर्दिष्ट वोल्टेज या वर्तमान से कम है
• मूंछ परीक्षण JEDEC JESD201A के आधार पर इसकी तालिका 4a और 4c के अनुसार किया जाता है
• आईईसी-61000-4-2 ईएसडी 15kV ((हवा), 8kV (संपर्क)
• आईईसी 61000-4-2 (आईईसी 801-2) के अनुसार डेटा लाइनों की ईएसडी सुरक्षा
• IEC 61000-4-4 (IEC801-4) के अनुसार डेटा लाइनों की EFT सुरक्षा

टीवीएस डायोड SMBJ13CA विद्युत विशेषताएं (T_ए=25°C जब तक कि अन्यथा उल्लेख न किया गया हो):
