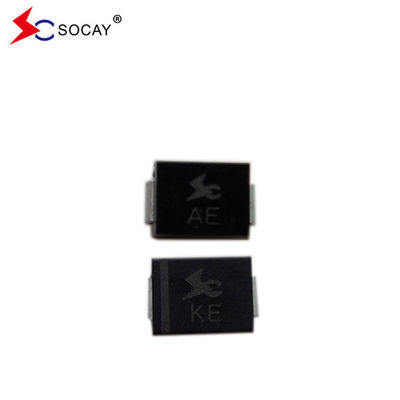

ईएसडी डिप्रेसर टीवीएस डायोड 28 वोल्ट 5uA DO-214AA-2 SMBJ SMBJ28ACA SOCAY ब्रांड
डाटाशीट:SMBJ_v88.2.pdf
टीवीएस डायोड विवरणः
ट्रांजिंट वोल्टेज डिप्रेसर या डायोड (जिसे टीवीएस डायोड के रूप में भी जाना जाता है, transil or thyrector) DO-214AA-2 SMBJ28A is a protection diode designed to protect electronic circuits against transients and overvoltage threats such as EFT (electrically fast transients) and ESD (electro-static discharge)सामान्य विफलता मोड अति-निर्दिष्ट वोल्टेज या वर्तमान से कम है।SMBJ श्रृंखला ESD Suppressors TVS डायोड विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन किया गया है.
| एसएमबीजे श्रृंखला भाग संख्या | एसएमबीजे श्रृंखला चिह्न |
SMBJ श्रृंखला रिवर्स स्टैंड-ऑफ वोल्टेज VRWM (V) |
एसएमबीजे सीरीज वोल्टेज VBR (V) @IT |
एसएमबीजे श्रृंखला परीक्षण वर्तमान आईटी (एमए) |
एसएमबीजे श्रृंखला अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMBJ20A | SMBJ20CA | एलवी | बीवी | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 18.52 | 5 |
| SMBJ22A | SMBJ22CA | LX | BX | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 16.90 | 5 |
| SMBJ24A | SMBJ24CA | LZ | BZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 15.42 | 5 |
| SMBJ26A | SMBJ26CA | ME | सीई | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 14.25 | 5 |
| SMBJ28A | SMBJ28CA | एमजी | सीजी | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 13.22 | 5 |
