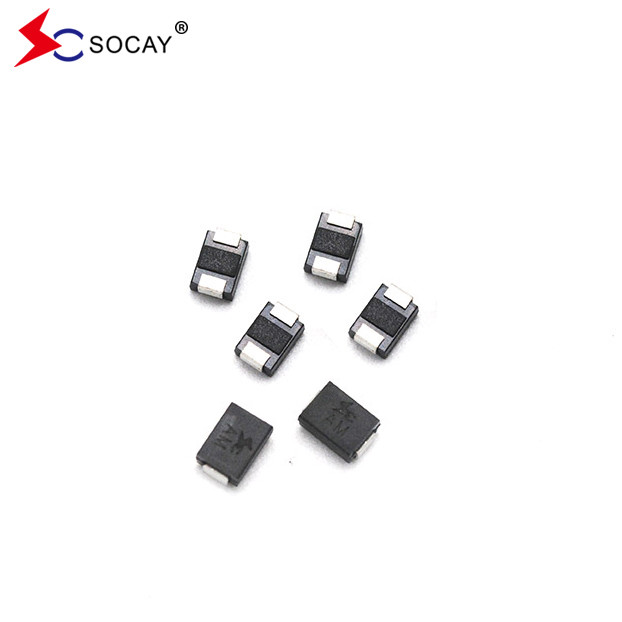

TVS डायोड SOCAY 5VWM 9.2VC DO214AA SMBJ5.0A SMBJ5.0CA सुरक्षा यंत्र

TVS डायोड SOCAY 5VWM 9.2VC DO214AA SMBJ5.0A SMBJ5.0CA सुरक्षा यंत्र

टीवी डायोड DATASHEET:SMBJ_v88.2.pdf

DO214AA SMBJ5.0A SMBJ5.0CA विशेषताएंः

• DO214AA SMBJ5.0A SMBJ5.0CA बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए हैं
• DO214AA SMBJ5.0A SMBJ5.0CA कम रिसाव है
• DO214AA SMBJ5.0A SMBJ5.0CA यूनि और द्विदिश इकाई हैं
• ग्लास से निष्क्रिय जंक्शन
• DO214AA SMBJ5.0A SMBJ5.0CA कम प्रेरण है
• DO214AA SMBJ5.0A SMBJ5.0CA उत्कृष्ट क्लैंपिंग क्षमता है
• DO214AA SMBJ5.0A SMBJ5.0CA में 600W पीक पावर क्षमता 10 × 1000μs तरंगरूप दोहराव दर (कर्तव्य चक्र):0०.०१%
• DO214AA SMBJ5.0A SMBJ5.0CA का तेज़ प्रतिक्रिया समयः 0 वोल्ट से VBR मिनट तक आम तौर पर 1.0ps से कम
• 12V से ऊपर 5μA से कम का विशिष्ट IR।
• उच्च तापमान मिलापः टर्मिनलों पर 260°C/40 सेकंड
• विशिष्ट अधिकतम तापमान गुणांक ΔVBR = 0.1% × VBR@25°C× ΔT
• प्लास्टिक पैकेज में अंडरराइटर्स लैबोरेटरी फ्लेमेबिलिटी 94V-0 है
• DO214AA SMBJ5.0A SMBJ5.0CA का मैट टिन लीड मुक्त
• हेलोजन मुक्त और RoHS अनुरूप
• DO214AA SMBJ5.0A SMBJ5.0CA का सामान्य विफलता मोड अधिक निर्दिष्ट वोल्टेज या वर्तमान से कम है
• मूंछ परीक्षण JEDEC JESD201A के आधार पर इसकी तालिका 4a और 4c के अनुसार किया जाता है
• आईईसी-61000-4-2 ईएसडी 15kV ((हवा), 8kV (संपर्क)
• आईईसी 61000-4-2 (आईईसी 801-2) के अनुसार डेटा लाइनों की ईएसडी सुरक्षा
• IEC 61000-4-4 (IEC801-4) के अनुसार डेटा लाइनों की EFT सुरक्षा

DO214AA SMBJ5.0A SMBJ5.0CA विद्युत विशेषताएं (T_ए=25°Cजब तक कि अन्यथा उल्लेख नहीं किया गया हो):
