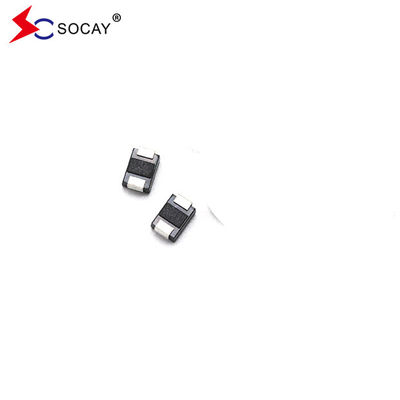

टीवीएस डायोड SMBJ30A ऑटोमोटिव इलेक्ट्रॉनिक्स के लिए TVS ओवरजेज प्रोटेक्टर
टीवीएस डायोड SMBJ30A DATASHEET:SMBJ_v88.2.pdf
सतह माउंट क्षणिक वोल्टेज डिप्रेसर (TVS) विवरणः
The Surface Mount Transient Voltage Suppressors (TVS) SMBJ30A is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.
सतह माउंट क्षणिक वोल्टेज डिप्रेसर (TVS) विशेषताएंः
सरफेस माउंट ट्रांजिट वोल्टेज सुप्रेशर्स (TVS) SMBJ30A बोर्ड स्पेस को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए है। इसमें कम रिसाव है। यह एक एक दिशात्मक इकाई है।SMBJ30A ग्लास निष्क्रिय जंक्शन है. SMBJ30A में कम प्रेरण और उत्कृष्ट क्लैंपिंग क्षमता है. SMBJ30A की पीक पावर क्षमता 10 × 1000μs तरंग रूप में दोहराव दर (कर्तव्य चक्र):0.01% 300W है। SMBJ30A का तेज़ प्रतिक्रिया समयः आमतौर पर 0 वोल्ट से VBR न्यूनतम तक 1.0ps से कम। SMBJ30A का विशिष्ट IR 12V से ऊपर 5μA से कम है। SMBJ30A का उच्च तापमान मिलापःटर्मिनलों पर 260°C/40 सेकंड.SMBJ30A का विशिष्ट अधिकतम तापमान गुणांक ΔVBR = 0.1% × VBR@25°C× ΔT।
SMBJ30A के प्लास्टिक पैकेज में अंडरराइटर प्रयोगशाला ज्वलनशीलता 94V-0 है। मैट टिन लीड-फ्री प्लेटेड। SMBJ30A में हेलोजन मुक्त और RoHS अनुपालन है।विशिष्ट विफलता मोड ओवर-निर्दिष्ट वोल्टेज या वर्तमान से कम है. मूंछ परीक्षण JEDEC JESD201A के आधार पर इसकी तालिका 4a और 4c के अनुसार किया जाता है। SMBJ30A के IEC-61000-4-2 ESD 15kV ((वायु), 8kV (संपर्क) ।आईईसी 61000-4-2 (आईईसी 801-2) के अनुसार डेटा लाइनों की ईएसडी सुरक्षाआईईसी 61000-4-4 (आईईसी 801-4) के अनुसार डेटा लाइनों की ईएफटी सुरक्षा।
