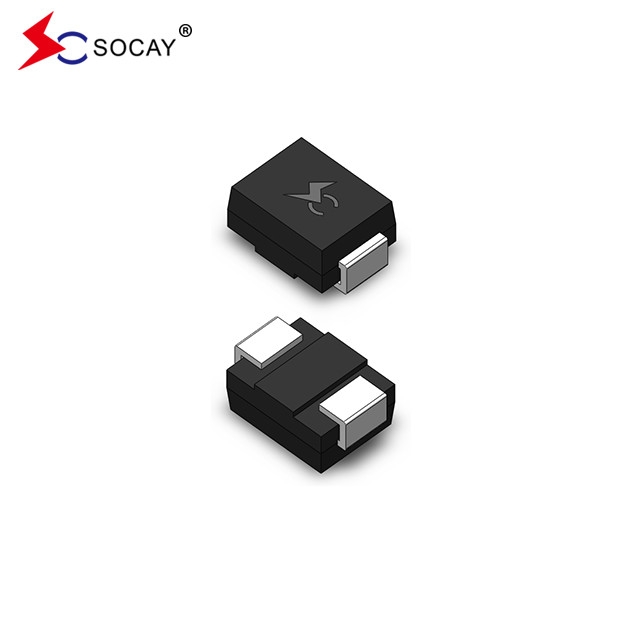

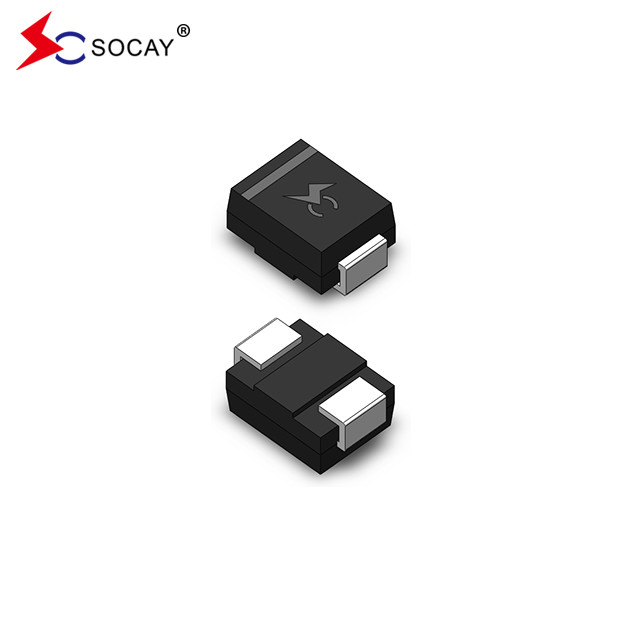

DO-214AA SMBJ ट्रान्जिट सप्रेशन डायोड TVS SMBJ15CA घटक
TVS SMBJ15CA डाटाशीट:SMBJ_v88.2.pdf
TVS SMBJ15CA विशेषताएं:
एसएमएजे15सीए श्रृंखला के टीवीएस ट्रांजिट सप्रेशन डायोड उत्पादों में मानक सतह माउंट एसएमए पैकेज को अपनाया जाता है और इसकी अधिकतम नाममात्र शक्ति 400W होती है।उत्पाद में बहुत तेज़ प्रतिक्रिया समय (सब-नैनोसेकंड) और बहुत उच्च स्थिरता है. विशेष रूप से बिजली के झटके और अन्य क्षणिक वोल्टेज घटनाओं के कारण होने वाले क्षणिक वोल्टेज से इलेक्ट्रॉनिक सर्किट अनुप्रयोगों में विभिन्न इंटरफेस की सुरक्षा के लिए डिज़ाइन किया गया
उत्पाद की विशेषताएं
मानक सतह माउंट SMA पैकेज में उपलब्ध है
त्वरित प्रतिक्रिया समयः 0 वोल्ट से VBR न्यूनतम तक आमतौर पर 1.0ps से कम
10×1000μs तरंग रूप में पीक पल्स शक्ति 400W है
त्वरित प्रतिक्रिया समयः 0 वोल्ट से VBR न्यूनतम तक आमतौर पर 1.0ps से कम
हेलोजन मुक्त और RoHS और पहुंच परीक्षण मानकों के अनुरूप
आवेदन
विद्युत आपूर्ति संरक्षण
ऑटोमोबाइल अनुप्रयोग
औद्योगिक अनुप्रयोग
बिजली प्रबंधन
| TVS SMBJ15CA भाग संख्या | TVS SMBJ15CA चिह्न |
TVS SMBJ15CA रिवर्स स्टैंड-ऑफ वोल्टेज VRWM (V) |
TVS SMBJ15CA टूटना वोल्टेज VBR (V) @IT |
TVS SMBJ15CA परीक्षण वर्तमान आईटी (एमए) |
TVS SMBJ15CA अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
TVS SMBJ15CA अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMBJ15A | SMBJ15CA | LM | बीएम | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 24.59 | 5 |
.
एसएमएजे15सीए श्रृंखला के टीवीएस क्षणिक दमन डायोड एसएमए मानक में पैक किए जाते हैं, 5,000 पीसी प्रति ट्रे। नमूने अब उपलब्ध हैं।
