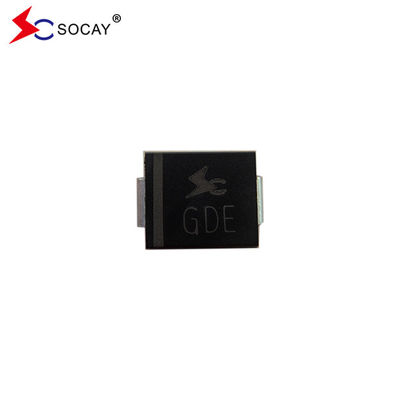

1500W सरफेस माउंट टीवीएस SMCJ5.0A, 1000μA IR VRWM 5.0V ट्रान्जिट वोल्टेज सप्रेसर
डाटाशीट:SMCJ_v2107.1.pdf
विवरण:
SMCJ श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन की गई है।
| भाग संख्या | चिह्नित करना |
पीछे की ओर स्टैंड-ऑफ वोल्टेज Vआरविश्वकप (V) |
विखंडन वोल्टेजवीBR (V) @Iटी |
परीक्षण वर्तमान मैंटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेज वीसी @Iपीपी(V) |
अधिकतम चोटी धड़कन वर्तमान मैंपीपी(A) |
अधिकतम पीछे की ओर रिसावमैंआर @Vआरडब्ल्यूएम (μए) |
|||
| यूनिट | दो | यूनि | दो | MIN | अधिकतम | |||||
| SMCJ5.0A | SMCJ5.0CA | जीडीई | बीडीई | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 163.04 | 1000 |
| SMCJ6.0A | SMCJ6.0CA | जीडीजी | बीडीजी | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 145.63 | 1000 |
| SMCJ6.5A | SMCJ6.5CA | जीडीके | बीडीके | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 133.93 | 500 |
| SMCJ7.0A | SMCJ7.0CA | जीडीएम | बीडीएम | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 125.00 | 200 |
| SMCJ7.5A | SMCJ7.5CA | जीडीपी | बीडीपी | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 116.28 | 100 |
| SMCJ8.0A | SMCJ8.0CA | जीडीआर | बीडीआर | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 110.29 | 50 |
| SMCJ8.5A | SMCJ8.5CA | जीडीटी | बीडीटी | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 104.17 | 20 |
| SMCJ9.0A | SMCJ9.0CA | जीडीवी | बीडीवी | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 97.40 | 10 |
| SMCJ10A | SMCJ10CA | जीडीएक्स | बीडीएक्स | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 88.24 | 5 |
| SMCJ11A | SMCJ11CA | जीडीजेड | बीडीजेड | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 82.42 | 5 |
| SMCJ12A | SMCJ12CA | जीईई | बीई | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 75.38 | 5 |
| SMCJ13A | SMCJ13CA | जीईजी | बीईजी | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 69.77 | 5 |
| SMCJ14A | SMCJ14CA | जीईके | बीईके | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 64.66 | 5 |
| SMCJ15A | SMCJ15CA | जीईएम | BEM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 61.48 | 5 |
| SMCJ16A | SMCJ16CA | जीईपी | बीईपी | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 57.69 | 5 |
| SMCJ17A | SMCJ17CA | जीईआर | बीईआर | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 54.35 | 5 |
| SMCJ18A | SMCJ18CA | GET | BET | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 51.37 | 5 |
| SMCJ19A | SMCJ19CA | जीईबी | बीईबी | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 48.73 | 5 |
| SMCJ20A | SMCJ20CA | जीईवी | बीईवी | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 46.30 | 5 |
| SMCJ22A | SMCJ22CA | GEX | बीईएक्स | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 42.25 | 5 |
| SMCJ24A | SMCJ24CA | GEZ | BEZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 38.56 | 5 |
| SMCJ26A | SMCJ26CA | जीएफई | बीएफई | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 35.63 | 5 |
| SMCJ28A | SMCJ28CA | जीएफजी | बीएफजी | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 33.04 | 5 |
| SMCJ30A | SMCJ30CA | जीएफके | बीएफसी | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 30.99 | 5 |
| SMCJ33A | SMCJ33CA | जीएफएम | बीएफएम | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 28.14 | 5 |
| SMCJ36A | SMCJ36CA | जीएफपी | बीएफपी | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 25.82 | 5 |
| SMCJ40A | SMCJ40CA | जीएफआर | बीएफआर | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 23.26 | 5 |
| SMCJ43A | SMCJ43CA | जीएफटी | बीएफटी | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 21.61 | 5 |
| SMCJ45A | SMCJ45CA | जीएफवी | बीएफवी | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 20.63 | 5 |
| SMCJ48A | SMCJ48CA | जीएफएक्स | BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 19.38 | 5 |
| SMCJ51A | SMCJ51CA | जीएफजेड | BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 18.20 | 5 |
| SMCJ54A | SMCJ54CA | जीजीई | बीजीई | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 17.22 | 5 |
| SMCJ58A | SMCJ58CA | जीजीजी | बीजीजी | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 16.03 | 5 |
| SMCJ60A | SMCJ60CA | जीजीके | बीजीके | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 15.50 | 5 |
| SMCJ64A | SMCJ64CA | जीएमजी | बीजीएम | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 14.56 | 5 |
| SMCJ70A | SMCJ70CA | जीजीपी | बीजीपी | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 13.27 | 5 |
| SMCJ75A | SMCJ75CA | जीआरजी | बीजीआर | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 12.40 | 5 |
| SMCJ78A | SMCJ78CA | जीजीटी | बीजीटी | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 11.90 | 5 |
| SMCJ80A | SMCJ80CA | जीजीबी | बीजीबी | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 11.57 | 5 |
| SMCJ85A | SMCJ85CA | जीजीवी | बीजीवी | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 10.95 | 5 |
| SMCJ90A | SMCJ90CA | जीजीएक्स | बीजीएक्स | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 10.27 | 5 |
| SMCJ100A | SMCJ100CA | जीजीजेड | बीजीजेड | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 9.26 | 5 |
| SMCJ110A | SMCJ110CA | जीएचई | बीएचई | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 8.47 | 5 |
| SMCJ120A | SMCJ120CA | जीएचजी | BHG | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 7.77 | 5 |
| SMCJ130A | SMCJ130CA | जीएचके | बीएचके | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 7.18 | 5 |
| SMCJ140A | SMCJ140CA | -- | बीएचबी | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 6.61 | 5 |
| SMCJ150A | SMCJ150CA | जीएचएम | बीएचएम | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 6.17 | 5 |
| SMCJ160A | SMCJ160CA | जीएचपी | बीएचपी | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 5.79 | 5 |
| SMCJ170A | SMCJ170CA | जीएचआर | बीएचआर | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 5.45 | 5 |
| SMCJ180A | SMCJ180CA | GHT | बीएचटी | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 5.14 | 5 |
| SMCJ190A | SMCJ190CA | जीएचवी | बीएचवी | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 4.87 | 5 |
| SMCJ200A | SMCJ200CA | जीएचडब्ल्यू | बीएचडब्ल्यू | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 4.60 | 5 |
| SMCJ220A | SMCJ220CA | जीएचएक्स | BHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 4.20 | 5 |
| SMCJ250A | SMCJ250CA | जीएचजेड | बीएचजेड | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 3.70 | 5 |
| SMCJ300A | SMCJ300CA | जीजेई | बीजेई | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 3.10 | 5 |
| SMCJ350A | SMCJ350CA | जीजेजी | बीजेजी | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 2.60 | 5 |
| SMCJ400A | SMCJ400CA | जीजेके | बीजेके | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 2.30 | 5 |
| SMCJ440A | SMCJ440CA | जीजेएम | बीजेएम | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 2.10 | 5 |
नोट्स:
1उपसर्ग 'ए' से पता चलता है कि 5 प्रतिशत की सहिष्णुता है।
2द्वि-दिशात्मक उपकरणों को निर्दिष्ट करने के लिए भाग संख्या के बाद प्रत्यय "CA" जोड़ें।
V वाले द्विदिशात्मक उपकरणों के लिएआर10 वोल्ट और उससे कम की, आईआरसीमा दोगुनी है।
विशेषताएं:
बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए
कम रिसाव
यूनि और द्विदिश इकाई
ग्लास से निष्क्रिय जंक्शन
कम प्रेरण
उत्कृष्ट क्लैंपिंग क्षमता
1500W 10 × 1000μs तरंगरूप पर पीक पावर क्षमता दोहराव दर (कार्य चक्र):0०.०१%
तेजी से प्रतिक्रिया समयः 0 वोल्ट से V तक आमतौर पर 1.0ps से कमBRमिन
विशिष्ट Iआर12V से ऊपर 5μA से कम।
उच्च तापमान मिलापः टर्मिनलों पर 260°C/40 सेकंड
विशिष्ट अधिकतम तापमान गुणांक ΔVBR= 0.1% × VBR@25°C× ΔT
प्लास्टिक पैकेज में अंडरराइटर्स लैबोरेटरी फ्लेमेबिलिटी 94V-0 है
मैट टिन लीड मुक्त
हेलोजन मुक्त और RoHS अनुरूप
विशिष्ट विफलता मोड ओवर-निर्दिष्ट वोल्टेज या वर्तमान से कम है
मूंछ परीक्षण JEDEC JESD201A के आधार पर इसकी तालिका 4a और 4c के अनुसार किया जाता है
आईईसी-61000-4-2 ईएसडी 15kV ((हवा), 8kV (संपर्क)
आईईसी 61000-4-2 (आईईसी 801-2) के अनुसार डेटा लाइनों की ईएसडी सुरक्षा
IEC 61000-4-4 (IEC801-4) के अनुसार डेटा लाइनों की EFT सुरक्षा
अनुप्रयोग:
टीवीएस उपकरण दूरसंचार, कंप्यूटर, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक अनुप्रयोगों में प्रयुक्त आई/ओ इंटरफेस, वीसीसी बस और अन्य कमजोर सर्किटों की सुरक्षा के लिए आदर्श हैं।
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| 10/1000μs तरंग रूप के साथ पीक पल्स पावर डिसीपिएशन (चित्र 1) (नोट 1), (नोट 2) | पीपीपीएम | 1500 | वाट |
| 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| टी पर अनंत हीट सिंक पर पावर डिस्पैशनL=75°C | पीM(AV) | 6.5 | वाट |
| पीक फॉरवर्ड वेज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 200 | एम्पीयर |
| केवल एक दिशा के लिए 25A पर अधिकतम तत्काल आगे का वोल्टेज (नोट 4) | वीF | 3.5/5.0 | वोल्टेज |
| ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा। | टीJ, टीएसटीजी | -55 से +150 | °C |
|
नोट्स: 1. गैर दोहराए जाने वाले वर्तमान पल्स, चित्र 3 के अनुसार और T से ऊपर गिराया गयाए= 25°C प्रति चित्र 2. 2. प्रत्येक टर्मिनल के लिए 5.0 मिमी x 5.0 मिमी (0.03 मिमी मोटी) तांबे के पैड पर माउंट किया गया। 3. 8.3ms एकल आधा साइन-वेव, या समकक्ष वर्ग तरंग, ड्यूटी चक्र = प्रति मिनट अधिकतम 4 धड़कनें. 4. VFV के लिए < 3.5VBR< 200 वी और वीFV के लिए < 6.5VBR> 201 वी. |
|||
