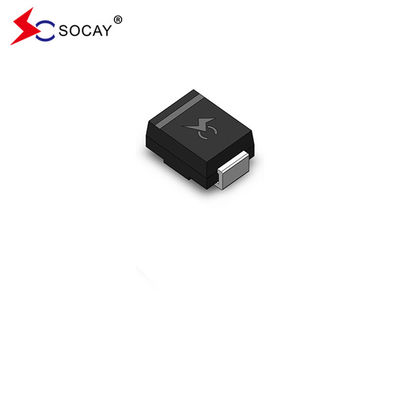

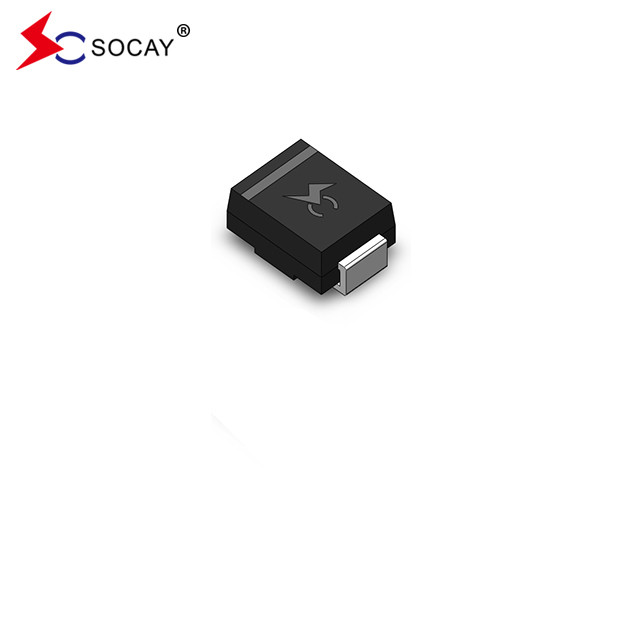

ईएसडी टीवीएस डायोड मूल SMBJ200A इलेक्ट्रोस्टैटिक टीवीएस सुरक्षा डायोड
ईएसडी टीवीएस डायोड मूल SMBJ200A DATASHEET:SMBJ_v88.2.pdf
ईएसडी टीवीएस डायोड मूल SMBJ200A संक्षिप्त परिचय:
ESD TVS डायोड मूल SMBJ200A विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तन से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन किया गया है।टीवीएस उपकरण SMBJ200A वी की सुरक्षा के लिए आदर्श हैसीसीदूरसंचार, कंप्यूटर, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक टीवी सेट अनुप्रयोगों में उपयोग की जाने वाली बस और अन्य कमजोर सर्किट।
| टीवीएस उपकरण भाग संख्या | टीवीएस उपकरण चिह्न |
टीवीएस डिवाइस रिवर्स स्टैंड-ऑफ वोल्टेज VRWM (V) |
टीवीएस डिवाइस की खराबी वोल्टेज VBR (V) @IT |
टीवीएस उपकरण परीक्षण वर्तमान आईटी (एमए) |
टीवीएस डिवाइस अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
टीवीएस डिवाइस अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
टीवीएस डिवाइस अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMBJ190A | SMBJ190CA | पीवी | ईवी | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 1.95 | 5 |
| SMBJ200A | SMBJ200CA | पीडब्ल्यू | ईवी | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 1.85 | 5 |
ओवरवोल्टेज सुरक्षाः
जब संरक्षित लाइन का पावर सप्लाई वोल्टेज एक निश्चित मूल्य से अधिक हो, तो संरक्षक लाइन को काट देता है; जब पावर सप्लाई वोल्टेज सामान्य सीमा में लौटता है,सुरक्षात्मक स्वचालित रूप से चालू हो जाता हैसामान्य ओवरवोल्टेज सुरक्षा उपकरणों में सिरेमिक गैस डिस्चार्ज ट्यूब, टीवीएस डायोड, ईएसडी इलेक्ट्रोस्टैटिक प्रोटेक्टर, अर्धचालक डिस्चार्ज ट्यूब, वैरिस्टर्स और ज़ेनर डायोड शामिल हैं।
अतिप्रवाह संरक्षणः
जब संरक्षित लाइन का भार बढ़ता है और नामित धारा का 1.2 गुना से अधिक उत्पन्न होता है, तो संरक्षक एक देरी के बाद लाइन को काट देता है।आमतौर पर इस्तेमाल किए जाने वाले अतिप्रवाह सुरक्षा उपकरणों में स्व-पुनर्स्थापना फ्यूज शामिल हैं.
विद्युत झटके संरक्षणः
जब संरक्षित लाइन का चरण तार सीधे या अप्रत्याशित भार के माध्यम से पृथ्वी से जुड़ा हो,एक गैर-सिन्यूसोइडल तरंग रूप उत्पन्न होता है और इसका प्रभावी मूल्य एक क्षणिक रूप से बदलते अवशिष्ट धारा हैजब धारा एक निश्चित मूल्य से अधिक होती है, तो संरक्षक लाइन काट देता है।
शॉर्ट सर्किट सुरक्षाः
जब संरक्षित लाइन शॉर्ट-सर्किट होती है और नामित धारा से 5 गुना अधिक वर्तमान उत्पन्न करती है, तो संरक्षक लाइन को काट देता है।
बिजली की विफलता सुरक्षा कार्यः
तथाकथित पावर-ऑफ सुरक्षा कार्य का अर्थ है कि स्विचिंग डिवाइस सामान्य संचालन के दौरान अंतिम चैनल स्विचिंग कमांड को संग्रहीत कर सकता है।डिवाइस अभी भी इस कमांड को सहेज लेगा, और बिजली बहाल होने के बाद डिवाइस स्वचालित रूप से मूल स्विचिंग कमांड को बहाल करेगा।
अधिभार रक्षक:
अधिभार रक्षक मुख्य रूप से वैरिस्टर्स (वैरिस्टर्स, वोल्टेज-लिमिटिंग डायोड) और डिस्चार्ज गैप (डिस्चार्ज चैनल) से बने होते हैं।उनका उपयोग अन्य इलेक्ट्रॉनिक उपकरणों और प्रणालियों की सुरक्षा के लिए किया जाता है और समान क्षमता वाले कनेक्शन प्रदान करते हैं।.
रिसाव से सुरक्षाः
जब संरक्षित लाइन का चरण तार सीधे या अप्रत्याशित भार के माध्यम से पृथ्वी से जुड़ा हो,एक लगभग सिन्यूसोइडल तरंग रूप उत्पन्न होता है और प्रभावी मूल्य एक धीरे-धीरे बदलते अवशिष्ट धारा हैजब धारा एक निश्चित मूल्य से अधिक होती है, तो संरक्षक लाइन काट देता है।
वोल्टेज सुरक्षा के तहतः
जब संरक्षित लाइन का बिजली आपूर्ति वोल्टेज एक निश्चित मूल्य से कम हो जाता है, तो संरक्षक लाइन को काट देता है; जब बिजली आपूर्ति वोल्टेज सामान्य सीमा में लौटता है,सुरक्षात्मक स्वचालित रूप से चालू हो जाता है.
वोल्टेज सुरक्षा स्तर (ऊपर):
मानक बिजली की धड़कन टूटने वोल्टेज के शिखर मूल्य, नामित डिस्चार्ज वर्तमान के तहत संरक्षित टर्मिनल के अवशिष्ट वोल्टेज Isn. बिजली प्रणाली arresters के लिए,स्थापना का स्थान अति-भोल्टेज वर्गीकरण सुरक्षा स्तर के अनुसार निर्धारित किया जाता हैसूचना प्रणाली सुरक्षा के लिए, सुरक्षा स्तर प्रणाली और उपकरण की संगतता के अनुरूप होना चाहिए।
