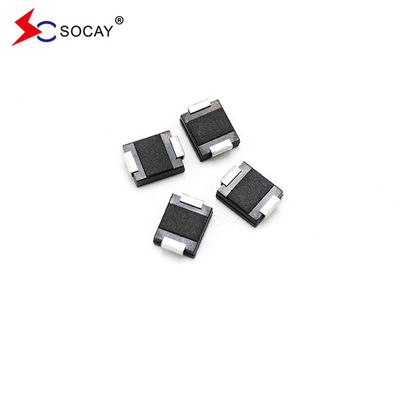

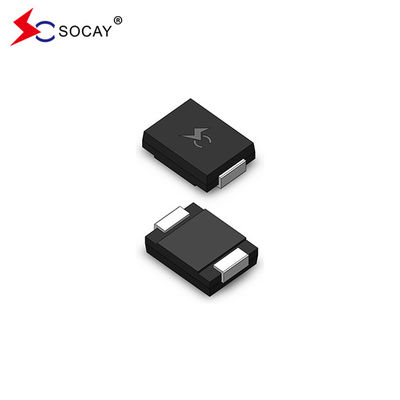

द्वि-दिशात्मक टीवीएस डायोड SMCJ5.0CA, 9.2VC आरट्रान्सिअंट वोल्टेज सप्रेसर, यूएल मान्यता प्राप्त
डाटाशीट:SMCJ_v2107.1.pdf
TVS डायोड SMCJ5.0CA विवरणः
टीवीएस डायोड SMCJ5.0CA विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन किया गया है।
TVS डायोड SMCJ5.0CA अधिकतम रेटिंग्स (Tए=25°Cजब तक कि अन्यथा उल्लेख नहीं किया गया हो):
| टीवीएस डायोड पैरामीटर | प्रतीक | मूल्य | टीवीएस डायोड यूनिट |
| SMCJ5.0CA 10/1000μs तरंग रूप के साथ पीक पल्स पावर डिसिपेशन (चित्र 1) (नोट 1), (नोट 2) | पीपीपीएम | 1500 | वाट |
| SMCJ5.0CA 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| टी पर अनंत हीट सिंक पर पावर डिस्पैशनL=75°C | पीM(AV) | 6.5 | वाट |
| SMCJ5.0CA पीक फॉरवर्ड सर्ज करंट, 8.3ms सिंगल हाफ सीन वेव (नोट 3) | मैंएफएसएम | 200 | एम्पीयर |
| केवल एक दिशा के लिए 25A पर अधिकतम तत्काल आगे का वोल्टेज (नोट 4) | वीF | 3.5/5.0 | वोल्टेज |
| SMCJ5.0CA ऑपरेटिंग जंक्शन और भंडारण तापमान रेंज. | टीJ, टीएसटीजी | -55 से +150 | °C |
|
नोट्स: 1. गैर दोहराए जाने वाले वर्तमान पल्स, चित्र 3 के अनुसार और T से ऊपर गिराया गयाए= 25°C प्रति चित्र 2. 2. प्रत्येक टर्मिनल के लिए 5.0 मिमी x 5.0 मिमी (0.03 मिमी मोटी) तांबे के पैड पर माउंट किया गया। 3. 8.3ms एकल आधा साइन-वेव, या समकक्ष वर्ग तरंग, ड्यूटी चक्र = प्रति मिनट अधिकतम 4 धड़कनें. 4. VFV के लिए < 3.5VBR< 200 वी और वीFV के लिए < 6.5VBR> 201 वी. |
|||
टीवीएस डायोड SMCJ5.0CA विद्युत विशेषताएं (Tए=25°Cजब तक कि अन्यथा उल्लेख नहीं किया गया हो):
| टीवीएस डायोड भाग संख्या | चिह्नित करना |
टीवीएस डायोड रिवर्स स्टैंड-ऑफ वोल्टेज VRWM (V) |
टीवीएस डायोड टूटना वोल्टेज VBR (V) @IT |
परीक्षण वर्तमान आईटी (एमए) |
टीवीएस डायोड अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
टीवीएस डायोड अधिकतम पीक पल्स वर्तमान आईपीपी (ए) |
अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMCJ5.0A | SMCJ5.0CA | जीडीई | बीडीई | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 163.04 | 1000 |
| SMCJ6.0A | SMCJ6.0CA | जीडीजी | बीडीजी | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 145.63 | 1000 |
| SMCJ6.5A | SMCJ6.5CA | जीडीके | बीडीके | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 133.93 | 500 |
| SMCJ7.0A | SMCJ7.0CA | जीडीएम | बीडीएम | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 125.00 | 200 |
| SMCJ7.5A | SMCJ7.5CA | जीडीपी | बीडीपी | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 116.28 | 100 |
| SMCJ8.0A | SMCJ8.0CA | जीडीआर | बीडीआर | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 110.29 | 50 |
| SMCJ8.5A | SMCJ8.5CA | जीडीटी | बीडीटी | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 104.17 | 20 |
| SMCJ9.0A | SMCJ9.0CA | जीडीवी | बीडीवी | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 97.40 | 10 |
| SMCJ10A | SMCJ10CA | जीडीएक्स | बीडीएक्स | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 88.24 | 5 |
