वीआरडब्ल्यूएम 64 वी एक दिशात्मक सतह माउंट टीवीएस डायोड SMAJ64A, निःशुल्क सुरक्षा योजना प्रदान की

वीआरडब्ल्यूएम 64 वी एक दिशात्मक सतह माउंट टीवीएस डायोड SMAJ64A, निःशुल्क सुरक्षा योजना प्रदान की

सतह माउंट टीवीएस डायोड SMAJ64A डाटाशीट:SMAJ_v2207.1.pdf

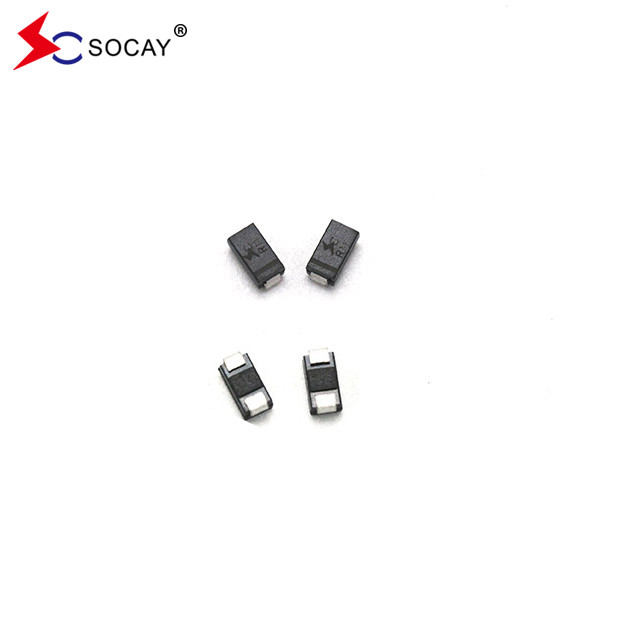

सतह माउंट टीवीएस डायोड SMAJ64A चित्रणः

सतह माउंट टीवीएस डायोड SMAJ64A विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन किया गया है।

1टीएन बिजली आपूर्ति प्रणालियों में क्षणिक दमन डायोड (टीवीएस डायोड) का अनुप्रयोग
मानवीय संचालन त्रुटियों के कारण होने वाले ओवरवोल्टेज जैसे कि बिजली ओवरवोल्टेज तरंगें और लोड स्विच बिजली आपूर्ति लाइनों के माध्यम से विद्युत और इलेक्ट्रॉनिक उपकरणों के अंदर आसानी से घुस सकते हैं,विद्युत और इलेक्ट्रॉनिक उपकरणों की विफलता का कारणबिजली लाइन पर ओवरजॉबिंग डिवाइस MOV और TVS लगाकर दो स्तर की सुरक्षा लागू की जाती है।और सामान्य मोड और अंतर मोड सुरक्षा एल और एन लाइनों पर किया जाता हैविशिष्ट विधि बिजली के अधिकांश प्रवाह को निर्वहन करने के लिए लाइन के सामने के छोर पर एमओवी को पहले स्तर की एसपीडी सुरक्षा के रूप में स्थापित करना है, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeयह ध्यान दिया जाना चाहिए कि MOV और TVS को वोल्टेज और ऊर्जा का समन्वय और सहयोग प्राप्त करना चाहिए और AB के बीच लाइन की लंबाई 5 मीटर से कम नहीं होनी चाहिए। अन्यथा,लाइन की लंबाई बढ़ाई जानी चाहिए या डिस्कॉपलिंग उपकरण लगाए जाने चाहिए.

2नेटवर्क सिग्नल लाइनों में ट्रांजिट डिप्रेशन डायोड (टीवीएस डायोड) का अनुप्रयोग
अस्थायी दमन डायोड (टीवीएस डायोड) का उपयोग न केवल विद्युत प्रणालियों के अधिभार संरक्षण के लिए किया जा सकता है, बल्कि सिग्नल लाइनों के अधिभार संरक्षण के लिए भी किया जा सकता है।गैस डिस्चार्ज ट्यूब GDT और क्षणिक दमन डायोड (TVS डायोड) सिग्नल वृद्धि सुरक्षा बनाने के लिए संयुक्त कर रहे हैंयह उपकरण तेज प्रतिक्रिया, कम रिसाव, लगभग कोई सिग्नल हानि नहीं है और उच्च गति नेटवर्क लाइनों के लिए सुरक्षित और विश्वसनीय सुरक्षा प्रदान कर सकता है।

3डीसी विद्युत प्रणालियों में ट्रांजिट सप्रेशन डायोड (टीवीएस डायोड) का अनुप्रयोग
एक साधारण पीसी कंप्यूटर के पावर सप्लाई सर्किट में, एक ट्रांसफार्मर के माध्यम से मुख्य धारा एसी 220 वी को एसी 20 वी तक कम किया जाता है,और फिर आउटपुट डीसी 10 वी डीसी बिजली के लिए सर्किट द्वारा मॉड्यूलेटेड और ठीक किया और लोड से जुड़ाट्रांसफार्मर के आउटपुट छोर पर एक द्विदिशान्त क्षणिक वोल्टेज डिप्रेसर TVS1 स्थापित करके,यह एल और एन लाइनों के तत्काल आवेग धड़कन वर्तमान अवशोषित करता है और एक सुरक्षित वोल्टेज स्तर पर सर्किट वोल्टेज clampsटीवीएस1 ट्रांसफार्मर के बैक-एंड रेक्टिफायर और अन्य सर्किट घटकों की सुरक्षा कर सकता है।एक एकतरफा क्षणिक वोल्टेज suppressor TVS2 DC बिजली की आपूर्ति के आउटपुट अंत में DC लोड को ओवरवोल्टेज और वर्तमान प्रभावों से बचाने के लिए rectifier के बाद स्थापित किया जाता है.

3ट्रांजिस्टर सर्किट में ट्रांजिस्टेंट सप्रेशन डायोड (टीवीएस डायोड) का अनुप्रयोग
वर्तमान नियंत्रण उपकरण के रूप में, ट्रांजिस्टर इलेक्ट्रॉनिक एकीकृत सर्किट का एक महत्वपूर्ण हिस्सा हैं। उन्हें दो श्रेणियों में विभाजित किया जा सकता हैः एनपीएन ट्रांजिस्टर और पीएनपी ट्रांजिस्टर [5]।इनका प्रयोग स्विचिंग सर्किट में किया जाता है, एम्पलीफायर सर्किट और वोल्टेज स्टेबलाइजिंग सर्किट।जैसे कि ESD/EFT (इलेक्ट्रोस्टैटिक डिस्चार्ज/इलेक्ट्रिकल फास्ट ट्रांजिंट पल्स ग्रुप) के रूप में सर्ज वोल्टेज हस्तक्षेप से ट्रांजिस्टर सर्किट की सुरक्षा के लिए, TVS1 और TVS2 सुरक्षा के लिए क्रमशः सर्किट के इनपुट और आउटपुट छोरों में जोड़े जाते हैं।
