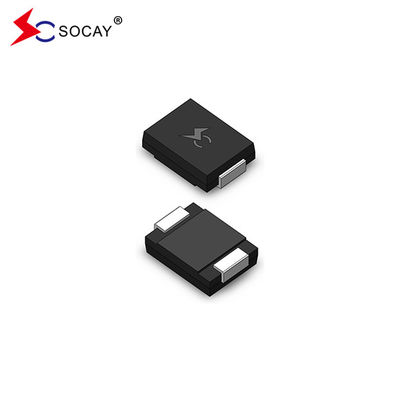

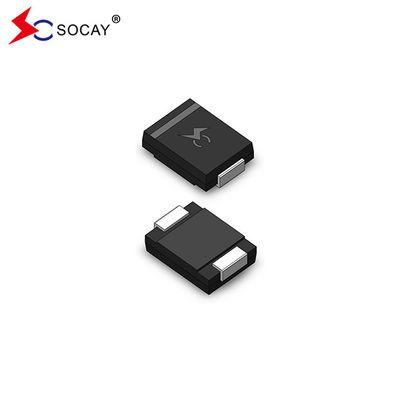

3000W SMDJ सीरीज SMDJ5.0A सरफेस माउंट टीवीएस डायोड VRWM 5.0V ट्रांसिएंट वोल्टेज सप्रेसर
डेटा शीट:SMDJ_v2107.1 .pdf
विवरण:
एसएमडीजे श्रृंखला विशेष रूप से संवेदनशील इलेक्ट्रॉनिक उपकरणों को बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से बचाने के लिए डिज़ाइन की गई है।
|
भाग संख्या |
अंकन |
रिवर्स स्टैंड-ऑफ वोल्टेजवीआरडब्लूएम(वी) |
टूट - फूटवोल्टेज वीबीआर(वी) @मैंटी |
वर्तमान का परीक्षण करेंमैंटी (एमए) |
अधिकतम क्लैम्पिंग वोल्टेजवीसी @मैंपीपी(वी) |
अधिकतम पीक पल्स करंटमैंपीपी(ए) |
अधिकतम उलटारिसाव Iआर @वीआरडब्लूएम(μA) |
|||
|
विश्वविद्यालय |
द्वि |
विश्वविद्यालय |
द्वि |
मिन |
मैक्स |
|||||
| एसएमडीजे5.0ए | SMDJ5.0CA | आरडीई | डीडीई | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 326.09 | 1000 |
| SMDJ6.0A | SMDJ6.0CA | आरडीजी | डी डी जी | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 291.26 | 1000 |
| एसएमडीजे6.5ए | SMDJ6.5CA | आरडीके | डीडीके | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 267.86 | 500 |
| SMDJ7.0A | SMDJ7.0CA | पीडीएम | डीडीएम | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 250.00 | 200 |
| एसएमडीजे7.5ए | SMDJ7.5CA | पीडीपी | डीडीपी | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 232.56 | 100 |
| SMDJ8.0A | SMDJ8.0CA | पीडीआर | डीडीआर | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 220.59 | 50 |
| एसएमडीजे8.5ए | SMDJ8.5CA | PDT | डीडीटी | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 208.33 | 25 |
| SMDJ9.0A | SMDJ9.0CA | पीडीवी | डीडीवी | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 194.81 | 10 |
| SMDJ10A | SMDJ10CA | पीडीएक्स | डीडीएक्स | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 176.47 | 5 |
| एसएमडीजे11ए | SMDJ11CA | पीडीजेड | डीडीजेड | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 164.84 | 5 |
| एसएमडीजे12ए | SMDJ12CA | पेशाब करना | डी | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 150.75 | 5 |
| एसएमडीजे13ए | SMDJ13CA | खूंटी | डिग्री | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 139.53 | 5 |
| एसएमडीजे14ए | SMDJ14CA | पीईके | DEK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 129.31 | 5 |
| एसएमडीजे15ए | SMDJ15CA | पीईएम | डीईएम | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 122.95 | 5 |
| एसएमडीजे16ए | SMDJ16CA | जोश | डीईपी | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 115.38 | 5 |
| एसएमडीजे17ए | SMDJ17CA | प्रति | डीईआर | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 108.70 | 5 |
| एसएमडीजे18ए | SMDJ18CA | पालतू | डीईटी | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 102.74 | 5 |
| SMDJ19A | SMDJ19CA | पीईबी | लोगों के सामने पहली उपस्थिति करनेवाली | 19.0 | 21.10 | 23.30 | 1 | 30.8 | 97.47 | 5 |
| SMDJ20A | SMDJ20CA | पीईवी | देव | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 92.59 | 5 |
| SMDJ22A | SMDJ22CA | PEX | डेक्स | 22.0 | 24.40 | 26.90 | 1 | 35.5 | 84.51 | 5 |
| एसएमडीजे24ए | SMDJ24CA | पीईजेड | DEZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 77.12 | 5 |
| एसएमडीजे26ए | SMDJ26CA | पीएफई | डीएफई | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 71.26 | 5 |
| एसएमडीजे28ए | SMDJ28CA | पीएफजी | डीएफजी | 28.0 | 31.10 | 34.40 | 1 | 45.4 | 66.08 | 5 |
| SMDJ30A | SMDJ30CA | पीएफके | डीएफके | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 61.98 | 5 |
| एसएमडीजे33ए | SMDJ33CA | पीएफएम | डीएफएम | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 56.29 | 5 |
| एसएमडीजे36ए | SMDJ36CA | पीएफपी | डीएफपी | 36.0 | 40.00 | 44.20 | 1 | 58.1 | 51.64 | 5 |
| SMDJ40A | SMDJ40CA | पीएफआर | डीएफआर | 40.0 | 44.40 | 49.10 | 1 | 64.5 | 46.51 | 5 |
| एसएमडीजे43ए | SMDJ43CA | पीएफटी | एफ टी | 43.0 | 47.80 | 52.80 | 1 | 69.4 | 43.23 | 5 |
| एसएमडीजे45ए | SMDJ45CA | पीएफवी | डीएफवी | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 41.27 | 5 |
| एसएमडीजे48ए | SMDJ48CA | पीएफएक्स | डीएफएक्स | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 38.76 | 5 |
| SMDJ51A | SMDJ51CA | पीएफजेड | डीएफजेड | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 36.41 | 5 |
| SMDJ54A | SMDJ54CA | आरजीई | डीजीई | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 34.44 | 5 |
| SMDJ58A | SMDJ58CA | पीजीजी | डीजीजी | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 32.05 | 5 |
| SMDJ60A | SMDJ60CA | पीजीके | डीजीके | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 30.99 | 5 |
| एसएमडीजे64ए | SMDJ64CA | पीजीएम | डीजीएम | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 29.13 | 5 |
| SMDJ70A | SMDJ70CA | पीजीपी | पुलिस महानिदेशक | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 26.55 | 5 |
| SMDJ75A | SMDJ75CA | पीजीआर | डीजीआर | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 24.79 | 5 |
| एसएमडीजे78ए | SMDJ78CA | पीजीटी | डीजीटी | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 23.81 | 5 |
| SMDJ80A | SMDJ80CA | पीजीबी | डीजीबी | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 23.15 | 5 |
| एसएमडीजे85ए | SMDJ85CA | पीजीवी | डीजीवी | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 21.90 | 5 |
| SMDJ90A | SMDJ90CA | पीजीएक्स | डीजीएक्स | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 20.55 | 5 |
| एसएमडीजे100ए | SMDJ100CA | पीजीजेड | डीजीजेड | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 18.52 | 5 |
| एसएमडीजे110ए | SMDJ110CA | पीएचई | डीएचई | 110.0 | 122.00 | 135.00 | 1 | 177.0 | 16.95 | 5 |
| एसएमडीजे120ए | SMDJ120CA | पीएचजी | डीएचजी | 120.0 | 133.00 | 147.00 | 1 | 193.0 | 15.54 | 5 |
| एसएमडीजे130ए | SMDJ130CA | पीएचके | डीएचके | 130.0 | 144.00 | 159.00 | 1 | 209.0 | 14.35 | 5 |
| एसएमडीजे140ए | SMDJ140CA | पीएचबी | डीएचबी | 140.0 | 155.00 | 171.00 | 1 | 226.8 | 13.23 | 5 |
| एसएमडीजे150ए | SMDJ150CA | पीएचएम | डी एच | 150.0 | 167.00 | 185.00 | 1 | 243.0 | 12.35 | 5 |
| एसएमडीजे160ए | SMDJ160CA | पीएचपी | डीएचपी | 160.0 | 178.00 | 197.00 | 1 | 259.0 | 11.58 | 5 |
| एसएमडीजे170ए | SMDJ170CA | पीएचआर | डीएच | 170.0 | 189.00 | 209.00 | 1 | 275.0 | 10.91 | 5 |
| एसएमडीजे180ए | एसएमडीजे180सीए | पीएचटी | डीएचटी | 180.0 | 201.00 | 220.00 | 1 | 291.6 | 10.29 | 5 |
| एसएमडीजे190ए | SMDJ190CA | पीएचवी | डीएचवी | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 9.75 | 5 |
| SMDJ200A | SMDJ200CA | पीएचडब्ल्यू | डीएचडब्ल्यू | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 9.26 | 5 |
| SMDJ220A | SMDJ220CA | पीएचएक्स | डीएचएक्स | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 8.43 | 5 |
| एसएमडीजे250ए | SMDJ250CA | पीएचजेड | डीएचजेड | 250.0 | 279.00 | 309.00 | 1 | 405.0 | 7.41 | 5 |
| SMDJ300A | SMDJ300CA | पी.जे.ई | डीजेई | 300.0 | 335.00 | 371.00 | 1 | 486.0 | 6.17 | 5 |
| SMDJ350A | SMDJ350CA | पीजेजी | डीजेजी | 350.0 | 391.00 | 432.00 | 1 | 567.0 | 5.29 | 5 |
| एसएमडीजे400ए | SMDJ400CA | पीजेके | डीजेके | 400.0 | 447.00 | 494.00 | 1 | 648.0 | 4.63 | 5 |
| एसएमडीजे440ए | SMDJ440CA | पीजेएम | डीजेएम | 440.0 | 492.00 | 543.00 | 1 | 713.0 | 4.21 | 5 |
टिप्पणियाँ:
1. 1.प्रत्यय 'ए' 5% सहनशीलता डिवाइस को दर्शाता है।
2. 2. द्वि-दिशात्मक उपकरणों को निर्दिष्ट करने के लिए भाग संख्या के बाद प्रत्यय 'सीए' जोड़ें।
3. वी वाले द्वि-दिशात्मक उपकरणों के लिएआर10 वोल्ट और उससे नीचे, Iआरसीमा दोगुनी है.
विशेषताएँ:
बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए
कम रिसाव
यूनी और द्विदिश इकाई
ग्लास निष्क्रिय जंक्शन
कम प्रेरण
उत्कृष्ट क्लैम्पिंग क्षमता
10 × 1000μs तरंगरूप पुनरावृत्ति दर (ड्यूटी चक्र) पर 3000W पीक पावर क्षमता:0.01%
तेज़ प्रतिक्रिया समय: आम तौर पर 0 वोल्ट से वी तक 1.0पीएस से कमबीआरमिन
विशिष्ट Iआर12V से ऊपर 5μA से कम।
उच्च तापमान सोल्डरिंग: टर्मिनलों पर 260°C/40 सेकंड
विशिष्ट अधिकतम तापमान गुणांक ΔVबीआर= 0.1% × वीबीआर@25°C× ΔT
प्लास्टिक पैकेज में अंडरराइटर्स प्रयोगशाला ज्वलनशीलता 94V-0 है
मैट टिन सीसा रहित प्लेटेड
हलोजन मुक्त और RoHS अनुरूप
विशिष्ट विफलता मोड अति-निर्दिष्ट वोल्टेज या करंट से छोटा होता है
व्हिस्कर परीक्षण इसकी तालिका 4ए और 4सी के अनुसार जेईडीईसी जेईएसडी201ए के आधार पर आयोजित किया जाता है
IEC-61000-4-2 ESD 15kV(वायु), 8kV (संपर्क)
IEC 61000-4-2 (IEC801-2) के अनुसार डेटा लाइनों की ESD सुरक्षा
IEC 61000-4-4 (IEC801-4) के अनुसार डेटा लाइनों की EFT सुरक्षा
अनुप्रयोग:
टीवीएस डिवाइस आई/ओ इंटरफेस, वीसीसी बस और टेलीकॉम, कंप्यूटर, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक अनुप्रयोगों में उपयोग किए जाने वाले अन्य कमजोर सर्किट की सुरक्षा के लिए आदर्श हैं।
| पैरामीटर | प्रतीक | कीमत | इकाई |
| 10/1000μs तरंगरूप के साथ पीक पल्स पावर अपव्यय (चित्र.1)(नोट 1), (नोट 2) | पीपीपीएम | 3000 | वाट |
| 10/1000μs तरंगरूप के साथ पीक पल्स करंट। (नोट1, चित्र.3) | मैंपीपी | अगली तालिका देखें | एम्प्स |
| टी पर अनंत हीट सिंक पर विद्युत अपव्ययएल=75°C | पीएम(ए.वी.)) | 6.0 | वाट |
| पीक फॉरवर्ड सर्ज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 300 | एम्प्स |
| केवल यूनिडायरेक्शनल के लिए 25ए पर अधिकतम तात्कालिक फॉरवर्ड वोल्टेज (नोट 4) | वीएफ | 3.5/5.0 | वोल्टेज |
| ऑपरेटिंग जंक्शन और भंडारण तापमान रेंज। | टीजे, टीएसटीजी | -55 से +150 | ℃ |
|
टिप्पणियाँ: 1. गैर-दोहरावीय वर्तमान पल्स, प्रति चित्र 3 और टी से ऊपर व्युत्पन्नए= 25℃ प्रति चित्र 2. 2. प्रत्येक टर्मिनल पर 5.0 मिमी x 5.0 मिमी (0.03 मिमी मोटी) कॉपर पैड लगाए गए। 3. 8.3ms एकल आधा साइन-वेव, या समतुल्य वर्ग तरंग, कर्तव्य चक्र = अधिकतम 4 पल्स प्रति मिनट। 4. वीएफवी के लिए <3.5 वीबीआर<200V और Vएफवी के लिए <6.5 वीबीआर> 201V. |
|||
