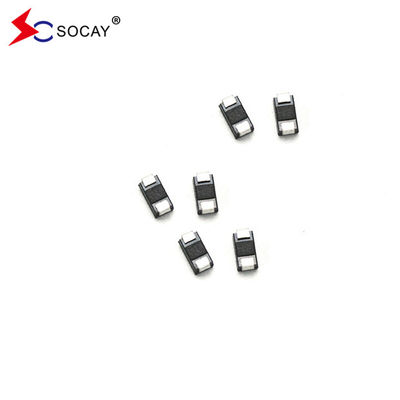

33V द्विदिश SMD TVS डायोड SMAJ33CA, 53.3VC IPP 7.50A 400W फास्ट डिलीवरी टाइम
एसएमडी टीवीएस डायोड SMAJ33CA DATASHEET:SMAJ_v2207.1.pdf
एसएमडी टीवीएस डायोड SMAJ33CA अधिकतम रेटिंग (Tए=25°C जब तक कि अन्यथा उल्लेख न किया गया हो):
| एसएमडी टीवीएस पैरामीटर | प्रतीक | एसएमडी टीवीएस मूल्य | इकाई |
| एसएमडी टीवीएस पीक पल्स पावर डिस्पैशन 10/1000μs तरंग रूप के साथ (चित्र 1) (नोट 1), (नोट 2) | पीपीपीएम | 400 | वाट |
| 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| टी पर अनंत हीट सिंक पर पावर डिस्पैशनL=75°C | पीM(AV) | 1.0 | वाट |
| एसएमडी टीवीएस पीक फॉरवर्ड सर्ज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 40 | एम्पीयर |
| केवल एक दिशा के लिए 25A पर अधिकतम तत्काल आगे का वोल्टेज (नोट 4) | वीF | 3.5/5.0 | वोल्टेज |
| एसएमडी टीवीएस ऑपरेटिंग जंक्शन और स्टोरेज तापमान रेंज। | टीJ, टीएसटीजी | -55 से +150 | °C |
|
नोट्स: 1. गैर दोहराए जाने वाले वर्तमान पल्स, चित्र 3 के अनुसार और T से ऊपर गिराया गयाए= 25°C प्रति चित्र 2. 2. प्रत्येक टर्मिनल के लिए 5.0 मिमी x 5.0 मिमी (0.03 मिमी मोटी) तांबे के पैड पर माउंट किया गया। 3. 8.3ms एकल आधा साइन-वेव, या समकक्ष वर्ग तरंग, ड्यूटी चक्र = प्रति मिनट अधिकतम 4 धड़कनें. 4. VFV के लिए < 3.5VBR< 200 वी और वीFV के लिए < 6.5VBR> 201 वी. |
|||
| एसएमडी टीवीएस भाग संख्या | एसएमडी टीवीएस मार्किंग |
एसएमडी टीवीएस रिवर्स स्टैंड-ऑफ वोल्टेज VRWM ((V) |
एसएमडी टीवीएस टूटना वोल्टेज VBR (V) @IT |
एसएमडी टीवीएस परीक्षण वर्तमान आईटी (एमए) |
एसएमडी टीवीएस अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
एसएमडी टीवीएस अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
एसएमडी टीवीएस अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMAJ30A | SMAJ30CA | CK | YK | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 8.26 | 5 |
| SMAJ33A | SMAJ33CA | सीएम | YM | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 7.50 | 5 |
