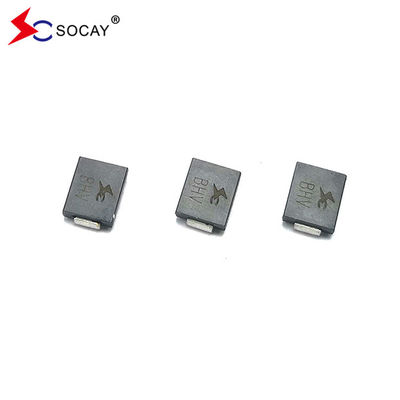

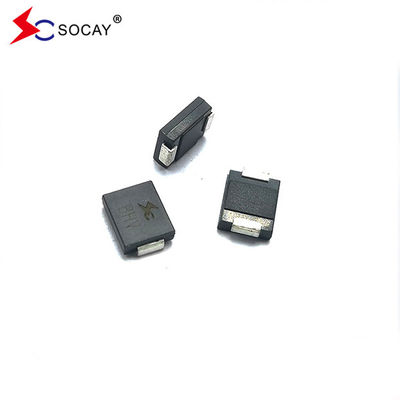

त्वरित वितरण समय SOCAY 58V द्विदिशात्मक टीवीएस डायोड 5.0SMDJ58CA IPP53.95A IR 5μA
डाटाशीट:5.0SMDJ_v2107.1.pdf
| भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प | पैकेजिंग विनिर्देश |
| 5.0SMDJXXXXX | DO-214AB | 500 | टेप और रील -16mm/7′′ टेप | ईआईए एसटीडी आरएस-481 |
| वजन | 00.007 औंस, 0.21 ग्राम |
| मामला | JEDEC DO-214AB ग्लास के ऊपर मोल्ड प्लास्टिक निष्क्रिय जंक्शन |
| ध्रुवीयता | रंगीन बैंड कैथोड को दर्शाता है सिवाय द्विध्रुवीय |
| टर्मिनल | मैट टिन-प्लेटेड लीड, JESD22-B102D के अनुसार सोल्ड करने योग्य |
विशेषताएं:
|
u बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए u कम रिसाव यूनी और द्विदिश इकाई u ग्लास से निष्क्रिय जंक्शन u कम प्रेरण u उत्कृष्ट क्लैंपिंग क्षमता u 5000W 10 × 1000μs तरंगरूप पर पीक पावर क्षमता दोहराव दर (कार्य चक्र):0०.०१% u तेजी से प्रतिक्रिया समयः 0 वोल्ट से V तक आमतौर पर 1.0ps से कमBRमिन u विशिष्ट Iआर25V से ऊपर 5μA से कम। u उच्च तापमान मिलापः टर्मिनलों पर 260°C/40 सेकंड u विशिष्ट अधिकतम तापमान गुणांक ΔVBR= 0.1% × VBR@25°C× ΔT u प्लास्टिक पैकेज में अंडरराइटर प्रयोगशाला ज्वलनशीलता 94V-0 है मैट टिन लीड मुक्त u हेलोजन मुक्त और RoHS अनुरूप u सामान्य विफलता मोड ओवर-निर्दिष्ट वोल्टेज या वर्तमान से कम है u मूंछ परीक्षण JEDEC JESD201A के आधार पर इसकी तालिका 4a और 4c के अनुसार किया जाता है आईईसी-61000-4-2 ईएसडी 15kV ((हवा), 8kV (संपर्क) आईईसी 61000-4-2 (आईईसी 801-2) के अनुसार डेटा लाइनों की ईएसडी सुरक्षा आईईसी 61000-4-4 (आईईसी 801-4) के अनुसार डेटा लाइनों की ईएफटी सुरक्षा
|
विवरण:
5.0SMDJ58CA विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरण की रक्षा के लिए डिज़ाइन किया गया है।
| भाग संख्या | चिह्नित करना |
पीछे की ओर स्टैंड-ऑफ वोल्टेज Vआरविश्वकप (V) |
विखंडन वोल्टेजवीBR (V) @Iटी |
परीक्षण वर्तमान मैंटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेज वीसी @Iपीपी(V) |
अधिकतम चोटी धड़कन वर्तमान मैंपीपी(A) |
अधिकतम पीछे की ओर रिसावमैंआर @Vआरडब्ल्यूएम (μए) |
|||
| यूनिट | दो | यूनि | दो | MIN | अधिकतम | |||||
|
