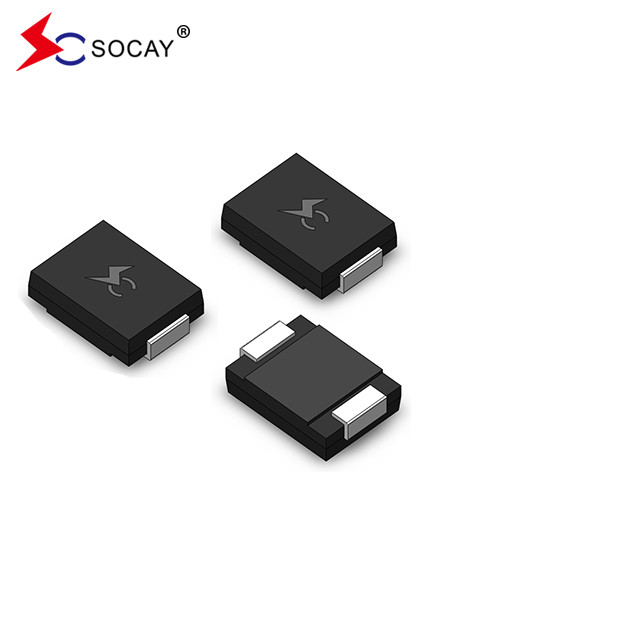

थोक बिक्री घटकों डायोड टीवीएस डायोड 15VWM 24.4VC DO214AB SMDJ SMDJ15CA
डाटाशीट:SMDJ_v2107.1.pdf
घटकों TVS डायोड अधिकतम रेटिंग (Tए=25°C जब तक कि अन्यथा उल्लेख न किया गया हो):
| घटक टीवीएस पैरामीटर | प्रतीक | घटक टीवीएस मूल्य | इकाई |
| घटकों TVS पीक पल्स पावर डिसिपेशन 10/1000μs तरंग रूप के साथ (Fig.1) ((नोट 1), (नोट 2) |
पीपीपीएम |
3000 |
वाट |
| घटक TVS पीक पल्स करंट 10/1000μs तरंग रूप के साथ। | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| घटकों टीवीएस पावर डिस्पिसिओन ऑन इनफिनिट हीट सिंक एट टीL=75°C | PM ((AV) | 6.0 | वाट |
| पीक फॉरवर्ड वेज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 300 | एम्पीयर |
| केवल एक दिशा के लिए 25A पर अधिकतम तत्काल आगे का वोल्टेज (नोट 4) |
वीF |
3.5/5.0 |
वोल्टेज |
| घटकों TVS ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा। | टीजे, टीएसटीजी | -55 से +150 | °C |
नोट्स:
1. गैर दोहराए जाने वाले वर्तमान पल्स, चित्र 3 के अनुसार और T से ऊपर गिराया गयाए= 25°C प्रति चित्र 2.
2. प्रत्येक टर्मिनल के लिए 5.0 मिमी x 5.0 मिमी (0.03 मिमी मोटी) तांबे के पैड पर माउंट किया गया।
3. 8.3ms एकल आधा साइन-वेव, या समकक्ष वर्ग तरंग, ड्यूटी चक्र = प्रति मिनट अधिकतम 4 धड़कनें.
4. VFV के लिए < 3.5VBR< 200 वी और वीFV के लिए < 6.5VBR> 201 वी.
