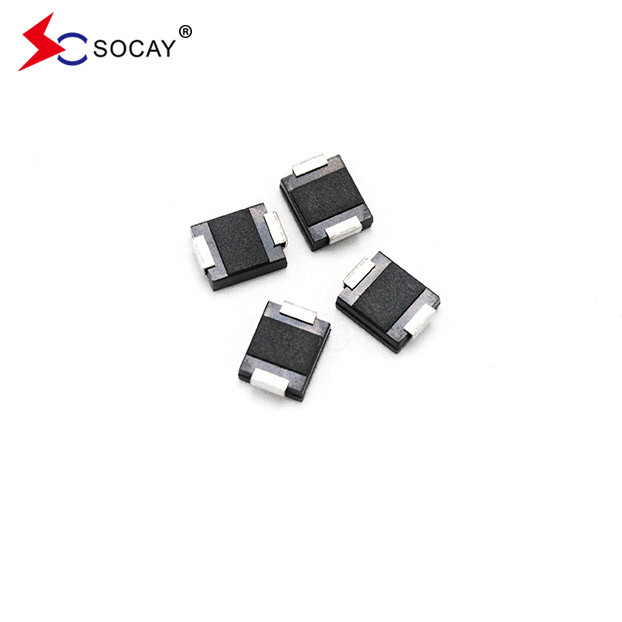

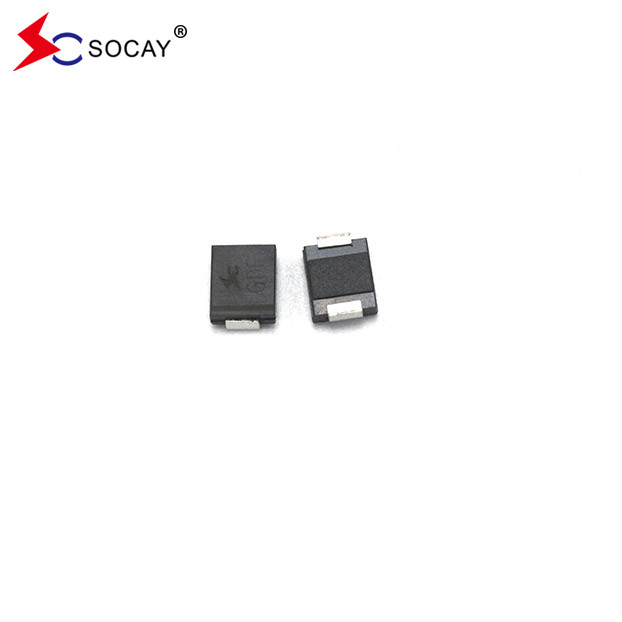

SMDJ75A TVS डायोड सुरक्षा सर्किट बोर्ड पीसीबी डिवाइस निष्क्रिय घटक

SMDJ75A TVS डायोड सुरक्षा सर्किट बोर्ड पीसीबी डिवाइस निष्क्रिय घटक

SMDJ75A टीवीएस डायोड DATASHEET:SMDJ_v2107.1.pdf

SMDJ75A TVS डायोड विवरणः

SMDJ75A TVS डायोड विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरण की रक्षा के लिए डिज़ाइन किया गया है।केवल एक दिशात्मक के लिए 25A पर अधिकतम तत्काल अग्रिम वोल्टेज 3 है.5/5.0 वोल्ट

SMDJ75A TVS डायोड विशेषताएं:

• SMDJ75A TVS डायोड बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए उपयुक्त है
• SMDJ75A टीवीएस डायोड में कम रिसाव होता है
• SMDJ75A TVS डायोड एक एक दिशात्मक इकाई है
• SMDJ75A TVS डायोड कांच निष्क्रिय जंक्शन है
• SMDJ75A TVS डायोड में कम प्रेरण है
• एसएमडीजे75ए टीवीएस डायोड में उत्कृष्ट क्लैंपिंग क्षमता है
• SMDJ75A TVS डायोड की पीक पावर क्षमता 10 × 1000μs तरंग रूप में दोहराव दर (कार्य चक्र):00.01% 3000W है
• SMDJ75A टीवीएस डायोड का तेज़ प्रतिक्रिया समयः 0 वोल्ट से वीबीआर मिनट तक आमतौर पर 1.0ps से कम
• SMDJ75A TVS डायोड का विशिष्ट IR 12V से ऊपर 5μA से कम है।
• उच्च तापमान मिलापः टर्मिनलों पर 260°C/40 सेकंड
• विशिष्ट अधिकतम तापमान गुणांक ΔVBR = 0.1% × VBR@25°C× ΔT
• प्लास्टिक पैकेज में अंडरराइटर्स लैबोरेटरी फ्लेमेबिलिटी 94V-0 है
• मैट टिन लीड मुक्त
• SMDJ75A TVS डायोड हैलोजन मुक्त और RoHS अनुरूप है
• विशिष्ट विफलता मोड ओवर-निर्दिष्ट वोल्टेज या वर्तमान से कम है
• मूंछ परीक्षण JEDEC JESD201A के आधार पर इसकी तालिका 4a और 4c के अनुसार किया जाता है
• SMDJ75A TVS डायोड का IEC-61000-4-2 ESD 15kV ((वायु), 8kV (संपर्क)
• आईईसी 61000-4-2 (आईईसी 801-2) के अनुसार डेटा लाइनों की ईएसडी सुरक्षा
• IEC 61000-4-4 (IEC801-4) के अनुसार डेटा लाइनों की EFT सुरक्षा
