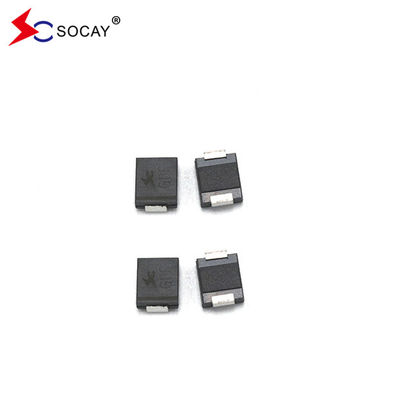

अस्थायी दमन डायोड TVS डायोड SMDJ अस्थायी वोल्टेज दमन डायोड SMDJ36A

अस्थायी दमन डायोड TVS डायोड SMDJ अस्थायी वोल्टेज दमन डायोड SMDJ36A

डाटाशीट:SMDJ_v2107.1.pdf

एसएमडीजे टीवीएस डायोड विशेषताएं:

u SMDJ TVS का उपयोग बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों में किया जा सकता है

u SMDJ TVS का रिसाव कम है

u यह एसएमडीजे टीवीएस एक एक दिशात्मक घटक है

u ग्लास से निष्क्रिय जंक्शन

u इसमें कम प्रेरण क्षमता है

u एसएमडीजे टीवीएस में उत्कृष्ट क्लैंपिंग क्षमता है

u 3000W 10 × 1000μs तरंगरूप पर पीक पावर क्षमता दोहराव दर (कार्य चक्र):0०.०१%

u तेजी से प्रतिक्रिया समयः 0 वोल्ट से वीबीआर मिनट तक आम तौर पर 1.0ps से कम

u एसएमडीजे टीवीएस का विशिष्ट आईआर 12V से ऊपर 5μA से कम है।

u उच्च तापमान मिलापः टर्मिनलों पर 260°C/40 सेकंड

u विशिष्ट अधिकतम तापमान गुणांक ΔVBR = 0.1% × VBR@25°C× ΔT

u प्लास्टिक पैकेज में अंडरराइटर प्रयोगशाला ज्वलनशीलता 94V-0 है

मैट टिन लीड मुक्त

u एसएमडीजे टीवीएस हैलोजन मुक्त और RoHS अनुरूप है

u सामान्य विफलता मोड ओवर-निर्दिष्ट वोल्टेज या वर्तमान से कम है

u मूंछ परीक्षण JEDEC JESD201A के आधार पर इसकी तालिका 4a और 4c के अनुसार किया जाता है

आईईसी-61000-4-2 ईएसडी 15kV ((हवा), 8kV (संपर्क)

u आईईसी 61000-4-2 (आईईसी 801-2) के अनुसार एसएमडीजे टीवीएस के डेटा लाइनों की ईएसडी सुरक्षा

आईईसी 61000-4-4 (आईईसी 801-4) के अनुसार डेटा लाइनों की ईएफटी सुरक्षा
