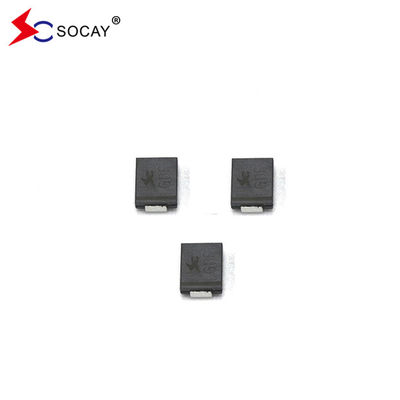

ब्रांड SMDJ48A SMD ट्रान्जिट वोल्टेज सप्रेशन डायोड SMDJ सीरीज 3000W 5V~440V
डाटाशीट:SMDJ_v2107.1.pdf
एसएमडीजे48ए एसएमडी क्षणिक वोल्टेज दमन विवरणः
SMDJ48A SMD ट्रान्जिट वोल्टेज सप्रेशन विशेष रूप से बिजली और अन्य ट्रान्जिट वोल्टेज घटनाओं से प्रेरित वोल्टेज ट्रांजिट से संवेदनशील इलेक्ट्रॉनिक उपकरण की रक्षा के लिए डिज़ाइन किया गया है।
| एसएमडी टीवीएस पैरामीटर | प्रतीक | एसएमडी टीवीएस मूल्य | इकाई |
| एसएमडी टीवीएस पीक पल्स पावर डिस्पैशन 10/1000μs तरंग रूप के साथ (चित्र 1) (नोट 1), (नोट 2) |
पीपीपीएम |
3000 |
वाट |
| 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| एसएमडी टीवीएस पावर डिस्पिसिओन ऑन इनफिनिट हीट सिंक एट टीL=75°C | PM ((AV) | 6.0 | वाट |
| पीक फॉरवर्ड वेज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 300 | एम्पीयर |
| एसएमडी टीवीएस अधिकतम तत्काल अग्रिम वोल्टेज केवल एक दिशात्मक के लिए 25A पर (नोट 4) |
वीF |
3.5/5.0 |
वोल्टेज |
| एसएमडी टीवीएस ऑपरेटिंग जंक्शन और स्टोरेज तापमान रेंज। | टीजे, टीएसटीजी | -55 से +150 | °C |
नोट्स:
1. गैर दोहराए जाने वाले वर्तमान पल्स, चित्र 3 के अनुसार और T से ऊपर गिराया गयाए= 25°C प्रति चित्र 2.
2. प्रत्येक टर्मिनल के लिए 5.0 मिमी x 5.0 मिमी (0.03 मिमी मोटी) तांबे के पैड पर माउंट किया गया।
3. 8.3ms एकल आधा साइन-वेव, या समकक्ष वर्ग तरंग, ड्यूटी चक्र = प्रति मिनट अधिकतम 4 धड़कनें.
4. VFV के लिए < 3.5VBR< 200 वी और वीFV के लिए < 6.5VBR> 201 वी.
|
एसएमडी टीवीएस भाग संख्या |
एसएमडी टीवीएस मार्किंग |
SMD TVS रिवर्स स्टैंड-ऑफ वोल्टेज VRWM (V) |
एसएमडी टीवीएस ब्रेकडाउन वोल्टेज वीबीआर (वी) @IT |
एसएमडी टीवीएस परीक्षण करंट आईटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
अधिकतम पीक पल्स करंट आईपीपी (ए) |
अधिकतम रिवर्स लीक IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMDJ45A | SMDJ45CA | पीएफवी | डीएफवी | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 41.27 | 5 |
| SMDJ48A | SMDJ48CA | पीएफएक्स | डीएफएक्स | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 38.76 | 5 |
