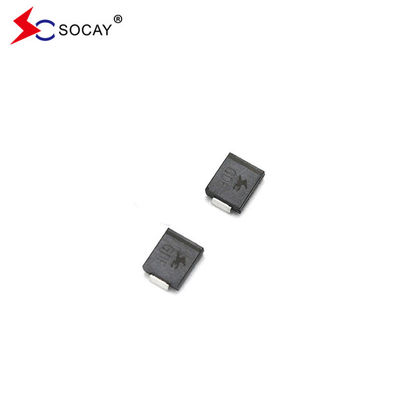

निःशुल्क नमूना DO-214AB SMD TVS डायोड चीन आपूर्तिकर्ता SMDJ श्रृंखला निष्क्रिय घटक SMDJ64A
डाटाशीट:SMDJ_v2107.1.pdf
एसएमडी टीवीएस डायोड एसएमडीजे64ए एक दिशात्मक इकाई है, इसकी रिसाव बहुत कम है, टीवीएस डायोड बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए है। यह ग्लास निष्क्रिय जंक्शन है,प्रेरण कम हैटीवीएस डायोड में उत्कृष्ट क्लैंपिंग क्षमता है।
टीवीएस डायोड इलेक्ट्रिकल विशेषताएं (Tए=25°Cजब तक अन्यथा उल्लेख नहीं किया गया है):
|
टीवीएस डायोड भाग संख्या |
टीवीएस डायोड चिह्नित करना |
रिवर्स स्टैंड-ऑफ वोल्टेजवीआरडब्ल्यूएम(V) |
विखंडनवोल्टेज VBR(V) @Iटी |
परीक्षण करंटमैंटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेजवीसी @Iपीपी(V) |
अधिकतम पीक पल्स करंट मैंपीपी(A) |
अधिकतम उल्टारिसाव Iआर @Vआरडब्ल्यूएम(μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMDJ45A | SMDJ45CA | पीएफवी | डीएफवी | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 41.27 | 5 |
| SMDJ48A | SMDJ48CA | पीएफएक्स | डीएफएक्स | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 38.76 | 5 |
| SMDJ51A | SMDJ51CA | पीएफजी | डीएफजेड | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 36.41 | 5 |
| SMDJ54A | SMDJ54CA | आरजीई | डीजीई | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 34.44 | 5 |
| SMDJ58A | SMDJ58CA | पीजीजी | डीजीजी | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 32.05 | 5 |
| SMDJ60A | SMDJ60CA | पीजीके | डीजीके | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 30.99 | 5 |
| SMDJ64A | SMDJ64CA | पीजीएम | डीजीएम | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 29.13 | 5 |
