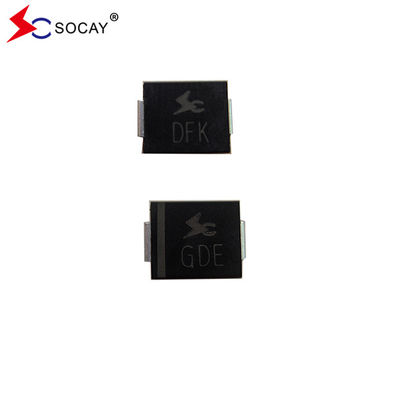

SMCJ33 SMCJ33C इलेक्ट्रॉनिक घटक द्विदिशान्त क्षणिक वोल्टेज दमनक SMCJ श्रृंखला TVS SMCJ33CA डायोड DO-214AB
डाटाशीट:SMCJ_v2107.1.pdf
SMCJ श्रृंखला TVS SMCJ33CA चित्रण:
SMCJ श्रृंखला TVS SMCJ33CA विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन किया गया है।
SMCJ श्रृंखला TVS SMCJ33CA विशेषताएंः
u TVS SMCJ33CA बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए है
u इसमें कम रिसाव होता है
u यह एक द्विदिश इकाई है
u ग्लास से निष्क्रिय जंक्शन
u TVS SMCJ33CA में कम प्रेरण है
u उत्कृष्ट क्लैंपिंग क्षमता
u 1500W 10 × 1000μs तरंगरूप पर पीक पावर क्षमता दोहराव दर (कार्य चक्र):0०.०१%
| टीवीएस भाग संख्या | टीवीएस चिह्न |
टीवीएस रिवर्स स्टैंड-ऑफ वोल्टेज VRWM (V) |
टीवीएस टूटना वोल्टेज VBR (V) @IT |
टीवीएस परीक्षण वर्तमान आईटी (एमए) |
टीवीएस अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMCJ30A | SMCJ30CA | जीएफके | बीएफसी | 30.0 | 33.30 | 36.80 | 1 | 48.4 | 30.99 | 5 |
| SMCJ33A | SMCJ33CA | जीएफएम | बीएफएम | 33.0 | 36.70 | 40.60 | 1 | 53.3 | 28.14 | 5 |
