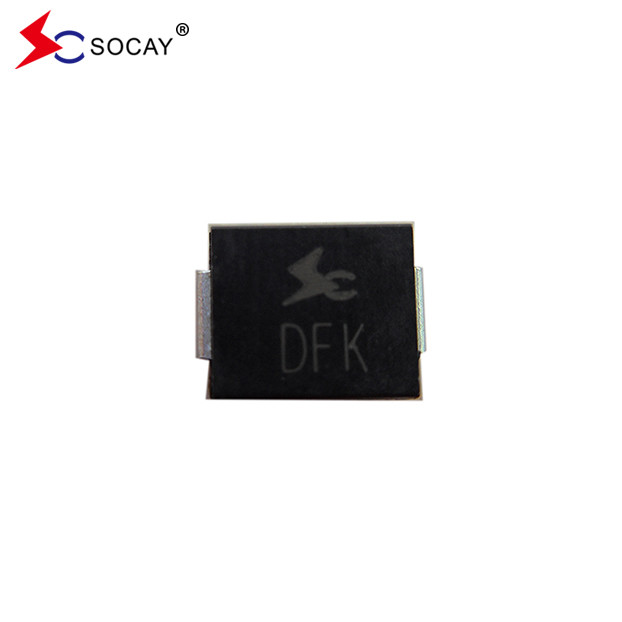

SMCJ160CA TVS डायोड SCOAY SMCJ ESD दमनक सतह माउंट

SMCJ160CA TVS डायोड SCOAY SMCJ ESD दमनक सतह माउंट

SMCJ160CA टीवीएस डायोड DATASHEET:SMCJ_v2107.1.pdf

SMCJ160CA TVS डायोड चित्रण:

SMCJ160CA TVS डायोड का उपयोग दूरसंचार, कंप्यूटर, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक अनुप्रयोगों में किया जाता है, यह I/O इंटरफेस की सुरक्षा के लिए आदर्श है,_सीसीबस और अन्य कमजोर सर्किट।SMCJ160CA TVS डायोड विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज क्षणिक से संवेदनशील इलेक्ट्रॉनिक उपकरण की रक्षा के लिए बनाया गया है.

SMCJ160CA TVS डायोड विशेषताएं:

• टीवीएस डायोड बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए है
• SMCJ160CA में कम रिसाव है
• यह टीवीएस डायोड एक द्विदिश इकाई है
• SMCJ160CA TVS डायोड कांच निष्क्रिय जंक्शन है
• टीवीएस डायोड में कम प्रेरण है
• SMCJ160CA टीवीएस डायोड में उत्कृष्ट क्लैंपिंग क्षमता है
• SMCJ160CA TVS डायोड की पीक पावर क्षमता 10 × 1000μs तरंग रूप में दोहराव दर (कार्य चक्र):0.01% 1500W है
• इसका तेज प्रतिक्रिया समयः आमतौर पर 0 वोल्ट से VBR मिनट तक 1.0ps से कम
• SOCAY TVS डायोड का सामान्य IR 12V से ऊपर 5μA से कम है।
• उच्च तापमान मिलापः टर्मिनलों पर 260°C/40 सेकंड
• SMCJ160CA TVS डायोड का विशिष्ट अधिकतम तापमान गुणांक ΔVBR = 0.1% × VBR@25°C× ΔT
• प्लास्टिक पैकेज में अंडरराइटर्स लैबोरेटरी फ्लेमेबिलिटी 94V-0 है
• मैट टिन लीड मुक्त
• SMCJ160CA TVS डायोड में हैलोजन मुक्त और RoHS अनुपालन है
• विशिष्ट विफलता मोड ओवर-निर्दिष्ट वोल्टेज या वर्तमान से कम है
• मूंछ परीक्षण JEDEC JESD201A के आधार पर इसकी तालिका 4a और 4c के अनुसार किया जाता है
• आईईसी-61000-4-2 ईएसडी 15kV ((हवा), 8kV (संपर्क)
• SOCAY SMD TVS के अनुसार डेटा लाइनों की ESD सुरक्षा IEC 61000-4-2 (IEC801-2)
• IEC 61000-4-4 (IEC801-4) के अनुसार डेटा लाइनों की EFT सुरक्षा
