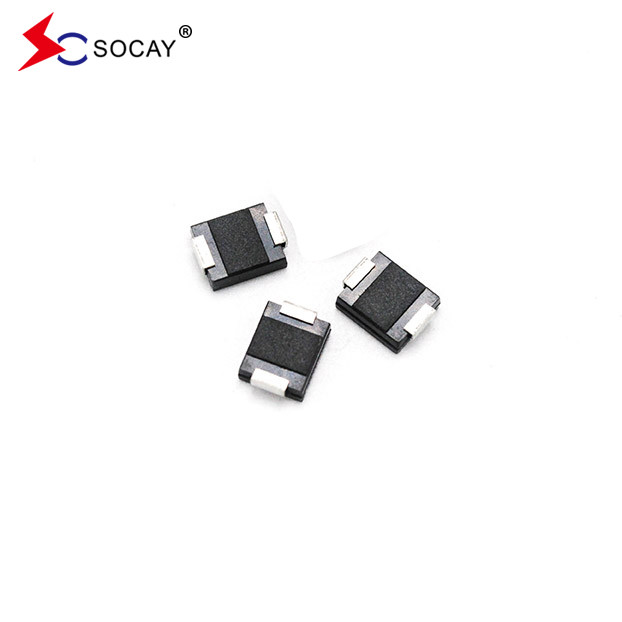

गर्म बिक्री SMCJ100A TVS डायोड 100VWM 162VC DO214AB SMCJ100A
डाटाशीट:SMDJ_v2107.1.pdf
टीवीएस डायोड की विद्युत विशेषताएं (Tए=25°Cजब तक कि अन्यथा उल्लेख नहीं किया गया है)
| टीवीएस डायोड भाग संख्या | टीवीएस डायोड मार्किंग |
टीवीएस डायोड रिवर्स स्टैंड-ऑफ वोल्टेज VRWM (V) |
टीवीएस डायोड टूटना वोल्टेज VBR (V) @IT |
टीवीएस डायोड परीक्षण वर्तमान आईटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMCJ45A | SMCJ45CA | जीएफवी | बीएफवी | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 20.63 | 5 |
| SMCJ48A | SMCJ48CA | जीएफएक्स | BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 19.38 | 5 |
| SMCJ51A | SMCJ51CA | जीएफजेड | BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 18.20 | 5 |
| SMCJ54A | SMCJ54CA | जीजीई | बीजीई | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 17.22 | 5 |
| SMCJ58A | SMCJ58CA | जीजीजी | बीजीजी | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 16.03 | 5 |
| SMCJ60A | SMCJ60CA | जीजीके | बीजीके | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 15.50 | 5 |
| SMCJ64A | SMCJ64CA | जीएमजी | बीजीएम | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 14.56 | 5 |
| SMCJ70A | SMCJ70CA | जीजीपी | बीजीपी | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 13.27 | 5 |
| SMCJ75A | SMCJ75CA | जीआरजी | बीजीआर | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 12.40 | 5 |
| SMCJ78A | SMCJ78CA | जीजीटी | बीजीटी | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 11.90 | 5 |
| SMCJ80A | SMCJ80CA | जीजीबी | बीजीबी | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 11.57 | 5 |
| SMCJ85A | SMCJ85CA | जीजीवी | बीजीवी | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 10.95 | 5 |
| SMCJ90A | SMCJ90CA | जीजीएक्स | बीजीएक्स | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 10.27 | 5 |
| SMCJ100A | SMCJ100CA | जीजीजेड | बीजीजेड | 100.0 | 111.00 | 123.00 | 1 | 162.0 | 9.26 | 5 |
