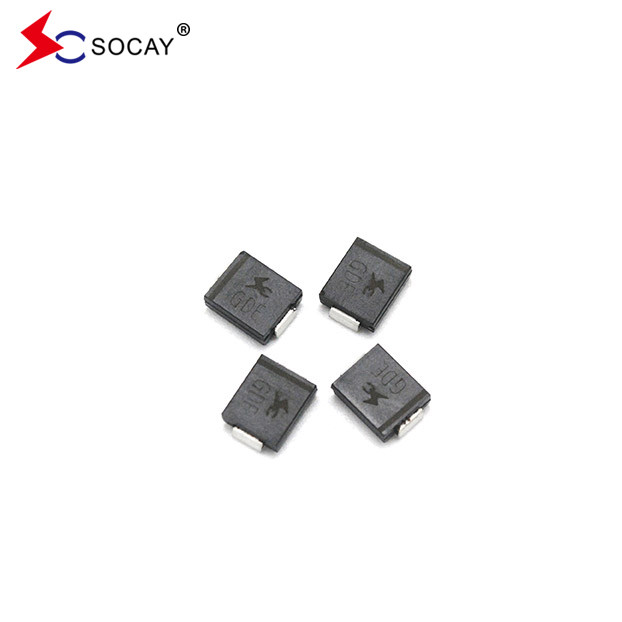

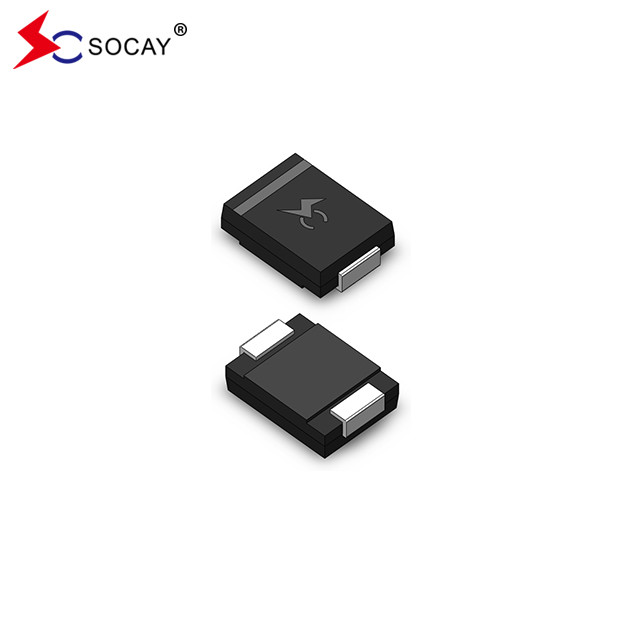

SMCJ TVS ESD दमन डायोड DO-214AB-2 SMCJ90CA सतह माउंट
डाटाशीट:SMDJ_v2107.1.pdf
टीवीएस ईएसडी दमन डायोड विवरणः
SMCJ serie SMCJ90CA विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन किया गया है।
टीवीएस ईएसडी दमन डायोड विशेषताएंः
टीवीएस ईएसडी दमन डायोड विद्युत विशेषताएं (Tए=25°Cजब तक अन्यथा उल्लेख नहीं किया गया है):
| भाग संख्या | चिह्नित करना |
पीछे की ओर स्टैंड-ऑफ वोल्टेज VRWM (V) |
विखंडन वोल्टेज VBR (V) @IT |
परीक्षण वर्तमान आईटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMCJ45A | SMCJ45CA | जीएफवी | बीएफवी | 45.0 | 50.00 | 55.30 | 1 | 72.7 | 20.63 | 5 |
| SMCJ48A | SMCJ48CA | जीएफएक्स | BFX | 48.0 | 53.30 | 58.90 | 1 | 77.4 | 19.38 | 5 |
| SMCJ51A | SMCJ51CA | जीएफजेड | BFZ | 51.0 | 56.70 | 62.70 | 1 | 82.4 | 18.20 | 5 |
| SMCJ54A | SMCJ54CA | जीजीई | बीजीई | 54.0 | 60.00 | 66.30 | 1 | 87.1 | 17.22 | 5 |
| SMCJ58A | SMCJ58CA | जीजीजी | बीजीजी | 58.0 | 64.40 | 71.20 | 1 | 93.6 | 16.03 | 5 |
| SMCJ60A | SMCJ60CA | जीजीके | बीजीके | 60.0 | 66.70 | 73.70 | 1 | 96.8 | 15.50 | 5 |
| SMCJ64A | SMCJ64CA | जीएमजी | बीजीएम | 64.0 | 71.10 | 78.60 | 1 | 103.0 | 14.56 | 5 |
| SMCJ70A | SMCJ70CA | जीजीपी | बीजीपी | 70.0 | 77.80 | 86.00 | 1 | 113.0 | 13.27 | 5 |
| SMCJ75A | SMCJ75CA | जीआरजी | बीजीआर | 75.0 | 83.30 | 92.10 | 1 | 121.0 | 12.40 | 5 |
| SMCJ78A | SMCJ78CA | जीजीटी | बीजीटी | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 11.90 | 5 |
| SMCJ80A | SMCJ80CA | जीजीबी | बीजीबी | 80.0 | 88.80 | 97.60 | 1 | 129.6 | 11.57 | 5 |
| SMCJ85A | SMCJ85CA | जीजीवी | बीजीवी | 85.0 | 94.40 | 104.00 | 1 | 137.0 | 10.95 | 5 |
| SMCJ90A | SMCJ90CA | जीजीएक्स | बीजीएक्स | 90.0 | 100.00 | 111.00 | 1 | 146.0 | 10.27 | 5 |
