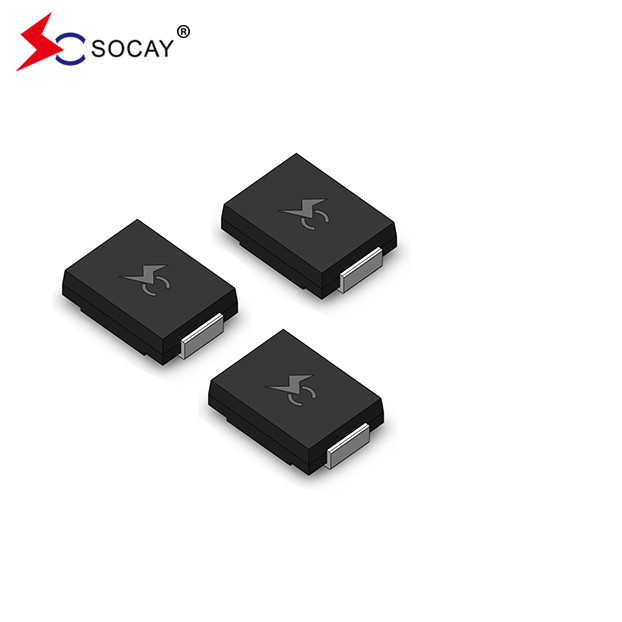

नया मूल SMCJ ईएसडी डिप्रेसर TVS डायोड DO-214AB SMCJ90CA
डाटाशीट:SMCJ_v2107.1.pdf
सतह माउंट ट्रांजिट वोल्टेज डिप्रेसर (TVS) विवरणः
सतह माउंट क्षणिक वोल्टेज suppressors (TVS) विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज transients से संवेदनशील इलेक्ट्रॉनिक उपकरण की रक्षा के लिए बनाया गया है.
सतह माउंट ट्रांजिट वोल्टेज डिप्रेसर (टीवीएस) विशेषताएंः
uCJ SM90CA बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए उपयुक्त है
u इसका रिसाव बहुत कम है
u द्विदिश इकाई घटक
u ग्लास से निष्क्रिय जंक्शन
uCJ SM90CA का प्रेरण कम है
u इसमें उत्कृष्ट क्लैंपिंग क्षमता है
u 10 × 1000μs तरंग रूप पर पीक पावर क्षमता दोहराव दर (कार्य चक्र):0.01% 1500W है
u SMCJ90CA का तेजी से प्रतिक्रिया समयः आमतौर पर 0 वोल्ट से V तक 1.0ps से कमBRमिन
u विशिष्ट Iआर12V से ऊपर 5μA से कम।
u उच्च तापमान मिलापः टर्मिनलों पर 260°C/40 सेकंड
u विशिष्ट अधिकतम तापमान गुणांक ΔVBR= 0.1% × VBR@25°C× ΔT
u प्लास्टिक पैकेज में अंडरराइटर प्रयोगशाला ज्वलनशीलता 94V-0 है
मैट टिन लीड मुक्त
u SMCJ90CA में हैलोजन मुक्त और RoHS अनुरूप है
u सामान्य विफलता मोड ओवर-निर्दिष्ट वोल्टेज या वर्तमान से कम है
u मूंछ परीक्षण JEDEC JESD201A के आधार पर इसकी तालिका 4a और 4c के अनुसार किया जाता है
आईईसी-61000-4-2 ईएसडी 15kV ((हवा), 8kV (संपर्क)
आईईसी 61000-4-2 (आईईसी 801-2) के अनुसार डेटा लाइनों की एसएमसीजे90सीए की ईएसडी सुरक्षा
आईईसी 61000-4-4 (आईईसी 801-4) के अनुसार डेटा लाइनों की ईएफटी सुरक्षा
