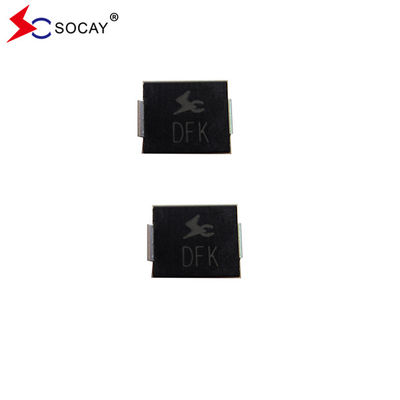

SOCAY TVS ट्रांजिट वोल्टेज डिप्रेशर्स SMCJ220CA SMCJ सीरीज DO-214AB
डाटाशीट:SMCJ_v2107.1.pdf
क्षणिक वोल्टेज डिप्रेसर SMCJ220CA स्पष्टीकरणः
अस्थायी वोल्टेज डिप्रेसर SMCJ220CA (जिसे TVS डायोड के रूप में भी जाना जाता है, transil or thyrector) is a protection diode designed to protect electronic circuits against transients and overvoltage threats such as EFT (electrically fast transients) and ESD (electro-static discharge).
क्षणिक वोल्टेज डिप्रेसर SMCJ220CA एक घटक है जिसका उपयोग संवेदनशील घटकों जैसे कि अर्धचालकों की सुरक्षा के लिए किया जाता है।एसी/डीसी विद्युत लाइनों में ट्रांजिंट वोल्टेज डिप्रेसर डायोड का उपयोग किया जा सकता है, और दूरसंचार उपकरण, डेटा और सिग्नल लाइन, माइक्रोप्रोसेसर और एमओएस मेमोरी। इसकी मुख्य विशेषताएंः कम क्लैंपिंग वोल्टेज, गिरावट नहीं, व्यापक वोल्टेज स्पेक्ट्रम,अति तेज प्रतिक्रिया समय, सीमित अधिभार वर्तमान रेटिंग, कम वोल्टेज प्रकारों के लिए उच्च क्षमता।
| अस्थायी वोल्टेज डिप्रेसर भाग संख्या | चिह्नित करना |
अस्थायी वोल्टेज डिप्रेसर रिवर्स स्टैंड-ऑफ वोल्टेज VRWM (V) |
विखंडन वोल्टेज VBR (V) @IT |
अस्थायी वोल्टेज डिप्रेसर परीक्षण वर्तमान आईटी (एमए) |
अस्थायी वोल्टेज डिप्रेसर अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMCJ190A | SMCJ190CA | जीएचवी | बीएचवी | 190.0 | 211.00 | 232.00 | 1 | 307.8 | 4.87 | 5 |
| SMCJ200A | SMCJ200CA | जीएचडब्ल्यू | बीएचडब्ल्यू | 200.0 | 224.00 | 247.00 | 1 | 324.0 | 4.60 | 5 |
| SMCJ220A | SMCJ220CA | जीएचएक्स | BHX | 220.0 | 246.00 | 272.00 | 1 | 356.0 | 4.20 | 5 |
