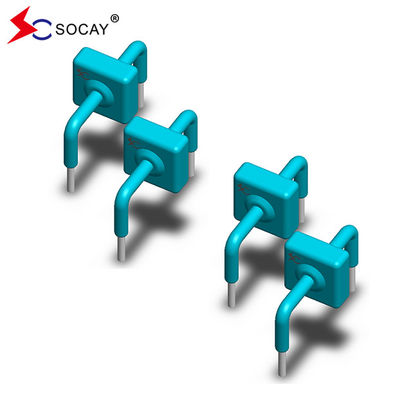

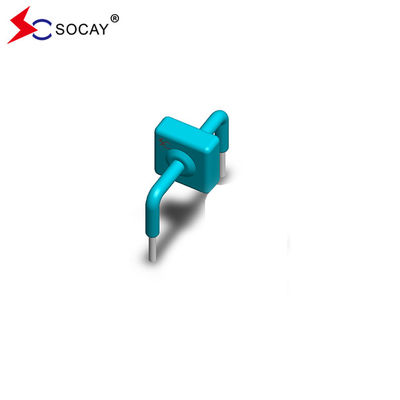

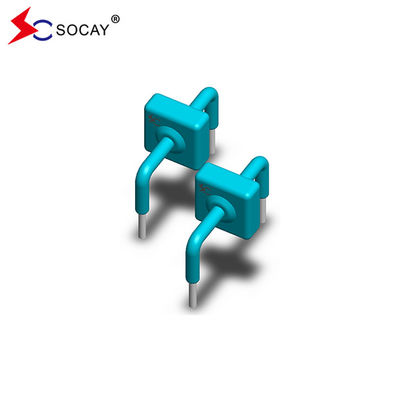

ब्लू पाउडर सर्ज सप्रेसर KA-042 रेडियल लीड टीवीएस डायोड VBR 47V 77VC
डाटाशीट:KA_v211.1.pdf
विवरण:
उच्च धारा के क्षणिक दमनकों के केए श्रृंखला विशेष रूप से एसी लाइन सुरक्षा और किसी भी मांग वाले अनुप्रयोगों (एसी या डीसी) में उपयोग के लिए डिज़ाइन किया गया है।बढ़ी हुई वर्तमान प्रवाह के कारण किसी भी वोल्टेज वृद्धि को न्यूनतम तक सीमित किया जाता हैवे बहुत उच्च क्षमता संरक्षण समाधान बनाने के लिए श्रृंखला और / या समानांतर में भी जुड़े जा सकते हैं।
| भाग संख्या | रिवर्स स्टैंड-ऑफ वोल्टेज | ब्रेकडाउन वोल्टेज | परीक्षण वर्तमान | वर्तमान रेटिंग | अधिकतम क्लैंपिंग वोल्टेज | पीछे की ओर रिसाव | |
| VAC ((V) | VDC ((V) | वीBR(V) MIN.@Iटी | मैंटी (एमए) | मैंपीपी8/20μs(KA) | वीसी(V) @Iपीपी | मैंआर (μA) @VDC | |
| KA-012 | 8.5 | 12.8 | 14 | 10 | 3 | 28 | 20 |
| KA-015 | 11 | 15 | 17 | 10 | 3 | 30 | 20 |
| KA-020 | 14 | 20 | 22 | 10 | 3 | 40 | 20 |
| KA-025 | 17 | 25 | 28 | 10 | 3 | 50 | 20 |
| KA-030 | 21 | 30 | 33 | 10 | 3 | 60 | 20 |
| KA-042 | 30 | 42 | 47 | 10 | 3 | 77 | 20 |
| KA-058 | 40 | 58 | 64 | 10 | 3 | 110 | 20 |
| KA-066 | 45 | 66 | 70 | 10 | 3 | 125 | 20 |
| KA-076 | 54 | 76 | 85 | 10 | 3 | 140 | 20 |
| केए-100 | 72 | 100 | 110 | 10 | 3 | 165 | 20 |
| केए-133 | 100 | 133 | 147 | 10 | 3 | 220 | 20 |
| KA-170 | 130 | 170 | 180 | 10 | 3 | 260 | 20 |
| KA-190 | 145 | 190 | 200 | 10 | 3 | 290 | 20 |
| KA-200 | 150 | 200 | 222 | 10 | 3 | 330 | 20 |
| KA-240 | 180 | 240 | 250 | 10 | 3 | 340 | 20 |
| केए-380 | 275 | 380 | 401 | 10 | 3 | 520 | 20 |
| केए-430 | 310 | 430 | 440 | 10 | 3 | 325 | 20 |
विशेषताएं:
|
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| परिचालन जंक्शन | टीJ | -55 से +150 | °C |
| भंडारण तापमान सीमा | टीएसटीजी | -55 से +150 | °C |
| वर्तमान रेटिंग1 | मैंपीपी | 3 | केए |
नोट्स: | |||
| वजन | संपर्क निर्माता |
| मामला | एपोक्सी कैप्सूलित |
| टर्मिनल | सिल्वर-प्लेटेड लीड, MIL-STD-750, विधि 2026 के अनुसार solderable |
